Руководство для технического персонала
50

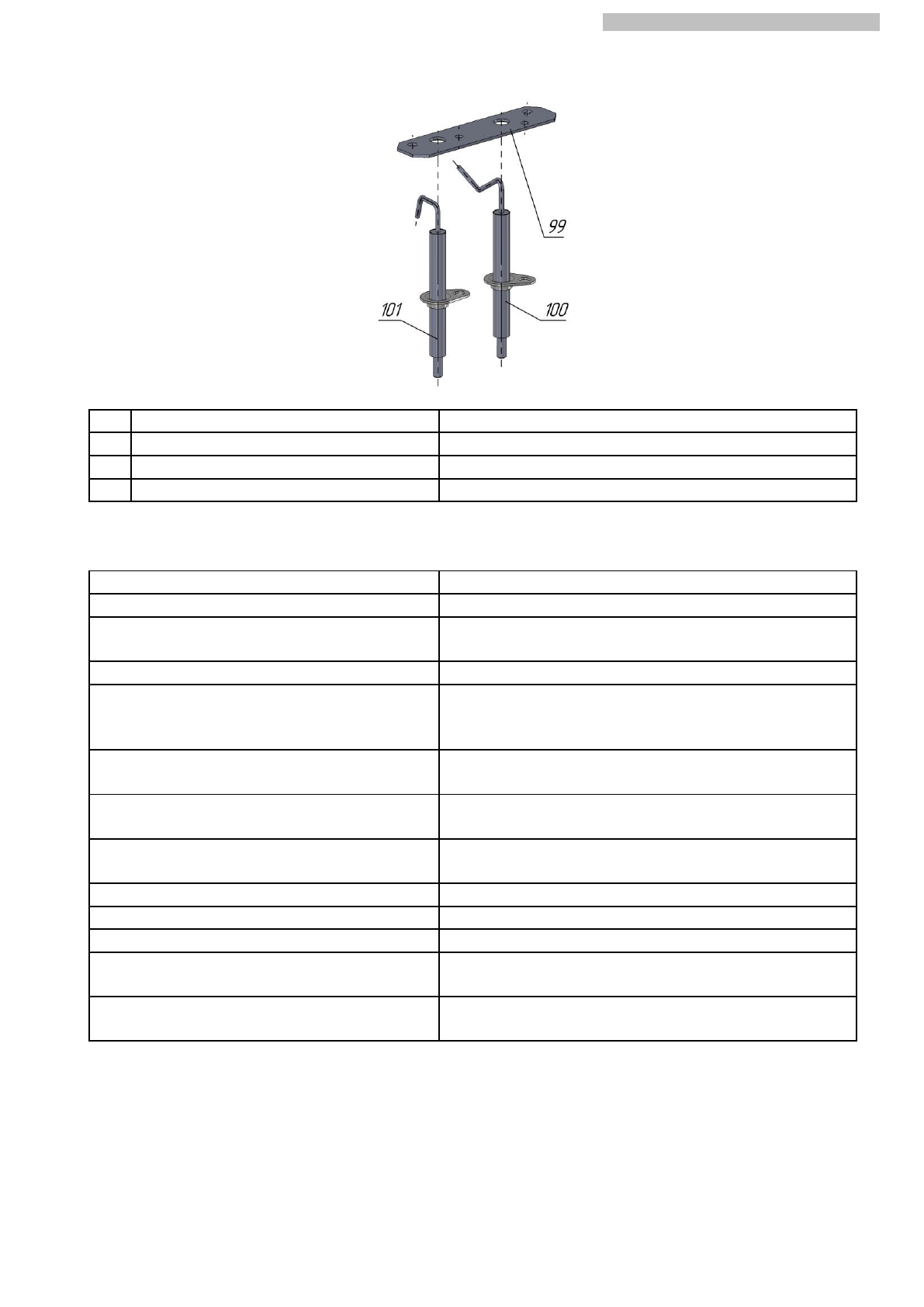

Составные части свечей в сборе поз. 98
Поз.
Обозначение
Примечание
99
Пластина 8223-22.061
100
Свеча ионизации ELB21001
101
Свеча розжига ELB21002
Составные части электропроводки
Обозначение
Примечание
Кабель питания CBAB0W008
220В, 50Гц
Кабель основной CBAB0096
Подключение вентилятора, регулятора
подачи газа, трансформатора розжига
Кабель насоса CBAB0W020
Подключение насоса
Кабель регулятора подачи газа
CBAB0W009
Подключение катушки модуляции регулятора
подачи газа, датчика протока ГВС, датчика
давления
Кабель датчика температуры
отопления CBAB0W010
Подключение датчика температуры контура
отопления
Кабель датчика температуры ГВС
CBAB0W026
Подключение датчика температуры контура
ГВС
Кабель прессостата воздушного
CBAB0W014
Подключение прессостата воздушного и
термореле
Кабель свечи розжига CBAB0W006
Подключение свечи розжига
Кабель свечи ионизации CBAB0W012 Подключение свечи ионизации
Кабель заземления CBAB0W013
Подключение заземления
Разъем комнатного термостата
CBAB0W023
Разъем для подключения комнатного
термостата (опция)
Кабель соединительный PEC3
Подключение клапанов безопасности
регулятора подачи газа
