Руководство для технического персонала
19
10.
ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ (ПЕРВЫЙ ПУСК)
В качестве теплоносителя в системе отопления необходимо использовать воду. Качество
используемой в системе отопления воды должно соответствовать следующим параметрам:
Водородный показатель РН 6
−
8
Жесткость общая не более 4 мг-экв/л
Содержание железа не более 0,3 мг/л
Если жесткость исходной воды превышает 4 мг-экв/л необходимо установить на входе воды в
котел полифосфатный дозатор, который обрабатывает поступающую в котел воду, защищая
теплообменное оборудование котла от отложения солей жесткости. Полифосфатный дозатор не
входит в стандартную комплектацию котла и приобретается отдельно.
Если жесткость исходной воды превышает 9 мг-экв/л следует использовать более мощные
установки для смягчения воды.
10.1.
Заполнение водой контура отопления и предпусковые проверки
1)
освободите клапан отвода воздуха 20 (см. п. 13.1, стр. 24) (расположен на насосе 19),
отвернув его колпачок на 1,5…2 оборота;
2)
откройте последовательно кран подачи холодной воды на линии ГВС перед котлом, кран
подпитки контура отопления 16 (см. п. 13.1, стр. 24) и запорные краны на прямой и обратной
линиях контура отопления (если они установлены);
3)
закройте кран подпитки котла 16 по достижении по показаниям манометра (см. рис. 2, стр. 7),
давления в контуре отопления 1 − 2 бар в соответствии с указанным в таблице технических
характеристик (см. п. 2.2 , стр. 5). Рекомендуемое давление − 1,5 бар.
При давлении ниже 1 бар включать котел в работу запрещается;
4)
включите котел, не открывая газовый кран, чтобы насос полностью удалил воздух из
системы отопления. При этом давление может снизиться ниже 1 бар и котел выдаст ошибку
04 (недостаточное давление воды в контуре отопления). Для сброса ошибки необходимо
нажать кнопку К6 (RESET) (см. п. 3.1, стр. 7).
Повторите действия согласно пунктам 1 − 4 до тех пор, пока давление в контуре не
стабилизируется на уровне 1,5 бар, что будет свидетельствовать о полном удалении воздуха.
Рекомендуется установка дополнительных клапанов отвода воздуха в верхних точках системы
отопления для более быстрого и полного удаления воздуха.
Перед пробным розжигом котла необходимо проверить:
1)
установка котла произведена в соответствии с требованиями, изложенными в разделе 8 (стр. 13);
2)
давление в системе отопления составляет 1 - 2 бар (рекомендуемое давление − 1,5 бар). При
давлении свыше 2 бар – открыть клапан дренажный 13 (см. п. 13.1, стр. 24), понизив
давление до 1,5 бар. При давлении ниже 1 бар – открыть кран подпитки контура отопления
16
и закрыть кран при достижении давления от 1 до 1,5 бар;
3)
трубы забора воздуха и дымоотвода установлены и соответствуют требованиям раздела 9,
(
стр. 15);
4)
напряжение и частота электросети соответствуют значениям, указанным в таблице
5)
вид потребляемого газа (должен соответствовать виду газа, указанному в руководстве на
котел и таблички на нем);
6)
отсутствие утечки газа;
7)
открыт ли клапан отвода воздуха на циркуляционном
насосе;
8)
открыты ли запорные краны на прямой и обратной
линиях контура отопления;
9)

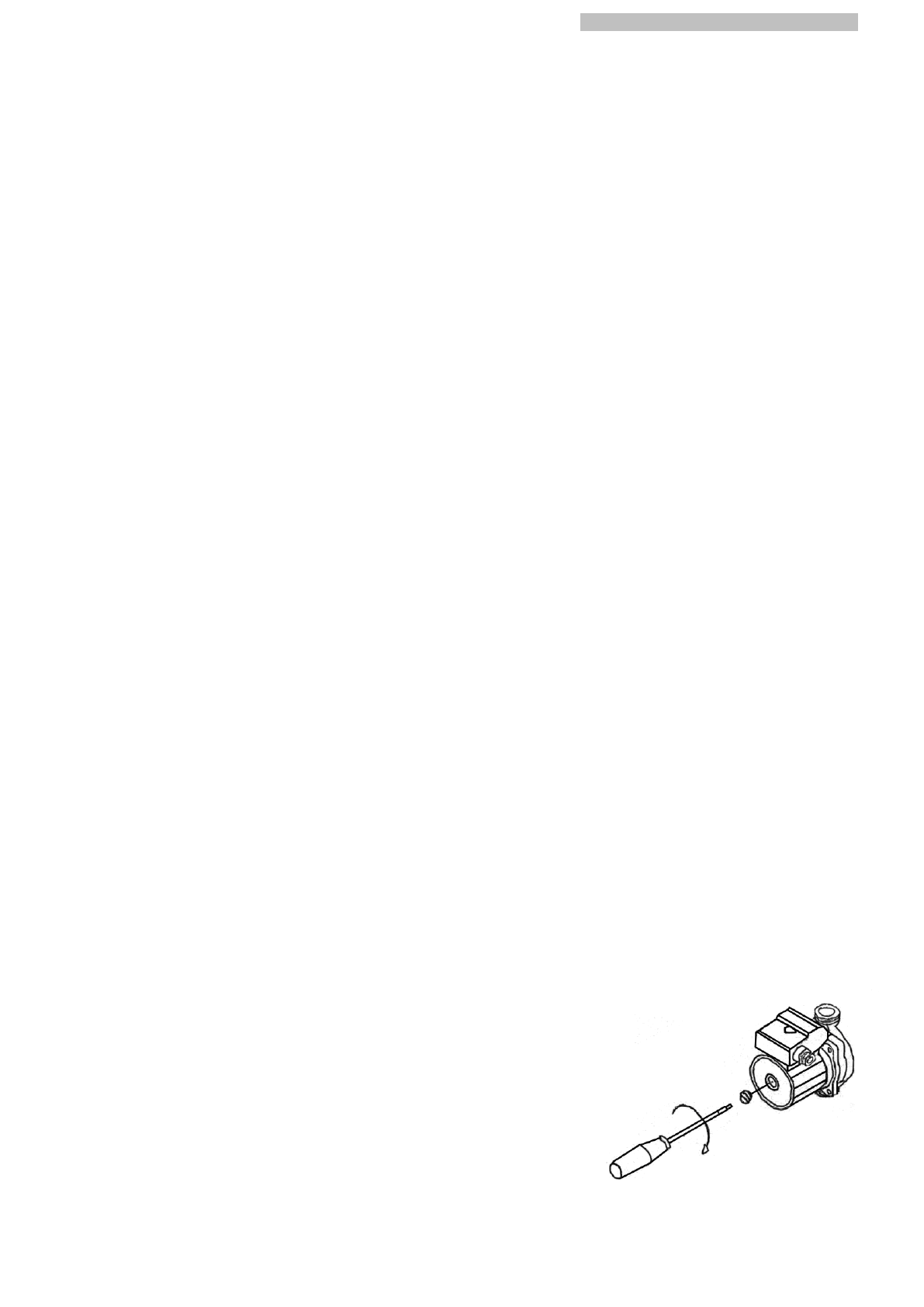

не блокирован ли насос. Для этого при помощи отвѐртки
открутите заглушку насоса и проверните его вал
несколько раз туда и обратно (см. Рис. 10). Затем плотно
закрутите заглушку. При выполнении данной операции
возможны протечки воды из насоса, после установки
заглушки необходимо удалить остатки воды с
компонентов котла (протереть);подключение котла к
Рис. 10. Проверка
циркуляционного насоса
