Руководство для технического персонала
49

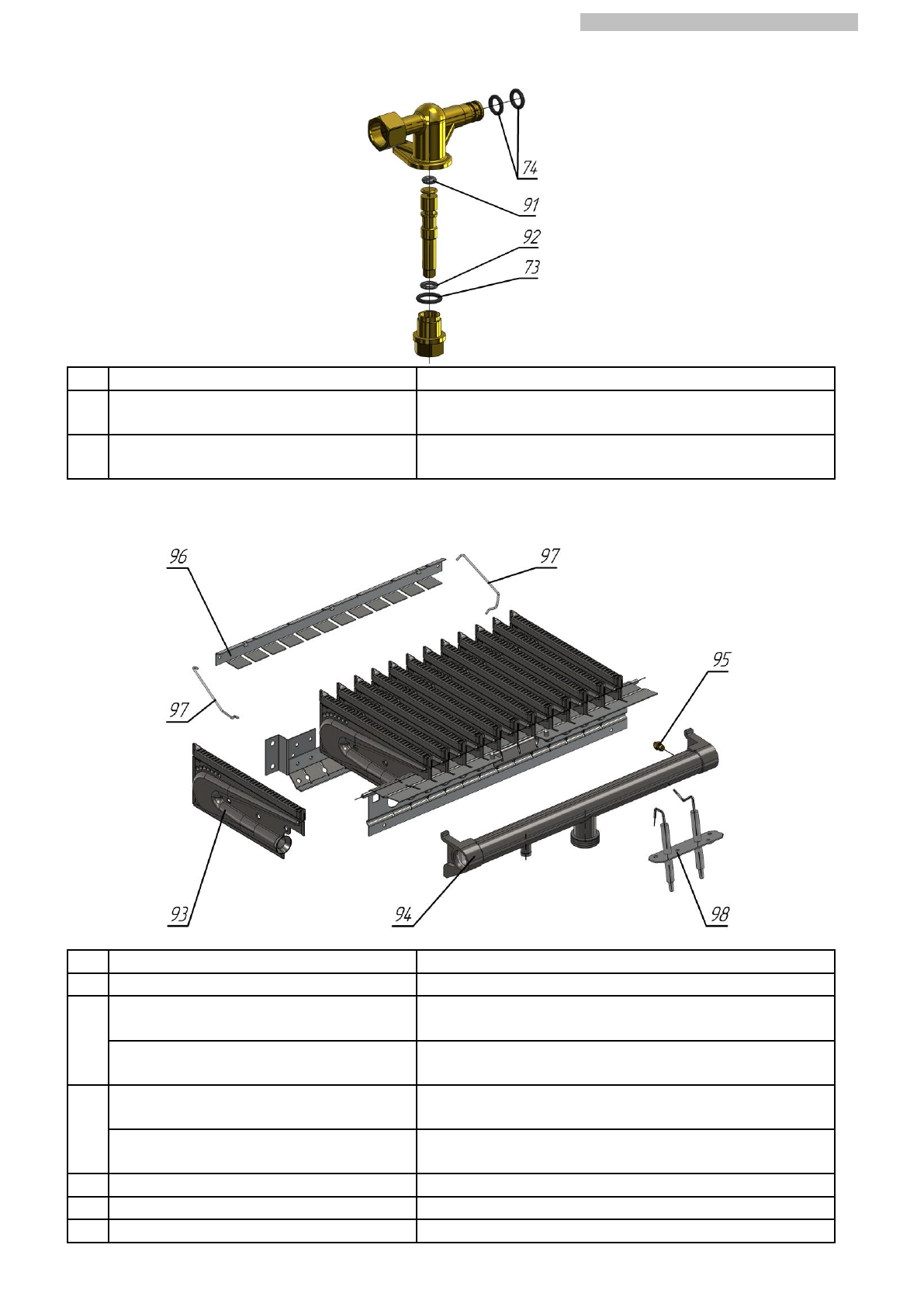

Составные части узла подпитки поз. 67
Поз.
Обозначение
Примечание
91
Кольцо OR 1,8x2,65
21000606700100
92
Кольцо OR 5,28x1,78
21000606400100
Составные части блока горелочного поз. 7
Поз.
Обозначение
Примечание
93
Секция горелки 3295.07.40.000
94
Коллектор в сборе
3295.07.20.000-10
Сопла Ø 1,31 мм (природный газ (G20,
2-
е семейство, группа Н), 1,3 кПа)
Коллектор в сборе
3295.07.20.000-11
Сопла Ø 0,79 мм (сжиженный газ (G30,
3-
е семейство, группа В/Р), 2,9 кПа)
95
Сопло 3295.07.20.005-19
Ø 1,31 мм (природный газ (G20,
2-
е семейство, группа Н), 1,3 кПа)
Сопло 3295.07.20.005-20
Ø 0,79 мм (сжиженный газ (G30,
3-
е семейство, группа В/Р), 2,9 кПа)
96
Планка 8223-22.003
97
Скоба 8223-22.006
98
Свечи в сборе 8223-22.060
