Руководство для технического персонала
36
17.
РАЗБОРКА КОТЛА И ДЕМОНТАЖ ОСНОВНЫХ УЗЛОВ
Разборка котла и все работы по демонтажу основных узлов котла производятся только при
выключенном котле и отключении электропитания, газоснабжения и водоснабжения котла.
При работах по демонтажу необходимо слить воду из котла (см. п. 10.5 , стр. 21).
17.1.
Демонтаж блока горелочного
Чтобы снять горелку и коллектор, входящих в состав блока горелочного, необходимо:
1)
выключить котел (см. п. 10.4 , стр. 21);
2)
отвернуть 4 самореза крепления облицовки к нижней панели котла;
3)
откинуть крышку передней панели;
4)
отвернуть два самореза 1 и четыре самореза 2 (см. Рис. 13) крепления передней панели к
облицовке;

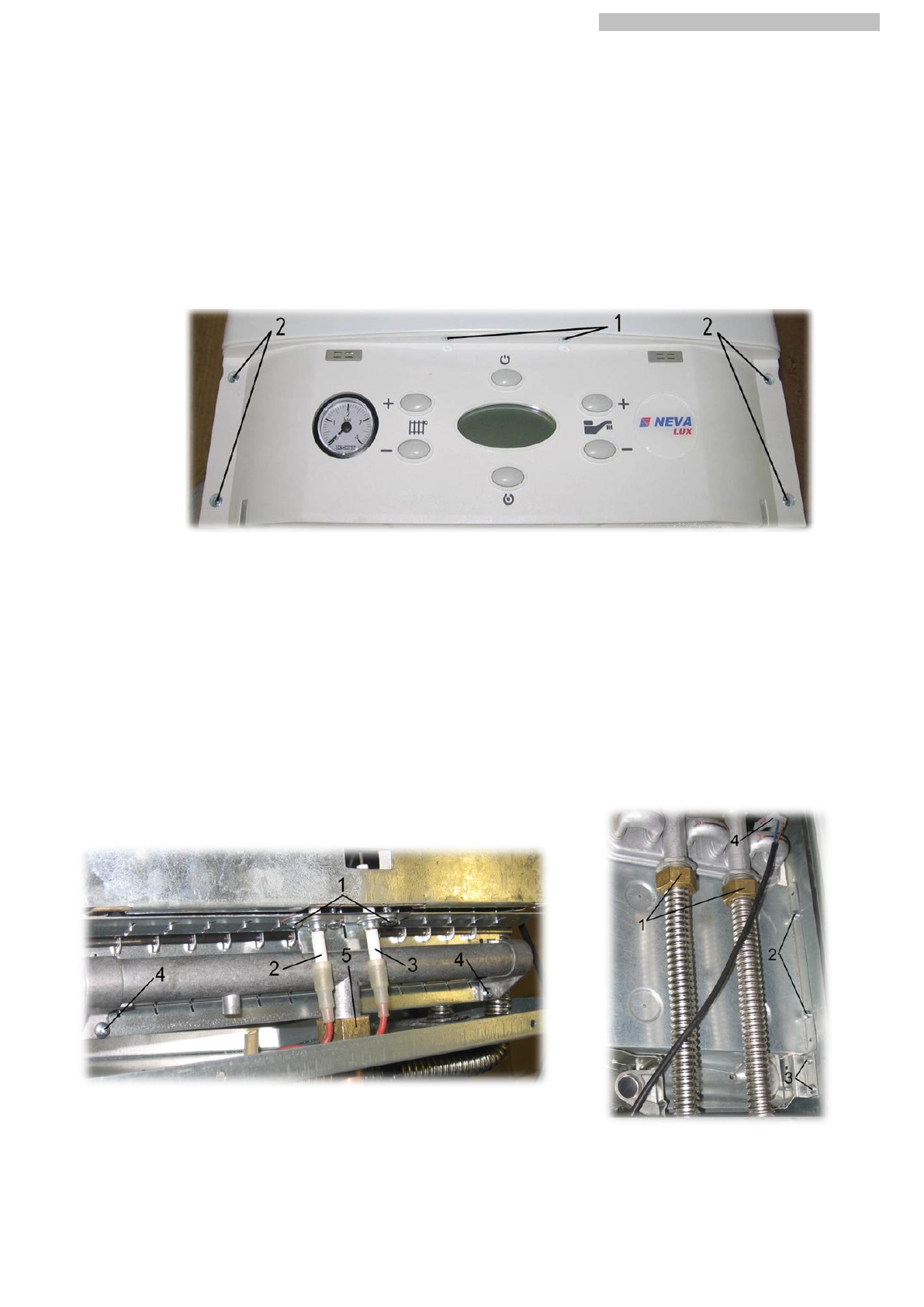

Рис. 13. Демонтаж облицовки и передней панели
5)
откинуть переднюю панель вместе с крышкой вниз;
6)
снять облицовку, потянув ее вверх и на себя;
7)
отвернуть 4 самореза крепления крышки герметизирующей. Снять крышку, потянув ее с
усилием на себя. При сборке следует обратить внимание на правильную установку боковин
крышки, которые должны войти в пазы на задней стенке котла.
Внимание! Под левым нижним саморезом крепления крышки герметизирующей
закреплены провода заземления. При сборке провода заземления должны быть установлены на
место и плотно зафиксированы саморезом.
8)
отвернуть два самореза 1 (см. Рис. 14) крепления пластины со свечами и снять пластину;
9)
отвернуть два винта 4 (см. Рис. 14) крепления коллектора к передней опоре горелки;
10)
ключом на 30 отвернуть гайку 5 крепления коллектора к газовой трубе и снять коллектор;
Рис. 14. Демонтаж коллектора
Рис. 15. Демонтаж горелки
11)
отвернуть четыре самореза 3 (см. Рис. 15) крепления горелки к задней стенке котла (по два с
каждой стороны) и снять горелку.
Сборка производится в обратной последовательности.
