9.2.2.

Монтаж раздельных труб дымоотвода и воздуховода при помощи

разделителя каналов 8023−10.000

ВНИМАНИЕ!  Для  установки  разделителя  каналов  8023-10.000  на  котел  необходимо  иметь  в

наличии (в комплект поставки не входят):

-

винт (саморез) Ph - 4,8x60 DIN 7981 – 4 шт.;

-

шайба плоская 5,3х10 DIN 125 (ГОСТ 11371) –  4 шт.;

-

кольцо 005−008−19−2−2 ГОСТ 9833−73 или прокладка уплотнительная с внутренним

диаметром 5 мм и наружным 8…10 мм (материал – паронит) – 4 шт.

Последовательность установки разделителя каналов:

1)

отвернуть восемь винтов 1 и снять воротник 2 (см. Рис. 7);

1

2

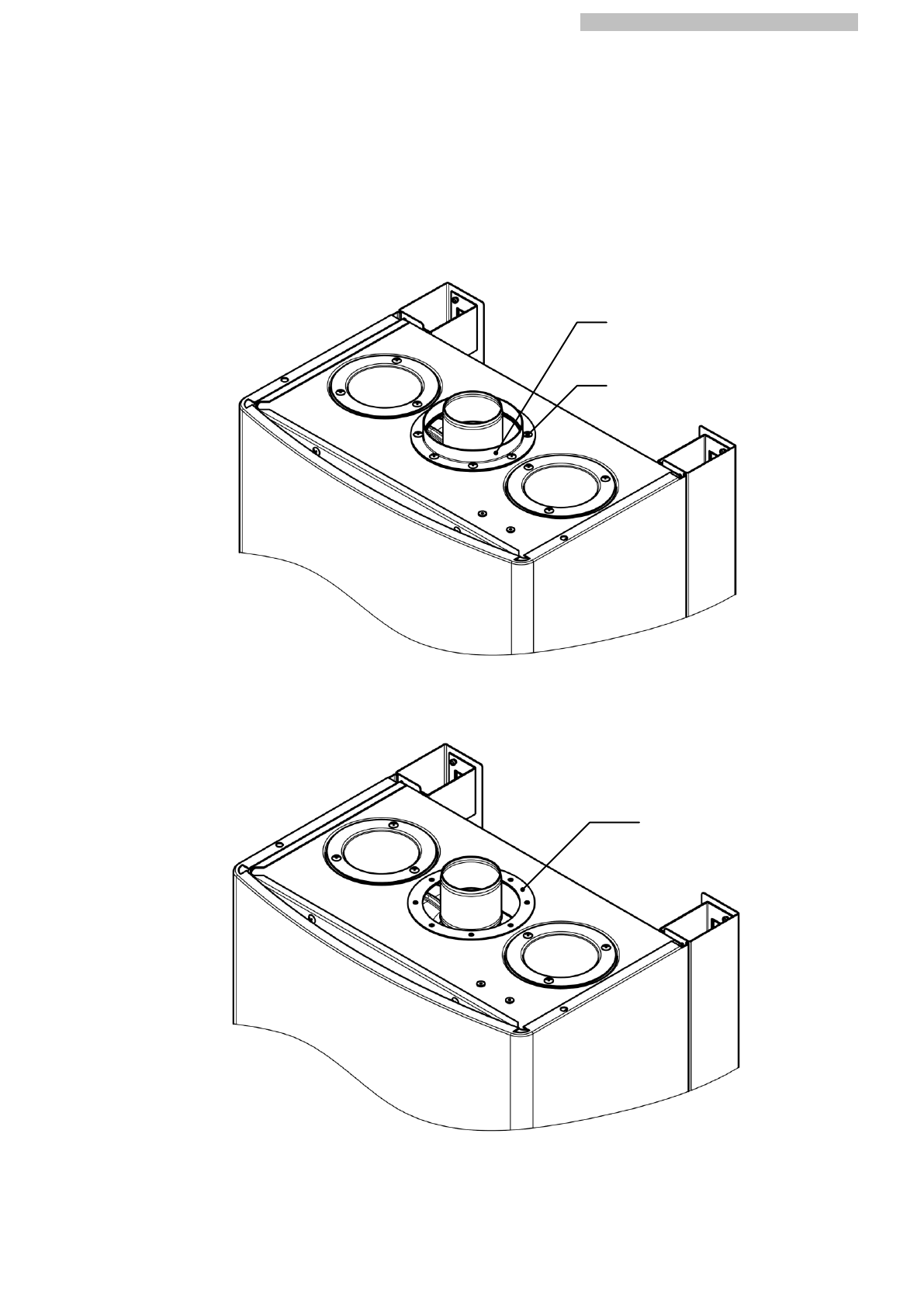

Рис. 7. Демонтаж воротника

2)

установить прокладку 1 (поставляется в комплекте с котлом)  (см. Рис. 8);

1

Рис. 8. Установка втулки и прокладки

3)

убедиться  в  наличии  уплотнительного  кольца  6  (в  месте  присоединения  втулки

вентилятора) перед установкой разделителя на котел (см. Рис. 9);

4)

установить  разделитель  каналов  2  на  котел,  контролируя,  чтобы  втулка  не  ―закусила‖

уплотнительное кольцо 6 (см. Рис. 9);
