Руководство для  технического персонала

38

17.4.

Демонтаж клапана байпаса

Чтобы снять клапан байпаса, необходимо:

1)

выключить котел (см. п. 10.4, стр.21);

2)

перекрыть запорные краны на входе в котел и

выходе из него, слить воду из котла (см. п. 10.5,

стр. 21) (если запорных кранов нет, то слить воду

из всей системы отопления);

3)

снять облицовку с котла (см. п. 17.1, стр. 36);

4)

снять скобу 1 крепления выходной трубы КО (см.

Рис.);

5)

вынуть трубу 2 из битермического коллектора 3;

6)

вынуть клапан байпаса (см. Приложение I,

стр. 45);

7)

неисправный клапан байпаса заменить.

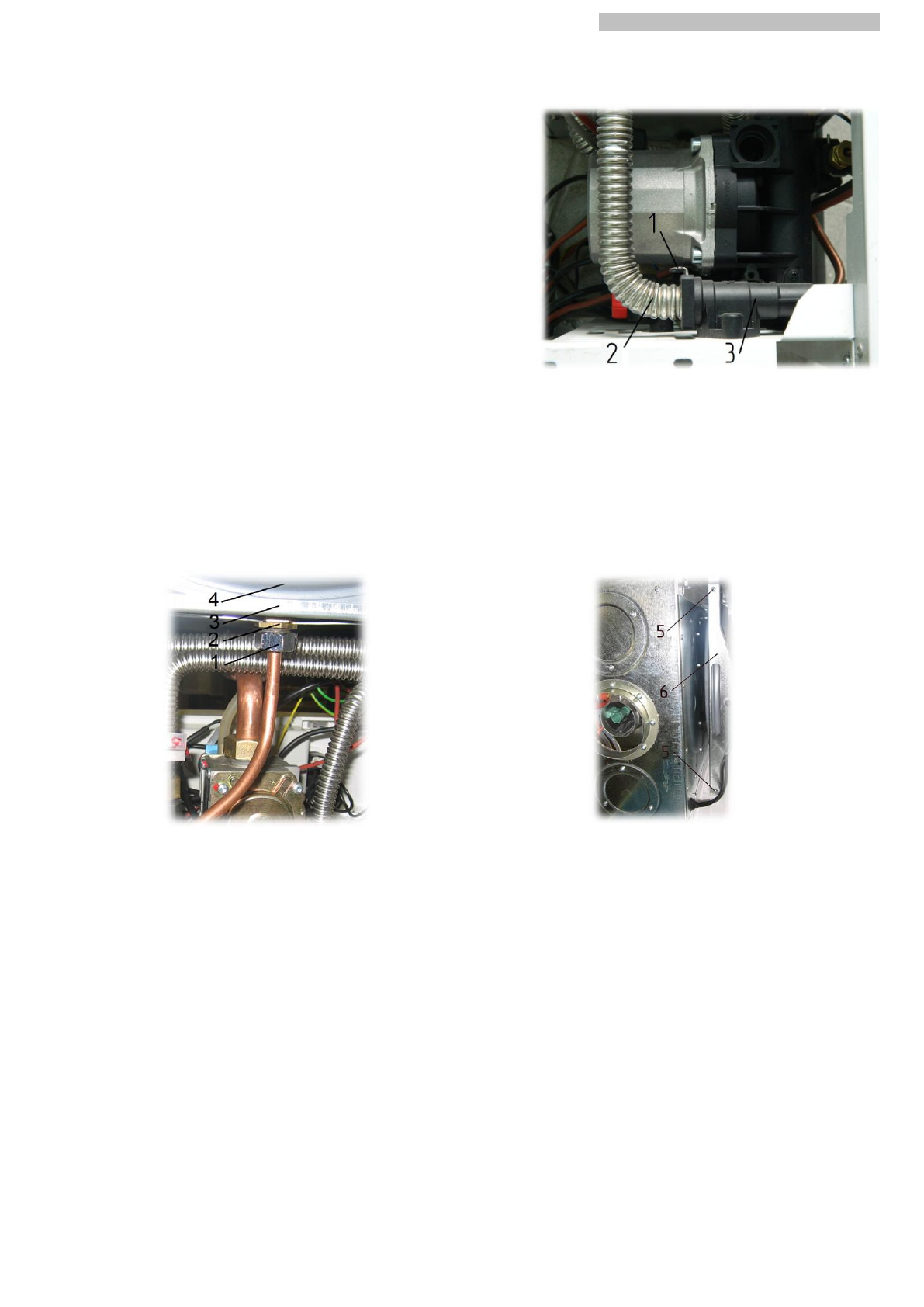

Рис. 18  Демонтаж клапана байпаса

Сборку производить в обратной последовательности.

17.5.

Демонтаж расширительного бака

Чтобы снять расширительный бак, необходимо:

1)

выключить котел (см. п. 10.4, стр.21);

2)

перекрыть запорные краны на входе в котел и выходе из него, слить воду из котла (см. п. 10.5,

стр. 21) (если запорных кранов нет, то слить воду из всей системы отопления);

Рис. 19. Демонтаж трубы расширительного бака

Рис.20. Демонтаж расширительного бака

3)

ключом на 22 отвернуть гайку 1 (см. Рис. 19) трубы расширительного бака 4;

4)

ключом на 22 отвернуть гайку 2 крепления расширительного бака 4 к кронштейну 3;

5)

отвернуть два винта крепления 5 (см. Рис. 20) верхнего кронштейна 6 к швеллерам котла;

1)

снять верхний кронштейн 6 и вытащить бак из швеллеров, потянув его вверх.

Сборку производить в обратной последовательности.

18.

УТИЛИЗАЦИЯ

По завершении эксплуатации котѐл необходимо демонтировать, выполнив следующие операции:

1)

отключить котѐл от электросети;

2)

перекрыть  запорные  краны  на  трубопроводах  системы  отопления,  слить  воду  из  котла  (если

запорных кранов нет, то слить воду из всей системы отопления);

3)

перекрыть запорный газовый кран;

4)

отсоединить трубопроводы системы отопления, ГВС и газа;

5)

снять котѐл со стены.

Необходимо  помнить,  что  котѐл  является  потенциально  травмоопасным  объектом!  Поэтому  при

утилизации необходимо максимально обеспечить безопасность для окружающих.

Котѐл  и  его  упаковка  состоят  из  материалов,  пригодных  к  вторичному  использованию.

Демонтированный

котѐл

рекомендуется

сдать

в

специализированную

организацию.
