10
Приложение
Logano SK645/SK745 - Оставляем за собой право на изменения!
49
10
Приложение
10.1 Расположение приборов безопасности по DIN EN 12828;
рабочая температура
≤
105 °C; температура отключения (STB)
≤
110 °C
Котёл
≤
300 кВт; рабочая температура
≤
105 °C;
температура отключения (STB)
≤
110 °C

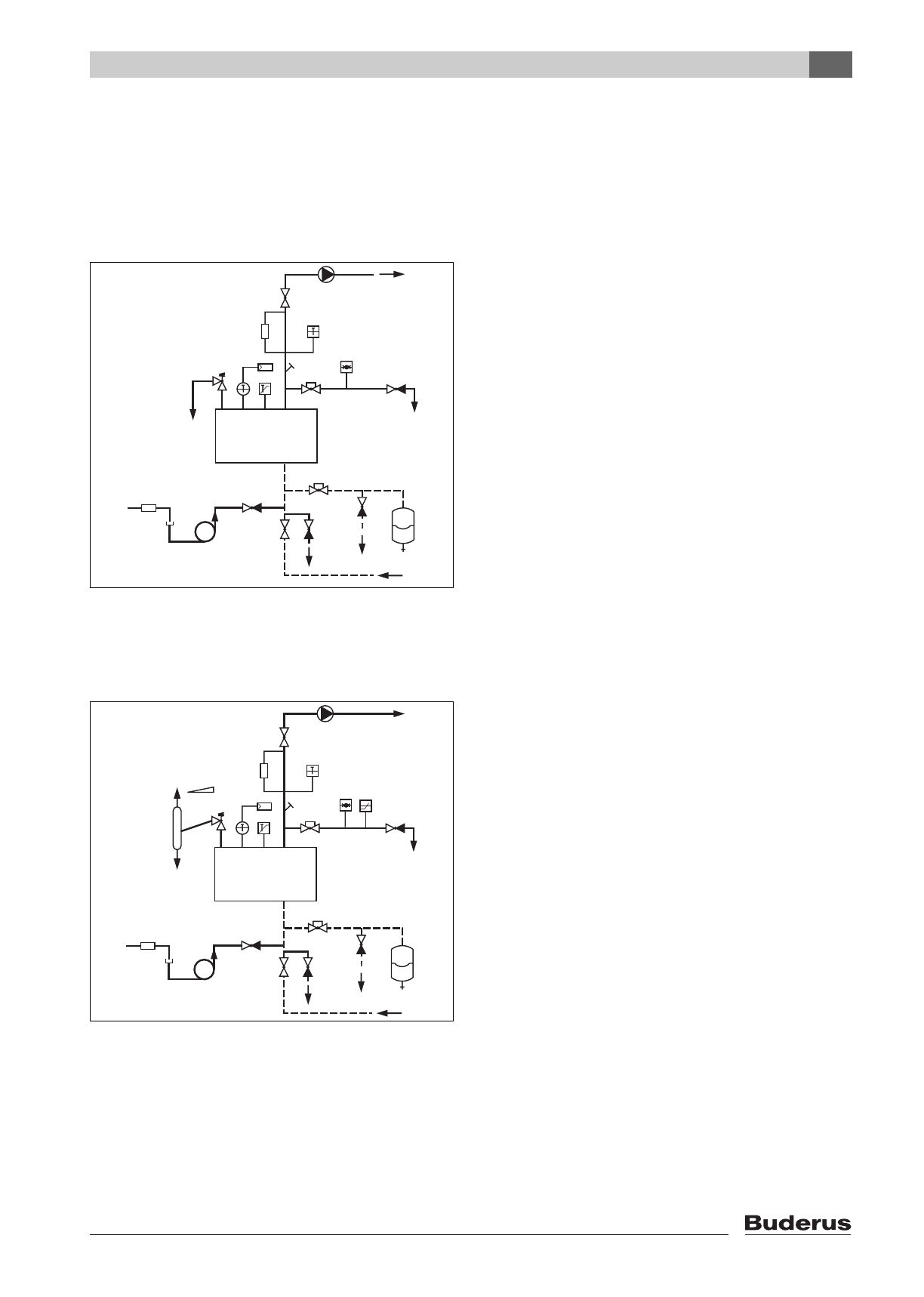

Рис. 49 Приборы безопасности по DIN EN 12828
для котла = 300 кВт с STB
≤
110 °C
(прямое отопление)
Котёл > 300 кВт; рабочая температура
≤
105 °C;
температура отключения (STB)
≤
110 °C
Рис. 50 Приборы безопасности по DIN EN 12828
для котла > 300 кВт с STB
≤
110 °C
(прямое отопление)
Пояснения к рис. 49 и 50:
RK
Обратная линия котла
VK
Подающая линия котла
1
Котёл
2
Запорный вентиль подающей/обратной линии
3
Регулятор температуры
4
Предохранительный ограничитель температуры
5
Устройство измерения температуры
6
Мембранный предохранительный клапан 2,5/3 бар
или
7
Пружинный предохранительный клапан = 2,5 бар
8
Декомпрессионная ёмкость в системах > 300 кВт
не требуется, если вместо неё на каждый котёл
дополнительно устанавливается
предохранительный ограничитель температуры
(STB)
≤
110 °C и ограничитель максимального
давления.
9
Ограничители максимального давления
10
Прибор измерения давления
11
Предохранительное устройство контроля
количества воды (нет в системах
≤
300 кВт).
Как вариант, на каждый котёл ограничитель
минимального давления или другие разрешённые
изготовителем заменяющие решения.
12
Обратный клапан
13
Кран заполнения и слива котла
14
Расширительная линия
15
Запорная арматура, защищённая от
непреднамеренного закрытия (например,
опломбированный колпачковый вентиль)
16
Слив перед мембранным расширительным баком
17
Мембранный расширительный бак
(по DIN EN 13831)
На схемах показана комплектация приборами
безопасности по DIN EN 12828 для указанных
исполнений системы – без претензии на полноту
данных.
Для практического исполнения действуют
соответствующие технические правила.
1) (рис. 49 и 50) базовая комплектация системы управления
котла Buderus: максимально достигаемая температура
подающей линии в сочетании с системами управления
Logamatic примерно на 18 K ниже температуры
отключения (STB).
2
11
10
13
15
6/7
12
13
14
15
16
17
2
13
RK
VK
5
1)
4
1)
3
1)
1
≤
300 kW
2
11
9
17
15
6/7
12
13
14
15
16
17
2
13
RK
VK
8
0,5 %
P
1
> 300 kW
10
5
1)
4
1)
3
1)
