Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
32
5.13 Монтаж остальных частей
обшивки котла
В этой главе объясняется, как монтируются
остальные элементы обшивки котла.
5.13.1 Котлы типоразмеров 120 - 1200 кВт
Задняя стенка состоит из 2 элементов:
•
нижняя задняя стенка [2], верхняя задняя
стенка [1]
Нижняя задняя стенка
B
Вставьте нижнюю заднюю стенку [2] в задние
боковые стенки [3].
Верхняя задняя стенка
B
Сначала вставьте верхнюю заднюю стенку [1] в
нижнюю заднюю стенку [2], а затем в задние
боковые стенки [3].

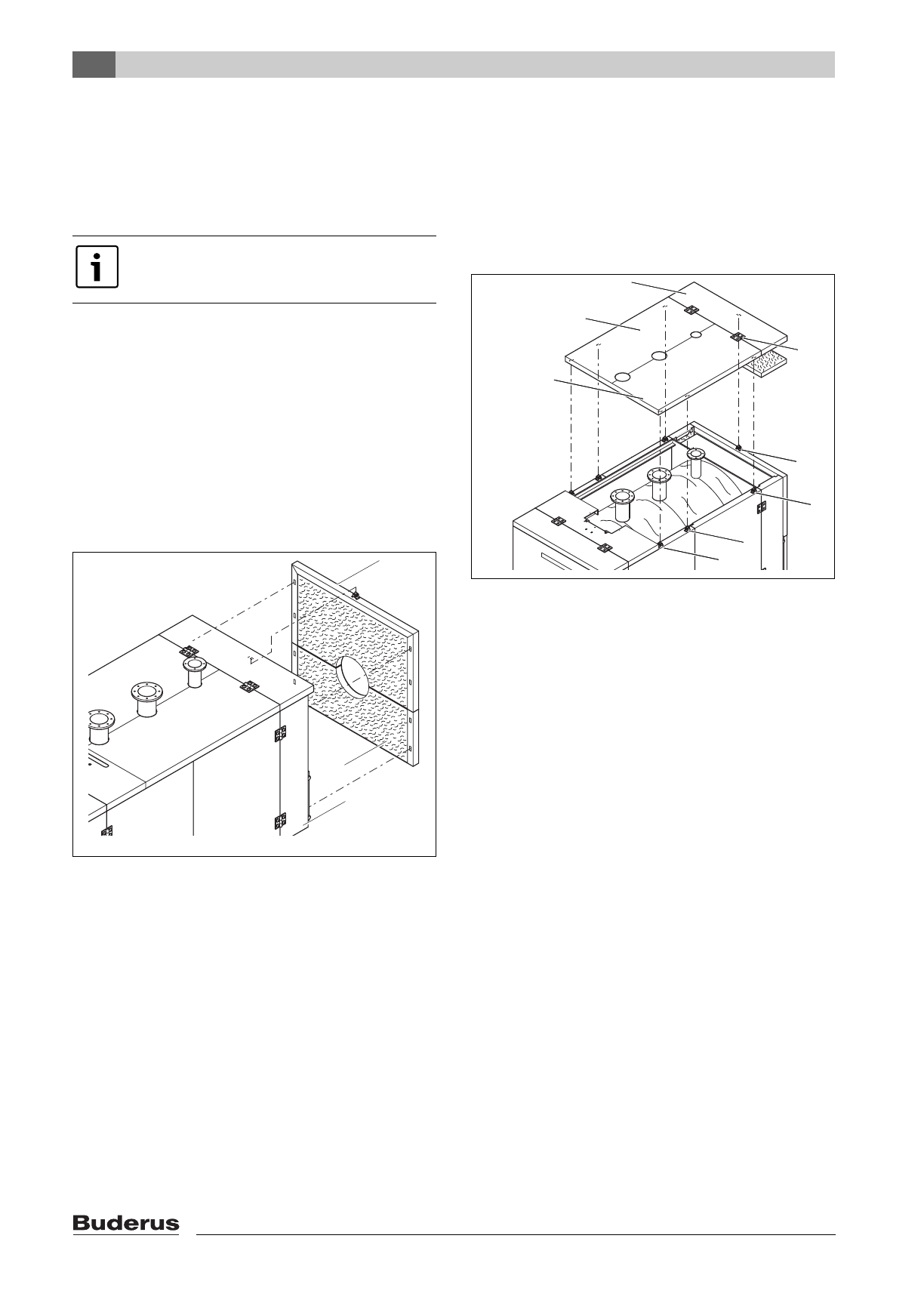

Рис. 36 Монтаж задней стенки на котлах 120 -
1200 кВт
1
Верхняя задняя стенка с теплоизоляцией
2
Нижняя задняя стенка с теплоизоляцией
3
Задняя боковая стенка
Задняя и боковые крышки котла
B
Установите боковые крышки котла [1]
отбортовкой внутрь на штифты [4] боковых
стенок.
B
Прикрепите винтами заднюю крышку котла [2] с
шарнирами [3] к боковым крышкам [1].
B
Установите заднюю крышку [2] на штифт [5].
Рис. 37 Монтаж крышек на котлах 120 - 1200 кВт
1
Боковые крышки котла
2
Задняя крышка
3
Шарнир
4
Штифт
5
Штифт
У котлов мощностью от 1400 кВт
задняя стенка не монтируется.
6 720 615 362-22.1SL
1
2
3
1
2
1
4
3
5
4
4
