Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
23
5.6.2
Котлы типоразмеров 500 - 1200 кВт
Боковые стенки с левой и правой стороны
монтируются одинаково. Боковые стенки
отличаются положением кабельного прохода.
B
Вставьте штифты [1].
B
Подвесьте боковые стенки [4] вверху и внизу в
траверсы рамы котла [6] и [7].
B
Подвесьте задние боковые стенки [5] вверху и
внизу в траверсы рамы котла [6] и [7].
B
Прикрепите винтами малые боковые стенки [1] с
шарнирами [2] к боковым стенкам [4] и [5].

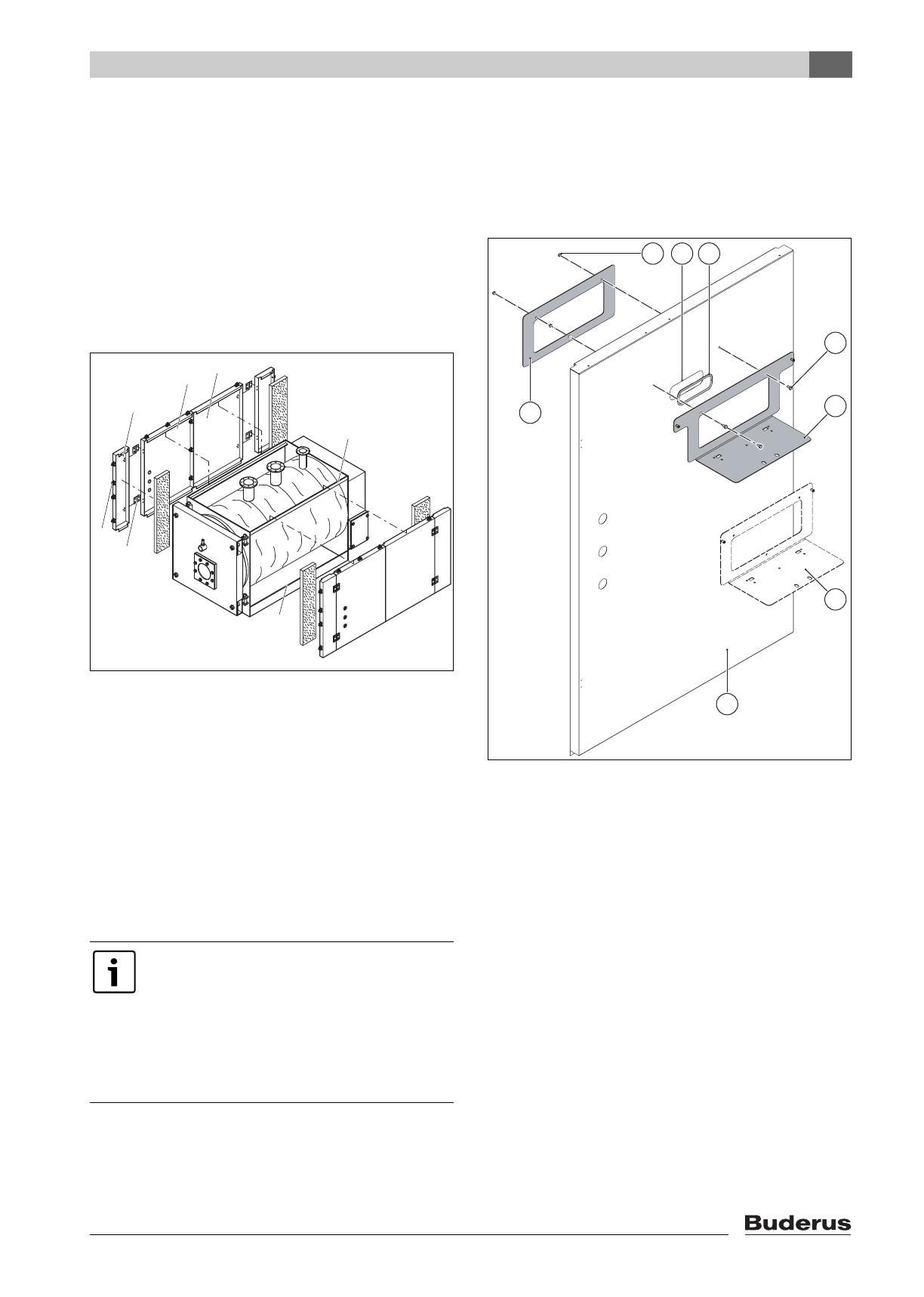

Рис. 18 Монтаж боковых стенок в котлах
500 - 1200 кВт
1
Штифт
2
Шарниры
3
Малая боковая стенка
4
Передняя боковая стенка
5
Задняя боковая стенка
6
Верхняя боковая траверса
7
Нижняя боковая траверса
5.6.3
Котлы типоразмеров 1400 - 1850 кВт
Боковые стенки с левой и правой стороны
монтируются одинаково. Боковые стенки
отличаются расположением кабельного прохода.
B
Выломайте заглушку кабельного прохода [3] в
боковой стенке [8] и наденьте на кромку
резиновое уплотнение [4].
B
Закрепите винтами [6] и гайками [7] кронштейн
системы управления [2] или [5] с рамкой [1] на
боковой стенке [8].
Рис. 19 Установка кронштейна крепления
системы управления на котлах
1400 - 1850 кВт
1
Рамка жёсткости
2
Гайка
3
Кабельный проход
4
Резиновый профиль
5
Винт
6
Кронштейн крепления системы управления
Logamatic 4321 и 4322
7
Кронштейн крепления системы управления
Logamatic 4212
8
Передняя боковая стенка
Чтобы установить кронштейн
крепления системы управления, нужно
иметь доступ к внутренней стороне
боковой стенки.
B
Перед монтажом боковых стенок
установите кронштейн крепления
системы управления на правой или
левой передней боковой стенке.
2
4
1
5
3
6
7
6 720 615 362-14.1S
6 720 642 700-07.1o
1
2
3
4
6
7
8
5
