Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
31
5.12 Установка датчика
Точка замеров находится сверху на корпусе котла
(расположение
Æ
стр. 19).
B
Вставьте комплект датчика [3] до упора в
гильзу [1].
B
Закрепите в гильзе комплект датчика [3]
фиксатором [4].
B
При большой длине сверните лишнее
количество капиллярных трубок и проводов
датчиков в кольцо(не переламывать) и
положите на теплоизоляцию корпуса котла.

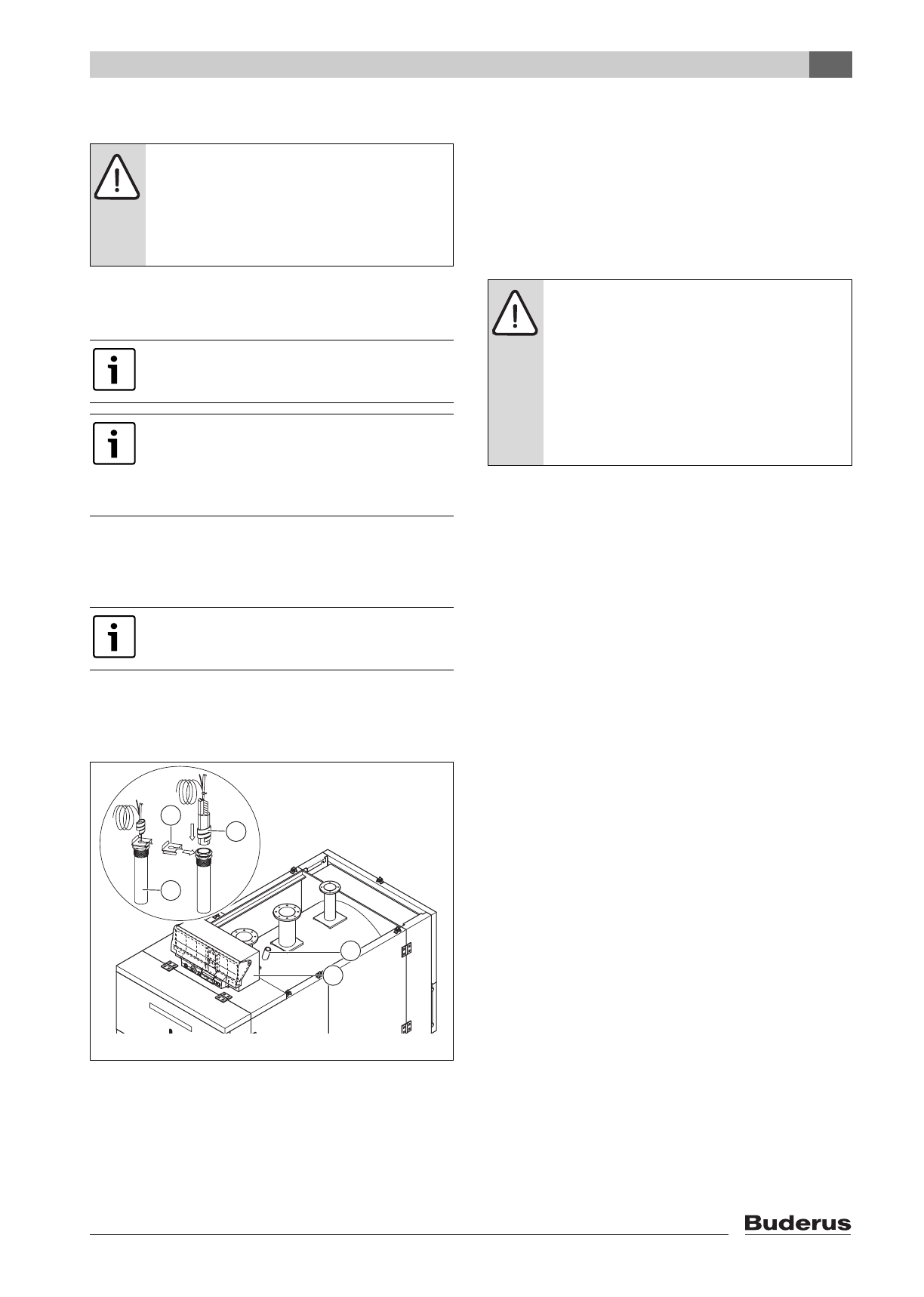

Рис. 35 Установка комплекта датчика
температуры
1
Точка замера
2
Погружная гильза в точке замера
3
Комплект датчика
4
Фиксатор датчика
5
Система управления
При использовании системы управления
Logamatic 4212 с дополнительным модулем
ZM427:
B
Датчик температуры ZM427 устанавливается
потребителем на обратной линии котла. Это
накладной датчик, устанавливаемый на
теплопроводную пасту и закрепляемый
хомутом.
УВЕДОМЛЕНИЕ:
неисправность
оборудования из-за поврежденных
капиллярных трубок.
B
Следите за тем, чтобы капиллярные
трубки при разматывании и прокладке
не перегнулись и не защемились.
Температурный датчик регулятора
температуры имеет маркировку "TR".
Обратите внимание на различия в
монтаже комплекта датчиков при
использовании системы управления
Logamatic 4212 с дополнительным
модулем ZM427 (см. ниже).
Пользуйтесь инструкциями на
дополнительное оборудование
6 720 645 478-13.1SL
1
5
2
3
4
УВЕДОМЛЕНИЕ:
повреждение
установки из-за неправильного
положения датчиков.
Монтаж температурного датчика в
другом месте может привести к
повреждениям установки.
B
Устанавливайте температурный
датчик ZM427 только на обратную
линию котла.
