Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
24
B
Вставьте штифты [1].
B
Подвесьте передние боковые стенки [5] вверху
и внизу в траверсы рамы котла.
B
Установите средние боковые стенки [4] вверху и
внизу в траверсы рамы котла.
B
Установите задние боковые стенки [3] вверху и
внизу в траверсы рамы котла.
B
Прикрепите шарнирами [7] малые боковые
стенки [6] к передним боковым стенкам [5].

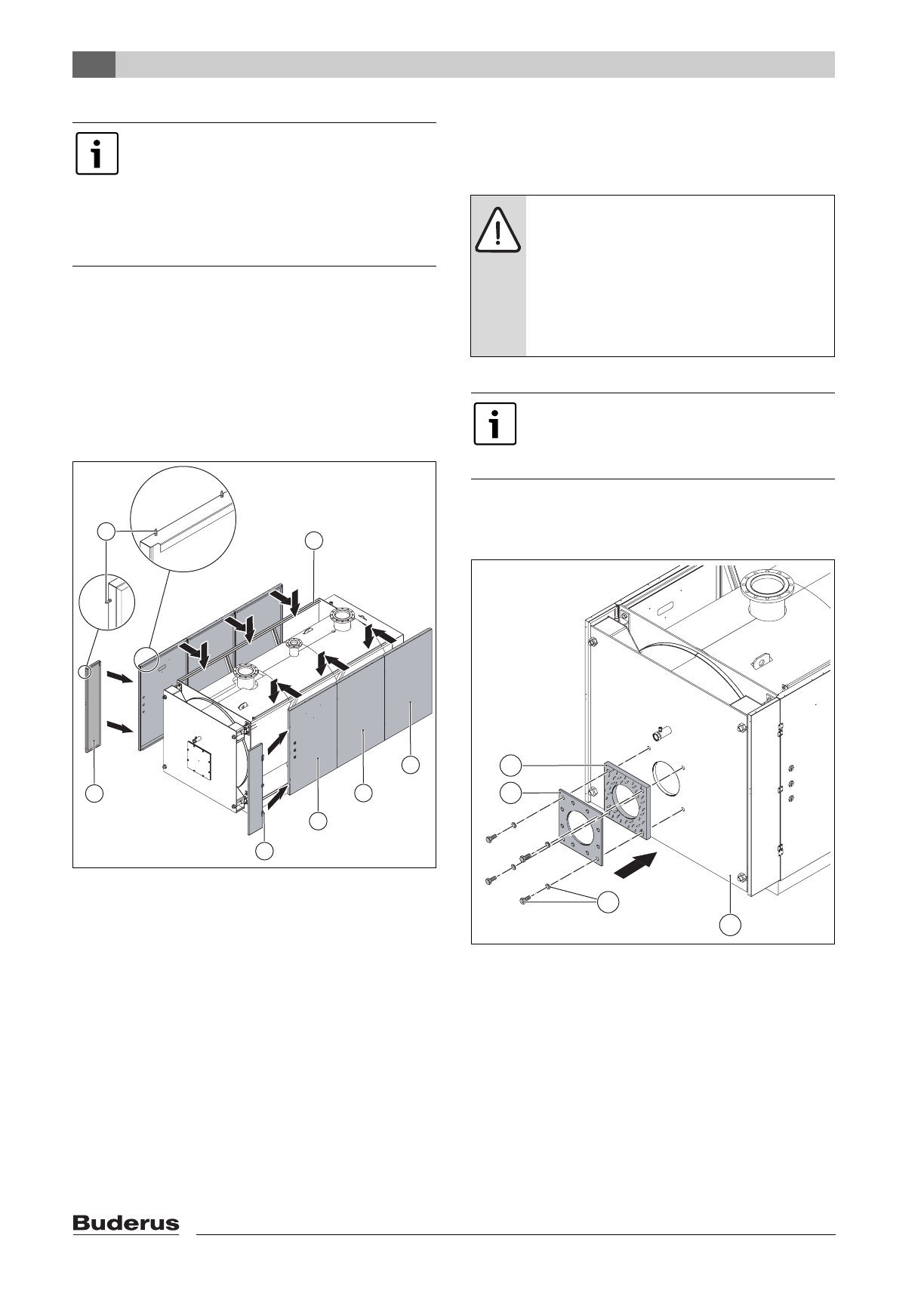

Рис. 20 Монтаж боковых стенок в котлах
1400 - 1850 кВт
1
Штифты
2
Рама котла
3
Задняя боковая стенка
4
Средняя боковая стенка
5
Передняя боковая стенка
6
Шарнир
7
Малая боковая стенка
5.7
Монтаж горелки
(дополнительная комплектация)
В этой главе описывается монтаж горелки.
5.7.1
Монтаж пластины под горелку
B
Закрепите пластину [2] с уплотнением [1] на
дверце горелки [3] шестью болтами с
шайбами [4].
Рис. 21 Монтаж пластины под горелку
1
Уплотнение
2
Пластина под горелку
3
Дверца горелки
4
Болты и шайбы
5.7.2
Открывание дверцы горелки
Для монтажа горелки нужно открыть её дверцу.
B
Откройте дверцу горелки (
Æ
глава 5.4).
Для упрощения монтажа боковых
стенок оставьте при навеске
расстояние для рук между боковыми
стенками.
B
После монтажа боковые стенки
сожмите, чтобы они плотно
прилегали друг к другу.
4
6 720 642 700-05.1O
1.
2.
3.
1.
2.
3.
1.
4.
2.
3.
1.
2.
3.
4.
3
5
1
2
6
7
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
неправильной горелки.
B
Применяйте только такие горелки,
которые соответствуют техническим
условиям эксплуатации котлов
Logano SK645/SK745
(
Æ
На фирме Buderus можно заказать
пластину под горелку с уже
просверленными отверстиями
(дополнительный заказ).
6 720 642 700-18.1O
3
1
2
4
