Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
20
5.4
Навеска дверцы горелки с правой
или левой стороны
5.4.1
Котлы типоразмеров 120 - 1200 кВт
Дверцу горелки можно навесить как с правой, так
и с левой стороны.
B
Отверните только две гайки [1] слева или
справа.

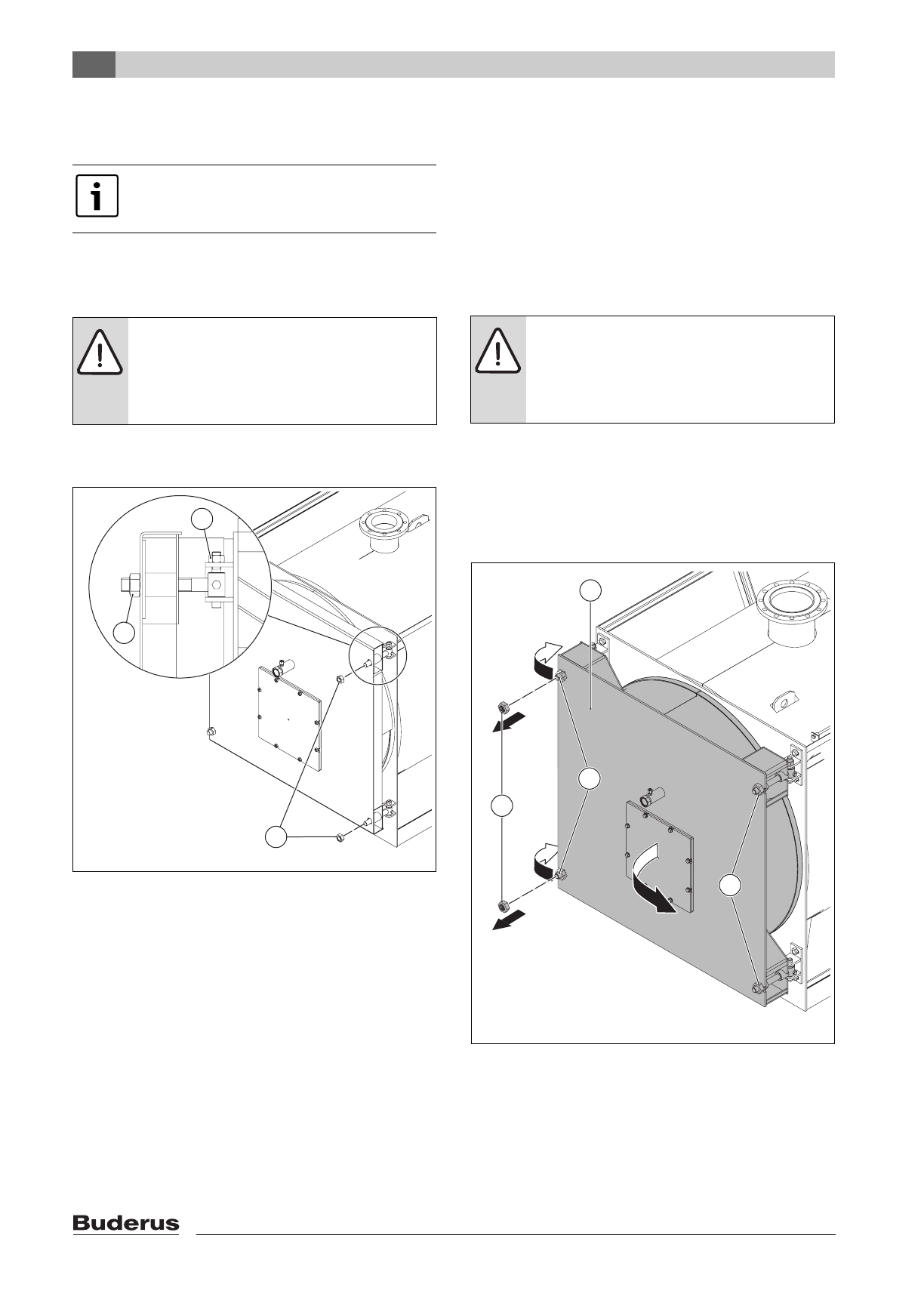

Рис. 12 Открытие дверцы горелки у котлов
120 - 1200 кВт
1
Гайки крепления дверцы горелки
2
Гайки петли дверцы горелки
5.4.2
Котлы типоразмеров 1400 - 1850 кВт
Дверца горелки стандартно устанавливается на
заводе открывающейся слева направо (правая
навеска).
Дальнейшие инструкции приведены для
стандартной навески.
Дверцу можно перевесить на другую сторону,
чтобы она открывалась справа налево (левая
навеска).
Открывание дверцы горелки
B
Отверните две гайки крепления дверцы горелки
слева [4].
B
Выведите шпильки [3] левых петель из дверцы
горелки [1].
B
Откройте дверцу горелки [1].
Рис. 13 Открытие дверцы горелки у котлов
1400 - 1850 кВт
1
Дверца горелки
2
Гайки крепления дверцы горелки справа
3
Шпильки на левых петлях
4
Гайки крепления дверцы горелки слева
Через 14 дней после пуска в
эксплуатацию подтяните гайки
крепления дверцы горелки.
ОСТОРОЖНО:
опасность получения
травмы от упавшей дверцы горелки.
B
Категорически запрещается
отворачивать все четыре гайки на
дверце горелки.
1
1
2
6 720 642 700-13.1O
ОСТОРОЖНО:
опасность получения
травмы от упавшей дверцы горелки.
B
Категорически запрещается
отворачивать все четыре гайки на
дверце горелки.
6 720 642 XYZ-14.1O
4
2
1
3
1.
2.
3.
3.
