Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
21

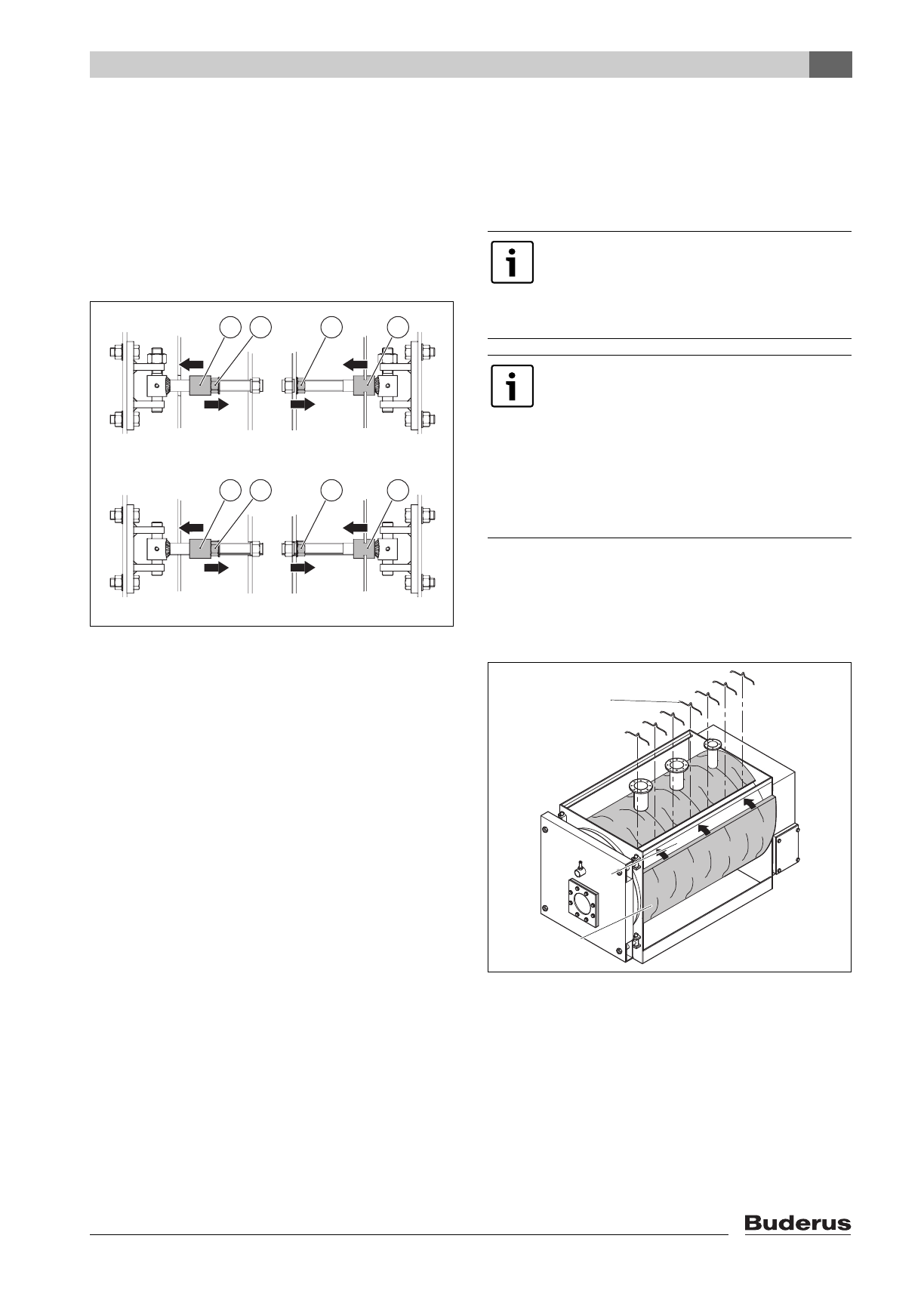

Переустановка дверцы горелки
B
Отожмите левые втулки [1] и [8] до упора к котлу
для устойчивости дверцы горелки
B
Заверните и затяните левые гайки [2] и [7] на
дверце горелки.
B
Немного отверните гайки [3] и [6] от дверцы к
середине шпилек петель.
B
Отожмите втулки [4] и [5] от котла к гайкам [3]
и [6].
Рис. 14 Переустановка дверцы горелки у котлов
1400 - 1850 кВт
1
Втулка левая верхняя
2
Гайка левая верхняя
3
Гайка правая верхняя
4
Втулка правая верхняя
5
Гайка правая нижняя
6
Втулка правая нижняя
7
Гайка левая нижняя
8
Втулка левая нижняя
5.5
Монтаж теплоизоляции корпуса
котла
В зависимости от типоразмера котла Logano
SK645/SK745 теплоизоляция состоит из 1, 2 или
3 частей.
5.5.1
Котлы типоразмеров 120 - 1200 кВт
B
Задвиньте теплоизоляцию [2] под обшивку
корпуса котла [1] и оберните её вокруг обшивки
корпуса котла [1].
B
Закрепите теплоизоляцию [2] скобами [3].
Рис. 15 Установка теплоизоляции корпуса котлов
120 - 1200 кВт
1
Обшивка корпуса котла
2
Теплоизоляция корпуса котла
3
Скобы
6 720 642 700-15.1O
1.
1.
2.
2.
4.
4.
4.
4.
3.
3.
3.
3.
2
1
7
8
3
4
6
5
Для правильного расположения
теплоизоляции корпуса выполняйте
следующее правило:
B
Перекрытие внахлест теплоизоляции
корпуса котла крепите скобами.
Во время монтажа теплоизоляции
выполняйте следующее:
B
Сначала смонтируйте переднюю
часть теплоизоляции корпуса котла.
B
У больших котлов теплоизоляция
состоит из нескольких матов.
Несколько теплоизоляционных
матов укладывайте вровень друг с
другом.
6 720 615 362-11.1SL
2
3
1
