Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
22
5.5.2
Котлы типоразмеров 1400 - 1850 кВт
B
Задвиньте теплоизоляцию [6] под обшивку
корпуса котла [1] и оберните её вокруг обшивки
корпуса котла [1].
B
Закрепите теплоизоляцию [6] скобами [2].
B
Приложите теплоизоляцию коллектора
дымовых газов [5] к котлу.
B
Наденьте облицовку [4] на теплоизоляцию [5] и
закрепите винтами [3].

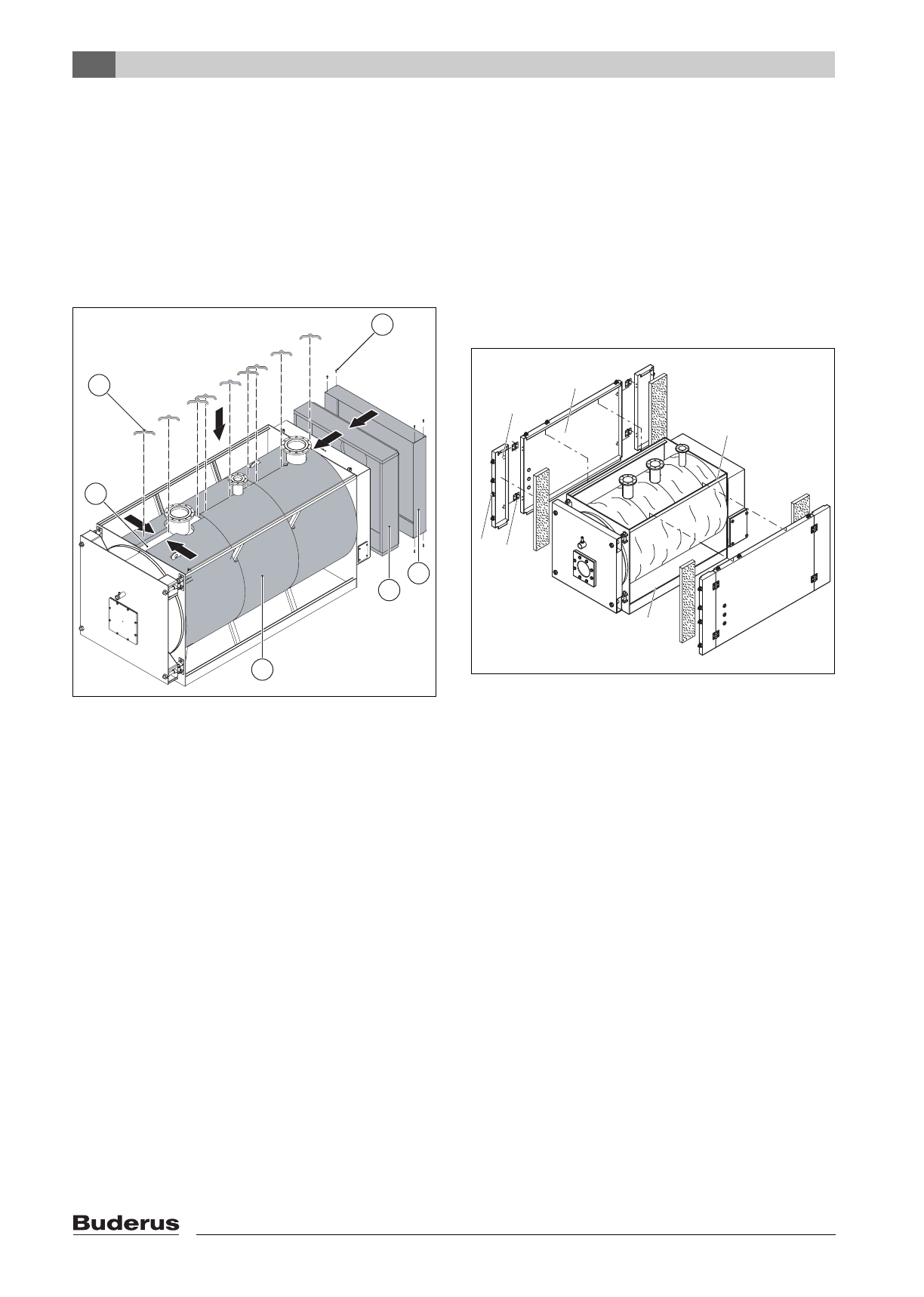

Рис. 16 Установка теплоизоляции корпуса котлов
1400 - 1850 кВт
1
Обшивка корпуса котла
2
Скобы
3
Винты
4
Облицовка теплоизоляции
5
Теплоизоляция коллектора дымовых газов
6
Теплоизоляция корпуса котла
5.6
Монтаж боковых стенок
5.6.1
Котлы типоразмеров 120 - 420 кВт
Боковые стенки с левой и правой стороны
монтируются одинаково. Боковые стенки
отличаются положением кабельного прохода.
B
Вставьте штифты [1].
B
Подвесьте боковые стенки [4] вверху и внизу в
траверсы рамы котла [5] и [6].
B
Прикрепите винтами малые боковые стенки [1] с
шарнирами [2] к боковым стенкам [4].
Рис. 17 Монтаж боковых стенок в котлах
120 - 420 кВт
1
Штифты
2
Шарниры
3
Малая боковая стенка
4
Большая боковая стенка
5
Верхняя боковая траверса
6
Нижняя боковая траверса
1
6
2
5
4
3
6 720 642 700-03.1O
2.
2.
2.
1.
3.
3.
4.
4.
3.
4.
2
4
1
3
5
6
6 720 615 362-13.1S
