Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
16
5
Монтаж
5.1
Установка котла
В этой главе приведена информация о том, как
правильно устанавливается котёл.
Требования к помещению установки
оборудования:
•
Площадка, на которую устанавливается котёл,
должна быть достаточно прочной и обладать
достаточной несущей способностью.
•
Помещение для установки котла должно быть
сухим и защищённым от холода.
•
Размеры помещения должны обеспечивать
правильную эксплуатацию оборудования.
Рекомендуемые минимальные расстояния от
стен
При сооружении фундамента или площадки под
котёл необходимо учитывать минимальные
расстояния от стен (
Æ
рис. 8 и таб. 9). Поверхность
фундамента должна выдерживать нагрузку, быть
ровной и горизонтальной. Передний край котла
должен располагаться заподлицо с кромкой
фундамента.
Пример установки котла приведен на рис. 8.
Подвеску дверцы горелки можно перенести с
правой стороны на левую (
Æ
глава 5.4 со стр. 20).
Данные по длине L и ширине B котла приведены в
главе 2.12, стр. 12.

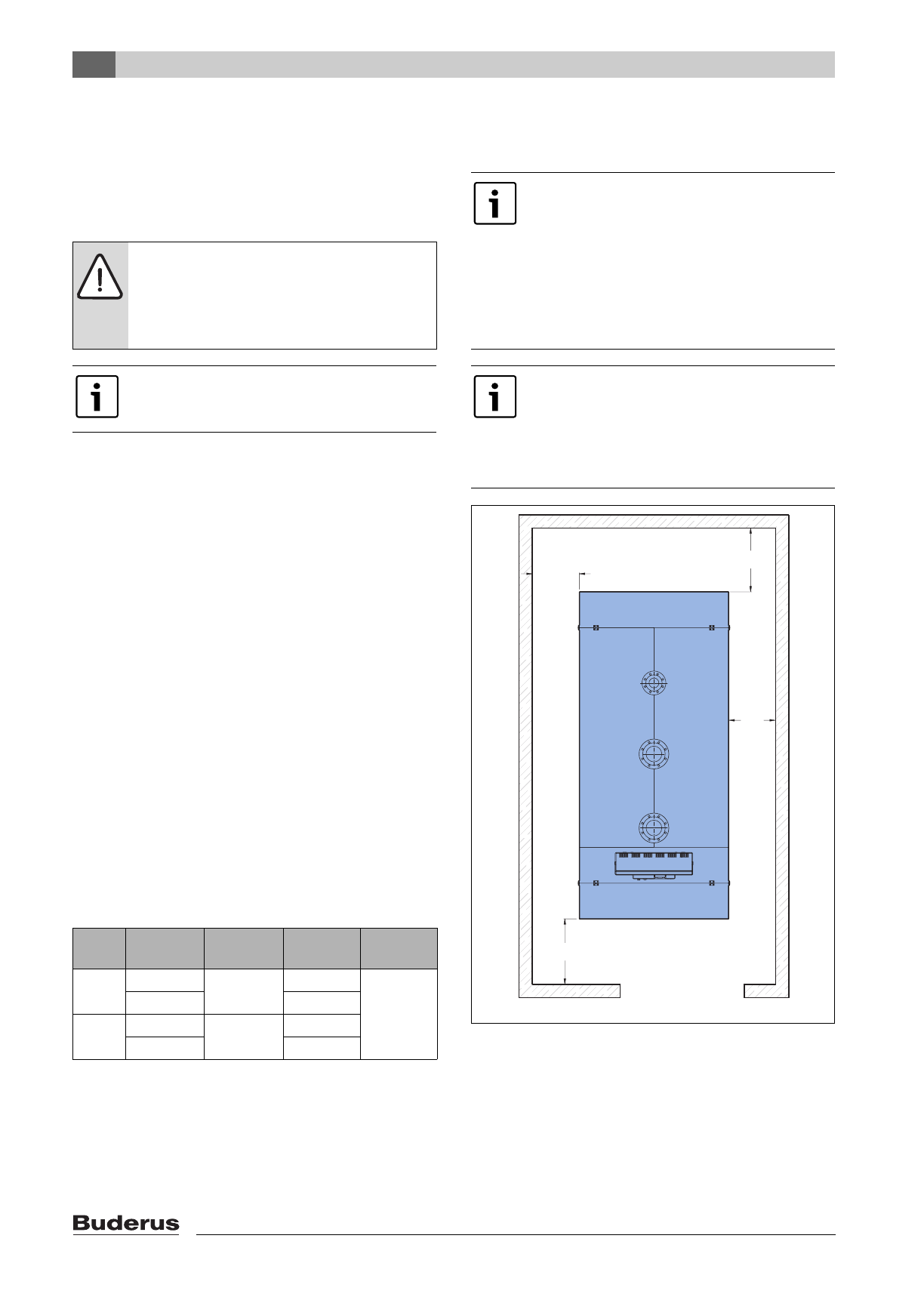

Рис. 8 Помещение для установки котла
(размеры в мм)
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования при
отрицательных температурах.
B
Котёл должен устанавливаться в
помещении, защищенном от холода.
Соблюдайте местные нормы и правила
Котёл
Типоразмер
котла
Расстояние
A
H
, мм
Расстояние
A
V
, мм
1)
1) Рассчитывайте расстояния A
V
и A
S
для стороны навески
дверцы горелки с учетом размера L
BR
(длины горелки)
Расстояние
A
S
, мм
Logano
SK645
120 – 300
1000
2000
250+L
BR
2)
2) Для Logano SK745 1400 - 1850 учитывайте размеры
системы управления для размера A
S
(на стороне
монтажа системы управления: 250+L
BR
+система
управления)
360 – 600
2100
Logano
SK745
730 – 1200
1000
2200
1400 – 1850
2500
Таб. 9 Заданные расстояния от стен
Если устанавливаются глушитель
и/или теплообменник дымовых
газов, то необходимо учитывать
дополнительное место для них.
Если система управления крепится
сбоку котла на кронштейне
(дополнительное оборудование), то
необходимые размеры возьмите из
инструкции по монтажу кронштейна.
Из-за корпусного шума требуется
разделение между фундаментом и
котлом, поэтому перед установкой
оборудования нужно выполнить
звукоизоляцию, например, уложить
звукоизолирующие подкладки.
A
S
A
V
A
S
A
