Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
26
Второй этап (
Æ
B
Установите штифты [1] и скобы [2] на верхней
части обшивки двери [3].
B
Уложите теплоизоляционные маты в три части
обшивки двери [3], [4] и [5].

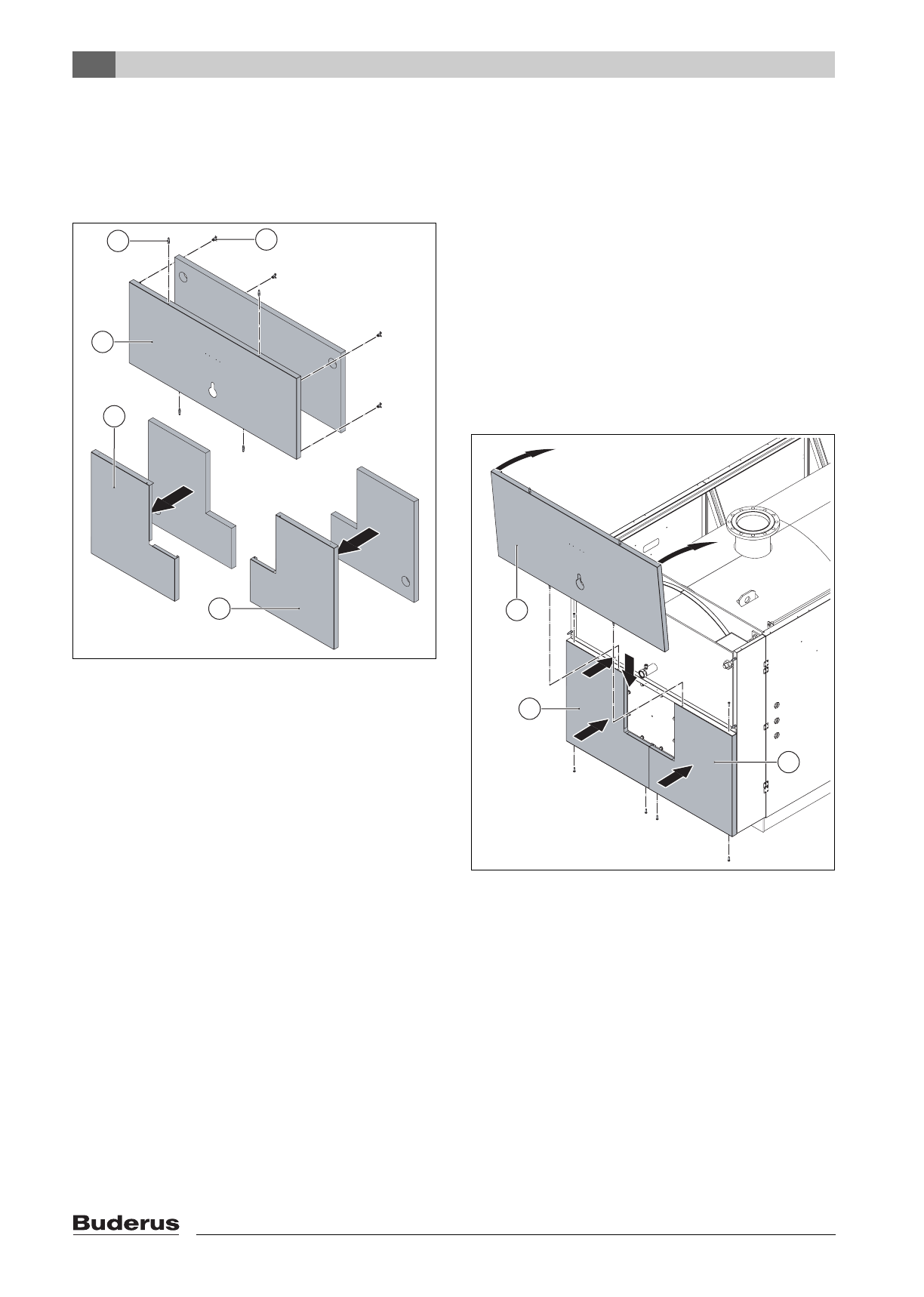

Рис. 25 Установка обшивки двери у котлов
1400 - 1850 кВт, второй этап
1
Штифт
2
Скобы
3
Верхняя часть обшивки двери
4
Левая нижняя часть обшивки двери
5
Правая нижняя часть обшивки двери
Третий этап (
Æ
рис. 26):
1. Установите левую нижнюю часть обшивки
двери [2] с теплоизоляционным матом между
уголком жёсткости.
2. Закрепите винтами левую нижнюю часть
обшивки двери [2].
3. Установите правую нижнюю часть обшивки
двери [3] с теплоизоляционным матом между
уголком жёсткости.
4. Закрепите винтами правую нижнюю часть
обшивки двери [3].
5. Установите верхнюю часть обшивки двери [1] с
теплоизоляцией на верхний уголок жёсткости.
6. Прижмите верхнюю часть обшивки двери к
малым боковым стенкам так, чтобы штифты
защёлкнулись в боковых стенках.
Рис. 26 Установка обшивки двери у котлов
1400 - 1850 кВт, третий этап
1
Верхняя часть обшивки двери
2
Левая нижняя часть обшивки двери
3
Правая нижняя часть обшивки двери
6 720 642 700-11.1O
1
4
2
3
5
2.
2.
4.
4.
6 720 642 700-12.1O
1.
3.
4.
1.
3.
4.
1.
3.
2.
4.
5.
5.
6.
6.
2
3
1
