Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
18
пуске. Необходимо избегать остроугольных
переходов между квадратными фланцами и
соединительными трубами. Также угол
переходного конуса на сужениях/расширениях
не должен превышать 30°.
•
Прокладывайте соединительные участки по
возможности восходящими к дымовой трубе
(под углом 45°). Если на конце дымовой трубы
имеются насадки, то они не должны
препятствовать свободному выходу дымовых
газов в атмосферу.
•
Образующийся конденсат должен
беспрепятственно стекать по всей длине,
обрабатываться и отводиться по местным
правилам (например, инструкция ATV 251).
•
Люки для чистки следует располагать согласно
местным инструкциям (например, DIN 18160-1,
DIN 18160-5, правила IVS 105), возможно
требуется согласование со специалистами по
дымовым трубам.
•
Необходимо выполнить разделение дымовой
трубы и котла (например, с помощью
компенсатора), чтобы не допустить передачу
корпусного шума.
•
Если в систему отвода дымовых газов
устанавливается заслонка, то к системе
управления обязательно должен быть
подключен датчик конечного положения,
передающий сигнал "ОТКРЫТО". Розжиг
горелки должно происходить только в том
случае, если от датчика поступает сигнал о
полностью открытой заслонке. Из-за времени
срабатывания привода заслонки возможно
падение температуры в котле. Установку
конечного положения "ЗАКРЫТО" следует
выполнить так, чтобы заслонка никогда не
могла закрыться полностью. Это позволяет
предотвратить повреждения из-за повышения
нагрева на горелке.
5.3.2
Установка уплотнительной манжеты
дымовой трубы (дополнительная
комплектация)
B
Установите уплотнительную манжету дымовой
трубы согласно рекомендациям прилагаемой
инструкции по её монтажу.
5.3.3
Монтаж датчика дымовых газов
(дополнительная комплектация)
B
Установите датчик температуры дымовых газов
в соответствии с прилагаемой инструкцией по
его монтажу.
5.3.4
Подключение котла к системе
трубопроводов
Выполняйте следующие рекомендации для
подключения котла к трубопроводной сети. Это
имеет большое значение для безаварийной
работы.
Подключение обратной линии отопления
B
Подсоедините обратную линию системы
отопления к месту её подключения на котле [3].

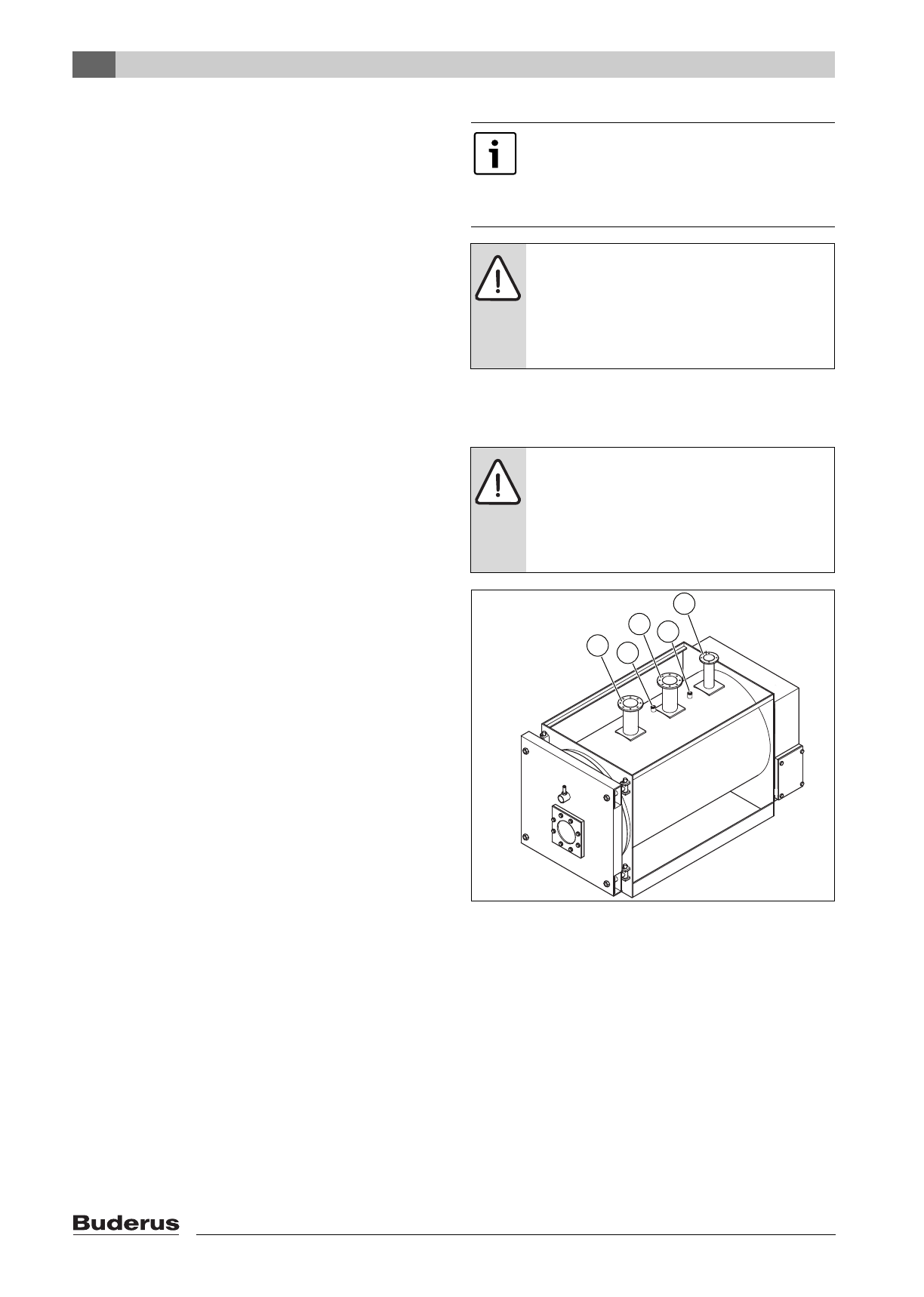

Рис. 10 Отопительный котёл Logano
120 - 1200 кВт
1
Подключение подающей линии котла (VK)
2
Предохранительная линия (VSL – подключение
предохранительного клапана заказчика)
3
Подключение обратной линии котла (RK)
4
Точка выполнения замеров (погружная гильза 3/4")
для 500 - 1200 кВт
5
Точка выполнения замеров (погружная гильза 3/4")
для 120 - 420 кВт
Подключение подающей линии отопления
B
Подсоедините подающую линию системы
отопления к месту её подключения на котле [1].
Загрязнения котловой воды
недопустимы.Мы рекомендуем
установить на обратной линии
грязеуловитель, не пропускающий
загрязнения в котёл.
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
неплотных соединений!
B
Все трубы для подключения котла
следует прокладывать без
напряжений.
УВЕДОМЛЕНИЕ:
повреждение
установки из-за низкой температуры
обратной линии!
B
Соблюдайте условия эксплуатации,
приведенные в Рабочем листе K6
(каталог).
6 720 645 478-04.1SL
1
5
4
3
2
