5
Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
28
5.10 Монтаж системы управления
(дополнительное оборудование)
В этой главе описывается монтаж систем
управления Logamatic 4212, 4321 и 4322, а также
комплекта температурных датчиков котла.
Система управления может быть установлена как
сверху на котле, так и на его боковой стенке с
использованием специального приспособления
(дополнительная комплектация).
При установке кронштейна для бокового
крепления системы управления выполняйте
рекомендации прилагаемой инструкции по его
монтажу.
Кроме того, здесь приведено описание прокладки
проводов к горелке и датчикам.
5.10.1 Котлы типоразмеров 120 - 1200 кВт
На рис. 29 показана система управления и
передняя крышка [1] сзади.
B
Отверните два винта [1] на крышке. Снимите
крышку вверх.
B
Вставьте крюки системы управления [4] в
отверстия крышки котла [5].
B
Сдвиньте систему управления вперед и затем
откиньте назад. Эластичные крюки [2] должны
войти в отверстия [3].
B
Закрепите двумя саморезами цоколь системы
управления к передней крышке котла справа и
слева от прохода для кабеля.

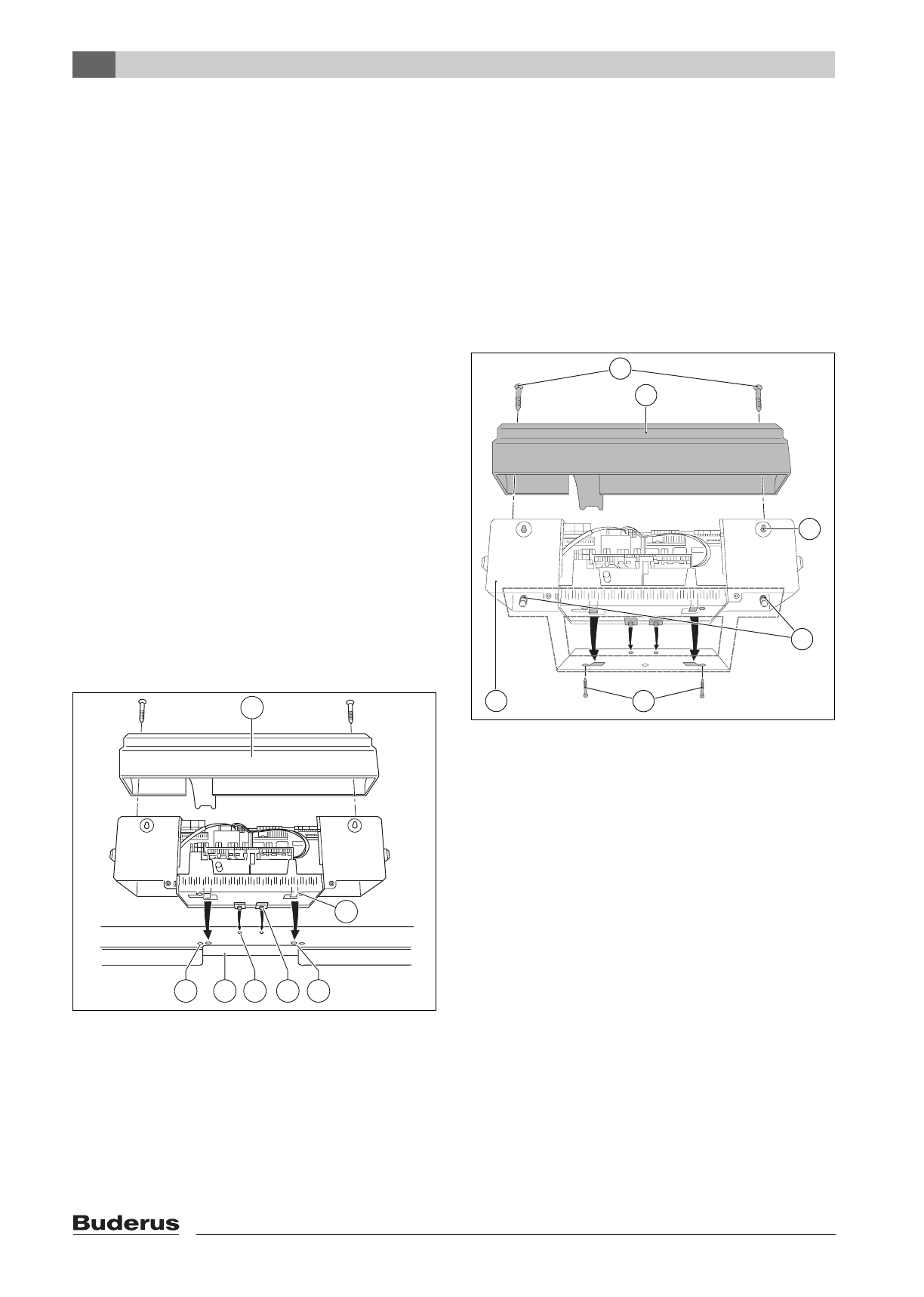

Рис. 29 Монтаж системы управления на котлах
120 - 1200 кВт
1
Крышка люка
2
Упругие крюки
3
Прямоугольные отверстия в передней верхней
крышке котла
4
Задвижные крюки
5
Овальные отверстия в передней крышке котла
6
Кабельный проход в передней крышке котла
7
Отверстия под саморезы
5.10.2 Котлы типоразмеров 1400 - 1850 кВт
На рис. 30 система управления и кронштейн
крепления показаны сзади (вид через переднюю
стенку).
B
Отверните два винта [1] на крышке. Снимите
крышку [2] вверх.
B
Выньте две заглушки [3] из системы управления.
B
Повесьте систему управления [6] на штыри [4]
кронштейна.
B
Закрепите систему управления [5] винтами к
кронштейну.
Рис. 30 Монтаж системы управления на котлах
1400 - 1850 кВт
1
Винты верхней крышки
2
Крышка люка
3
Заглушка
4
Штыри на кронштейне крепления системы
управления
5
Винты крепления системы управления
6
Система управления
1
2
4
5
6
3
7
6 720 615 362-18.2O
2
3
1
4
5
6 720 642 700-08.1O
6
