Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
30

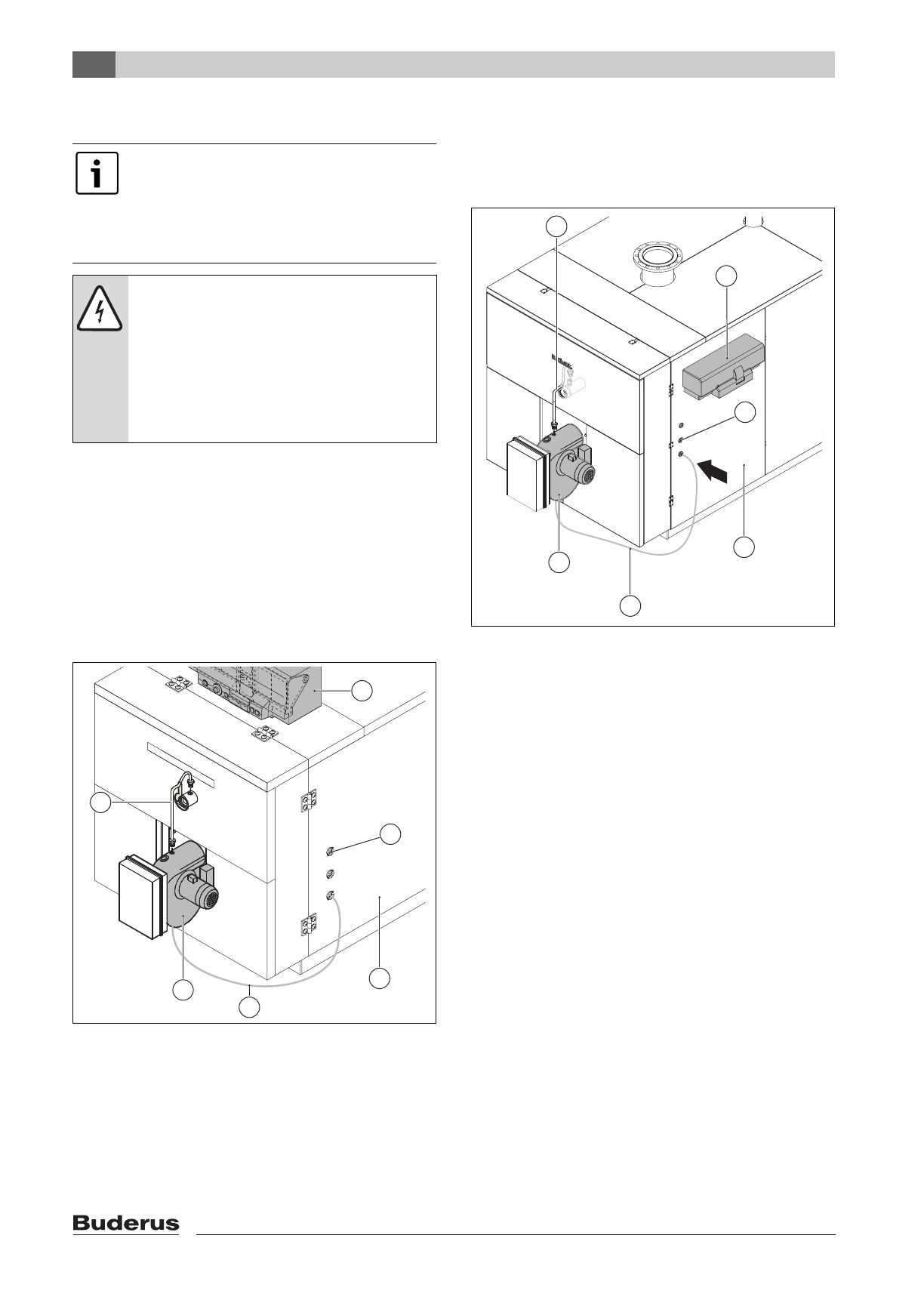

5.11 Прокладка кабеля горелки
B
Проведите кабель горелки [4] с фиксатором
через кабельный проход [2] в передней боковой
стенке [3].
B
Подключите кабель горелки [4] к системе
управления [1].
B
Подключите кабель [4] штекером (большой, не
показан) к горелке [5].
5.11.1 Котлы типоразмеров 120 - 1200 кВт
Кабель горелки напрямую выходит из основания
системы управления.
Рис. 33 Монтаж кабеля горелки у котлов
120 - 1200 кВт
1
Система управления
2
Кабельный проход
3
Передняя боковая стенка
4
Кабель горелки
5
Горелка
6
Трубка обдува смотрового стекла (
Æ
глава 5.7.3,
стр. 25)
5.11.2 Котлы типоразмеров 1400 - 1850 кВт
Кабель горелки проводится через кабельный ввод
для системы управления в передней боковой
стенке (
Æ
Рис. 34 Монтаж кабеля горелки у котлов
1400 - 1850 кВт
1
Система управления
2
Кабельный проход
3
Передняя боковая стенка
4
Кабель горелки
5
Горелка
6
Трубка обдува смотрового стекла (
Æ
глава 5.7.3,
стр. 25)
Кабель горелки нужно прокладывать со
стороны навески двери (заводской
вариант - справа).
Далее описывается монтаж на правой
стороне, для левой навески действия
выполняются аналогично.
ОПАСНО:
опасно для жизни из-за удара
электрическим током.
Для проводки кабеля горелки нужно
открыть штекерное соединение.
B
Работы с электрическим
оборудованием разрешается проводить
только специалистам, имеющим
соответствующую квалификацию.
6 720 645 478-7.1SL
3
1
2
4
5
6
1
5
4
6 720 645 478-12.1SL
3
2
6
