Enheten  må  installeres  på  en  robust  og  helt  flat  grunn;  hvis
enheten  installeres  på  en  balkong  eller  et  tak,  kan  det  være

nødvendig å anvende vektfordelende bærebjelker.
.

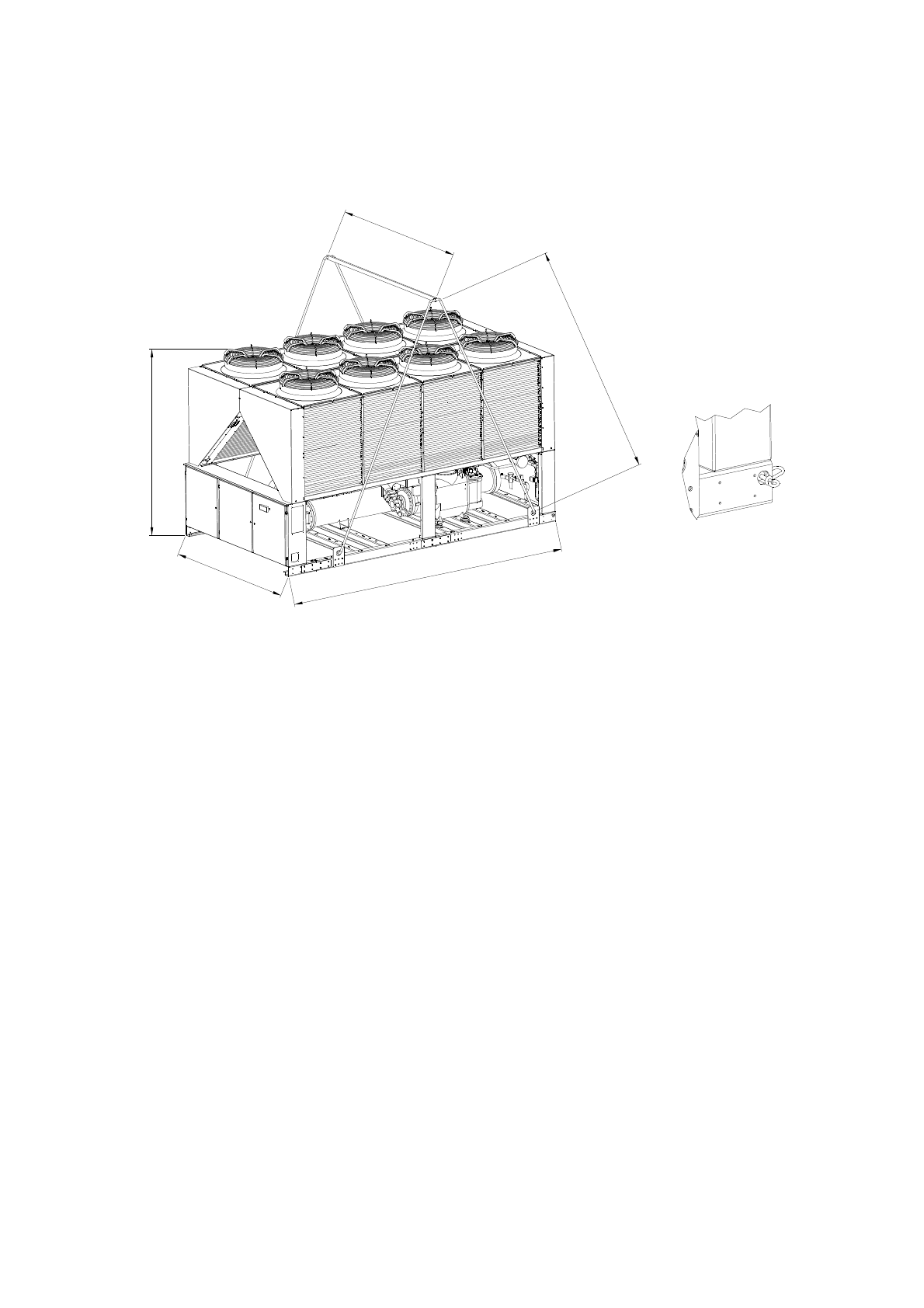

Figur 3 – Hvordan løfte enheten

Hvis  enheten  installeres  på  bakken  har  man  behov  for  et  solid
betongunderlag  på  minst  250  mm  og  som  har  en  større  overflate  enn
selve enheten. Underlaget må være i stand til å bære enhetens vekt.
Hvis enheten installeres på steder som er lett tilgjengelige for personer og
dyr,  råder  man  til  å  installere  gitter  som  verner  kondensatoren  og
kompressorens seksjoner.
For  å  garantere  best  mulig  effektivitet  på  installasjonsplassen,  må  man
følge forskriftene og instruksjonene som er oppført under:

−

Unngå resirkulering av luftstrøm.

−

Forsikre seg om at ingenting hindrer luftstrømmen.

−

Sørg for et sterkt og solid underlag slik at også støy og vibrasjoner
reduseres.

−

For  å  redusere muligheten for  at kondensatorbatteri  blir tilsmusset,
må ikke enheten installeres i miljø som er spesielt støvete.

−

Vannet i systemet må være veldig rent og alle spor etter olje og rust
må  fjernes.  Installer  et  mekanisk  filter  på  enhetens  rørledning  i
innløp.

Minste krav til avstand
Det er veldig viktig at man overholder minimums avstand på alle enheter.
Kun  på  denne  måten  oppnår  man  en  perfekt  ventilasjon  for
kondensatorbatteriene.
Når man avgjør hvor enheten skal plasseres, og for å garantere en riktig
luftstrømning, må man ta følgende vilkår i betraktning:

−

Unngå resirkulering av varm luft

−

Unngå utilstrekkelig lufttilførsel til den luftkjølte kondensatoren.


Begge vilkår kan forårsake en økning av kondenseringstrykket. Dette vil
igjen føre til en redusert energieffektivitet og kjølekapasitet.
Alle  enhetens  sider  må  være  tilgjengelige  for  å  utføre
vedlikeholdsinngrep  etter  installasjonen.  Figur  3  viser  minste  krav  til
plass.
Det vertikale luftutslippet må ikke tildekkes.
Hvis enheten er omringet av vegger eller andre hinder som er like høye
som  enheten,  må  denne  installeres  minst  2500  mm  fra  disse.  Hvis
hindringen er høyere, må enheten installers minst 3000 mm fra disse.
Hvis  enheten  installers  uten  at  man  overholder  anbefalte  minimums
avstander  fra  vegger  og/eller  vertikale  hindre,  kan  det  forekomme  en

blanding  av  resirkulering  av  varm  luft  og/eller  utilstrekkelig  lufttilførsel  til
den  luftkjølte  kondensatoren.  Dette  kan  føre  til  redusert  kapasitet  og
effektivitet.
Uansett vil mikroprosessoren gjøre det mulig for enheten å tilpasse seg
nye  driftsvilkår  og  gi  maksimal  kapasitet  under  tilgjengelig  forhold,  selv
om  avstanden  er  mindre  enn  anbefalt.  Dette  gjelder  ikke  hvis
driftsvilkårene

svekker

personlig

sikkerhet

og

enhetens

funksjonsstabilitet.
Når  man  plasserer to  eller flere  enheter  ved  siden  av  hverandre,  råder
man  til  å  opprettholde  en  avstand  på  minst  3600  mm  mellom
kondensatorbankene.
Vennligst ta kontakt med produsentens selger for andre løsninger.

Lydvern
Når  lydnivået  er  så  høyt  at  man  har  behov  for  spesielle  kontroller,  må
man  være  svært  nøye  når  enheten  isoleres  fra  basen  ved  hjelp  av
egnede  vibrasjonshindrende  elementer  (levert  som  tilleggsutstyr).    Det
må også installeres fleksible forbindelser på hydrauliske koblinger.

Vannledninger
Rørledningene  må  ha  et  lavest  mulig  antall  buer  og  minst  mulig
vertikale

retningsendringer.

På

denne

måten

reduseres

installasjonskostnadene betraktelig og systemets prestasjon forbedres.

Vannsystemet bør være utstyrt med:

1.  Vibreringshindrende  monteringer  for  å  redusere  overføringen

av vibrasjoner til strukturene.

2.  Isolerende ventiler for å isolere enheten fra vannsystemet under

serviceinngrep.

3.  Manuell eller automatisk utlufting ved systemets høyeste punkt;

dreneringsanordning ved systemets laveste punkt.

4.  Hverken  evaporator  eller  anordning  for  varmegjenvinning  må

være plassert ved enhetens høyeste punkt.

5.  En egnet anordning som klarer å opprettholde det hydrauliske

systemet under trykk (ekspansjonsbeholder, osv.).

6.  Målere  for  vanntemperatur  og  trykk  som  hjelper  operatøren

under service- og vedlikeholdsinngrep.
