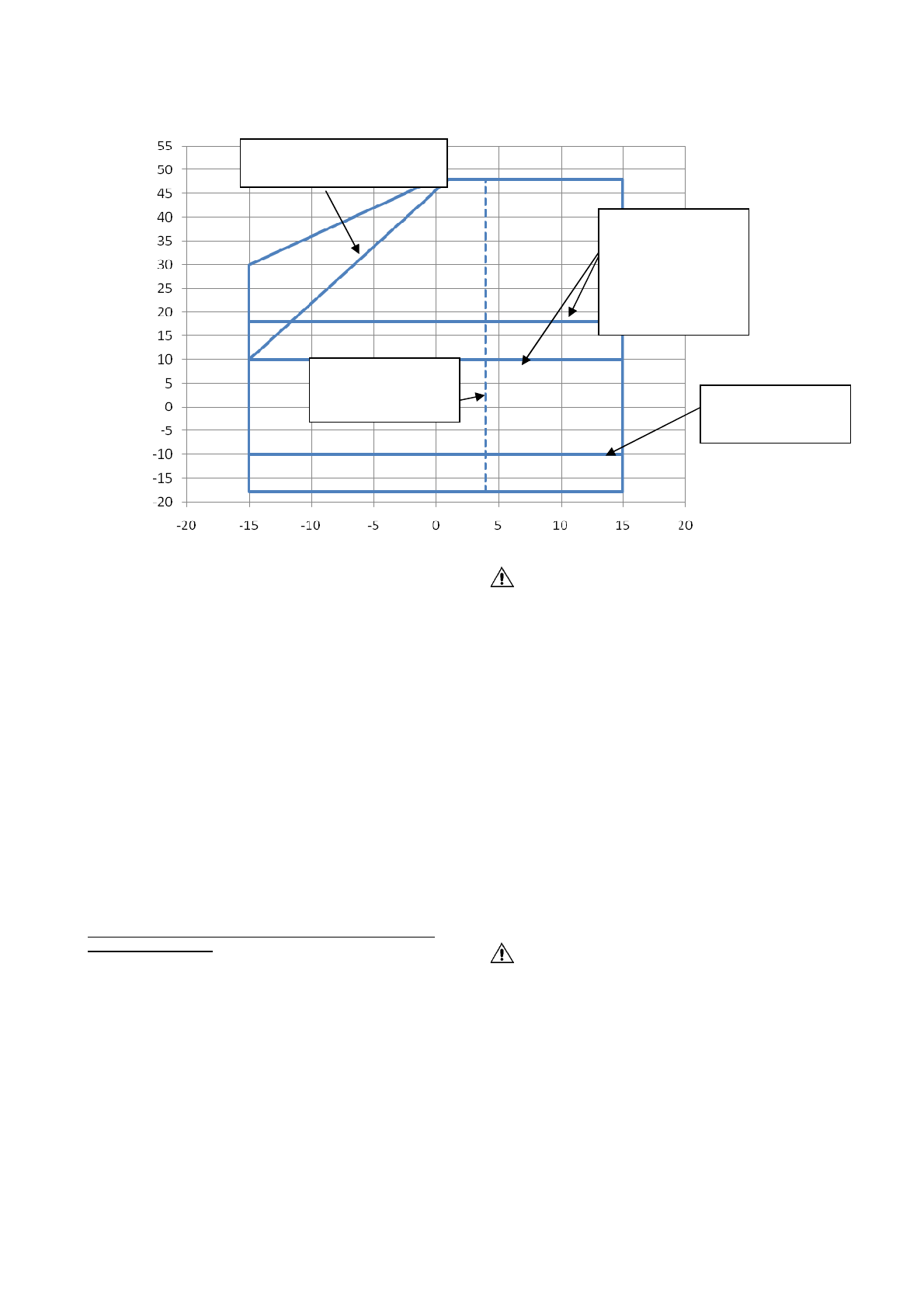

Abbildung 2 – Betriebsgrenzen

Sicherheit
Die Einheit ist fest am Untergrund zu verankern.
Die folgenden Anweisungen sind unbedingt zu beachten:

−

Die Einheit darf nur an den dafür vorgesehenen, in gelb markierten
Stellen an ihrem Gestell angehoben werden.

−

Vor der Wartung der elektrischen Bauteile müssen der Hauptschalter
der  Einheit  ausgeschaltet  und  die  Stromversorgung  abgeschaltet
werden.

−

Für Arbeiten an den elektrischen Bauteilen ist eine isolierte Unterlage
zu verwenden. Elektrische Bauteile nur in völlig trockenem Zustand
berühren.

−

An  scharfen  Kanten  und  der  Oberfläche  der  Sektion  des
Verflüssigers besteht Verletzungsgefahr. Direkten Kontakt vermeiden
und geeignete Schutzmaßnahmen treffen.

−

Vor  Wartungsarbeiten  an  den  Kühlerventilatoren  und/oder
Verdichtern Stromversorgung durch Abschalten des Hauptschalters
unterbrechen.  Bei  Nichtbeachtung  dieser  Vorschrift  kann  es  zu
schweren Verletzungen kommen.

−

Keine  festen  Gegenstände  in  die  Wasserleitungen  einführen,
während die Einheit mit der Anlage verbunden ist.

−

An  der  Wasserleitung  am  Zulauf  zum  Wärmetauscher  ist  ein
mechanischer Filter zu installieren.

−

Die  Einheit  ist  mit  Sicherheitsventilen  an  der  Hoch-  und
Niederdruckseite des Kältemittel-Kreislaufs ausgerüstet.

Das Entfernen der Schutzvorrichtungen an den beweglichen Teilen
ist strengstens verboten.

Bei  plötzlichem  Stillstand  der  Einheit  sind  die  Anweisungen  in  der
Bedienungsanleitung  der  Bedientafel  zu  beachten,  die  zu  der  dem
Endbenutzer ausgehändigten Dokumentation am Gerät gehören.

Es  wird  dringend  empfohlen,  die  Installations-  und  Wartungsarbeiten  im
Beisein  anderer  Personen  durchzuführen.  Bei  Unfällen  oder  Problemen
wie folgt verhalten:

-

Ruhe bewahren

-

Notruf-Taste drücken, wenn am Installationsort vorhanden

-

Verletzte Person von der Einheit entfernen und an einem warmen Ort
ausruhen lassen

-

Sofort  das  Notfall-Personal  im  Gebäude  oder  bei  einem  Erste-Hilfe-
Dienst verständigen.

-

Eintreffen des Hilfspersonals abwarten, ohne den Verletzten allein zu
lassen.

-

Dem Hilfspersonal sind alle notwendigen Informationen zu geben.

Kaltwassersatz  möglichst  nicht  in  Bereichen  installieren,  in  denen
während  der  Wartungsarbeiten  Gefahren  bestehen  können,  wie
Plattformen  ohne  Geländer  oder  Führungen  oder  in  Bereichen,  in
denen die Mindestabstände um das Gerät herum nicht eingehalten
werden können.

Lärm
In der Einheit entsteht Lärm hauptsächlich durch den Lauf der Verdichter
und der Lüfter.
Der Lärmpegel ist für jedes Modell in den Verkaufsunterlagen angegeben.
Wenn die Einheit ordnungsgemäß installiert, verwendet und gewartet wird,
ist für  den  abgegebenen  Schallpegel  keine  besondere  Schutzvorrichtung
erforderlich, die ständig neben der Einheit in Betrieb sein muss, weil keine
Gefahren bestehen.
Bei  Installationen  mit  besonderen  Schallschutzanforderungen  kann  es
erforderlich sein, zusätzliche Schalldämmvorrichtungen zu installieren.

Bewegen und Anheben
Während  des  Auf-/Abladens  vom  Transportfahrzeug  und  dem Bewegen
sind  Erschütterungen  und  Kollisionen  der  Einheit  zu  vermeiden.  Einheit
ausschließlich am Rahmen des Gestells schieben oder ziehen. Einheit im
Innern des Transportfahrzeugs fixieren, um Schäden durch Bewegung zu
vermeiden. Es ist dafür zu sorgen, dass kein Teil der Einheit während des
Transports und beim Auf-/Abladen herunterfallen kann.
Alle Einheiten sind mit gelb markierten Hubanschlagstellen versehen. Die
Einheit  darf  nur  an  diesen  Stellen  angehoben  werden,  wie  in  Abb.  3
gezeigt.Figure 3

Die  Hebeseile  und  Abstandsstangen  müssen  ausreichend
belastbar sein, um die Einheit sicher anzuheben. Das Gewicht der
Einheit ist deren Typenschild zu entnehmen.


Beim Anheben der Einheit ist mit größter Vorsicht und Sorgfalt vorzugehen.
Die Hebeanweisungen auf dem Klebeschild sind zu beachten. Einheit sehr
langsam anheben und dabei in Waage halten.


Aufstellung und Montage
Alle  Einheiten  sind  für  die  Außenaufstellung  vorgesehen,  auf  Balkonen
oder  ebenerdig,  vorausgesetzt  der  Installationsbereich  ist  frei  von
Hindernissen,  die  den  Luftstrom  zu  den  Verflüssigerregistern  behindern
können.
Die  Einheit  ist  auf  tragfähigen  und  völlig  waagerechten  Fundamenten  zu
installieren.  Wenn  die  Einheit  auf  Balkonen  oder  Dächern  installiert  wird,
kann es erforderlich sein, Träger zur Gewichtsverteilung zu verwenden.



Wasserauslauftemp. am Verdampfer (°C)

U

m

g

e

b

u

n

g

s

te

m

p

e

ra

tu

r

(°

C

)

Speedtroll erforderlich
(Umgebungstemp.  unter  -
10°C)


Regelung

der

Lüfterdrehzahl
erforderlich
(Umgebungstemp.  unter
18°C  bei  weniger  als  3
Lüftungseinheiten,

unter

10°C  bei  3  oder  mehr
Lüftungseinheiten)

KOMP. NUR BEI VOLLLAST
Über dieser Linie
(ICE-Modus)

Betrieb

mit

Glykol

(W asserauslauftemp.  am
Verdampfer unter 4°C)
