OORSPRONKELIJKE INSTRUCTIES IN HET ENGELS

Deze handleiding vormt een belangrijk document ter ondersteuning van het gekwalificeerde personeel, niettemin mag het

nooit dienen als vervanging van dit personeel.

Bedankt voor uw aankoop van deze chiller

LEES  AANDACHTIG  DEZE  HANDLEIDING  VOORALEER
VERDER  TE  GAAN  MET  DE  INSTALLATIE  EN  DE
OPSTART VAN DE GROEP.
EEN  ONJUISTE  INSTALLATIE  KAN  ELEKTRISCHE
SCHOKKEN,  KORTSLUITING,  LEKKEN,  BRAND  OF
ANDERE  SCHADE  AAN  APPARATUUR  OF  LETSELS  AAN
PERSONEN VEROORZAKEN.
DE  GROEP  MOET  DOOR  EEN  GESPECIALISEERDE
OPERATOR/TECHNICUS WORDEN GEÏNSTALLEERD.
DE  OPSTART  VAN  DE  GROEP  MOET  WORDEN
UITGEVOERD  DOOR  ERKENDE  SPECIALISTEN  DIE
GOED VOORBEREID ZIJN.
ALLE ACTIVITEITEN MOETEN WORDEN UITGEVOERD IN
OVEREENSTEMMING  MET  DE  PLAATSELIJKE  WETTEN
EN NORMEN.
DE  INSTALLATIE  EN  DE  OPSTART  VAN  DE  GROEP  IS
ABSOLUUT  VERBODEN  WANNEER  ALLE  INSTRUCTIES
DIE  IN  DEZE  HANDLEIDING  WORDEN  GEGEVEN  NIET
DUIDELIJK ZIJN.
CONTACTEER  DE  VERTEGENWOORDIGER  VAN  DE
FABRIKANT VOOR INLICHTINGEN EN TIPS IN GEVAL VAN
TWIJFEL.

Beschrijving

De  aangekochte  groep  is  een  “luchtcondensaat  chiller”,  een
machine ontwikkeld om water (of een mengsel van water en glycol)
te  koelen  binnen  de  hierna  beschreven  beperkingen.  De  werking
van  de  groep  is  gebaseerd  op  compressie,  condensatie  en
verdamping  van  de  stoom,  volgens  de  omgekeerde  Carnotcyclus.
De belangrijkste componenten zijn:
-

Schroefcompressor om de druk van de koelstoom te verhogen
van de verdampingsdruk naar de condensatiedruk.

-

Verdamper, waar de koelvloeistof onder lage druk verdampt en
zo het water afkoelt.

-

Condensator,  waar  de  stoom  van  de  hoge  druk  condenseert
en  zo  uit  de  omgeving  de  warmte  elimineert  die  uit  het
afgekoelde  water  werd  gehaald  dankzij  een  luchtgekoelde
warmtewisselaar.

-

Expansieventiel  dat  toelaat  de  druk  van  de  gecondenseerde
vloeistof  te  verminderden  van  de  condensatiedruk  naar  de
verdampingsdruk.

Algemene inlichtingen

Alle  groepen  worden  verzonden  met  elektrische  schema's,
gecertificeerde  tekeningen,  identificatielabel;  en  DOC
(Conformiteitverklaring);  deze  documenten  vermelden  alle
technische  gegevens  van  de  groep  die  werd  aangekocht  en
MOETEN  WORDEN  BESCHOUWD  ALS  INTEGRAAL  EN
ESSENTIEEL ONDERDEEL VAN DEZE HANDLEIDING

Bij  discrepantie tussen onderhavige  handleiding  en de  documenten
van  het  toestel,  raadpleeg  de  documenten  aan  boord  van  de
machine. Contacteer de vertegenwoordiger van de fabrikant in geval
van twijfel.

Het doel van deze handleiding is ervoor te zorgen dat de installateur
en  de  gekwalificeerde  operator  de  werking,  indienststelling  en  een
correct  onderhoud  van  de  groep  verzekeren,  zonder  personen,
dieren en/of voorwerpen in gevaar te brengen.

Ontvangst va de groep

Zodra  de  groep  aankomt  op  de  eindbestemming  voor  installatie,
moet ze geïnspecteerd worden om eventuele schade vast te stellen.
Alle  componenten  beschreven  in  de  verzendingsbon  moeten
geïnspecteerd en gecontroleerd worden.
Als  de  groep  beschadigd  is,  mag  het  beschadigde  materiaal  niet
weggenomen  worden:  meld  de  schade  onmiddellijk  aan  de
vervoermaatschappij en vraag om de groep te inspecteren.
Meld  de  schade  onmiddellijk  aan  de  vertegenwoordiger  van  de
fabrikant en stuur indien mogelijk foto's op die nuttig kunnen zijn om
de verantwoordelijkheid te bepalen.
De  schade  mag  niet  worden  gerepareerd  tot  er  een  inspectie  is
gebeurd door de vertegenwoordiger van de vervoermaatschappij.
Vooraleer  de  groep  te  installeren,  controleer  of  het  model  en  de
elektrische  spanning  vermeld  op  het  label  correct  zijn.  De
verantwoordelijkheid  voor  eventuele  schade  na  acceptatie  van  de
groep kan niet op de fabrikant worden verhaald.

Werkingslimieten

Opslag
De omgevingsomstandigheden moeten binnen de volgende limieten
vallen:
Minimum omgevingstemperatuur

:

-20°C

Maximum omgevingstemperatuur

:

57°C

Maximale relatieve vochtigheid

:

95% zonder condens

De  opslag  bij  een  temperatuur  onder  het  minimum  kan  de
componenten  beschadigen,  terwijl  de  opslag  bij  een  temperatuur
boven het maximum de veiligheidskleppen kan doen opengaan. De
opslag  in  een  vochtige  omgeving  kan  de  elektrische  componenten
beschadigen.

Werking
Een  werking  buiten  de  aangeduide  limieten  kan  de  groep
beschadigen.
Contacteer  de  vertegenwoordiger  van  de  fabrikant  in  geval  van
twijfel.


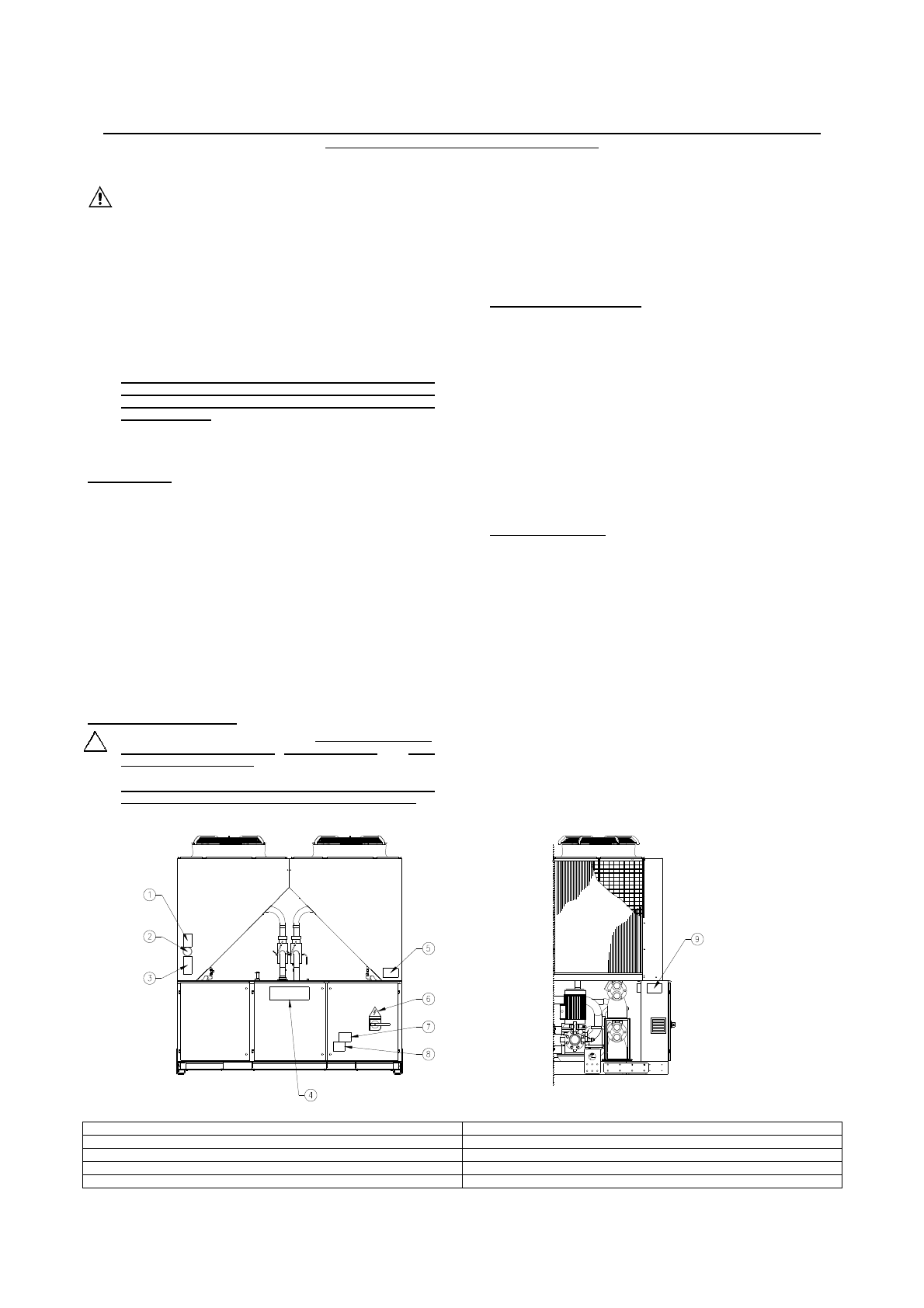

  Figuur 1 – Beschrijving van de etiketten op het elektrische paneel

Identificatie van het etiket

1 – Symbool van niet-ontvlambaar gas

6 – Symbool voor elektrisch gevaar

2 – Type gas

7 – W aarschuwing gevaarlijke spanning

3 – Gegevens identificatielabel van de groep

8 – W aarschuwing spanning van de kabels

4 – Logo van de fabrikant

9 – Instructies voor het optillen

5 – W aarschuwing vullen van het watercircuit
