ISTRUZIONI ORIGINALI IN INGLESE

Questo manuale costituisce un importante documento di supporto per il personale qualificato,

ma non può mai sostituirsi a esso.

Grazie per aver acquistato questo chiller

PRIMA  DI  PROCEDERE  CON  L’INSTALLAZIONE  E  L’AVVIO
DELL’UNITA’  LEGGERE  ATTENTAMENTE  IL  PRESENTE
MANUALE.
UN’INSTALLAZIONE  IMPROPRIA  PUO’  CAUSARE  SCOSSE
ELETTRICHE,  CORTOCIRCUITI,  PERDITE,  INCENDI  O  DANNI
DI  ALTRO  TIPO  ALL’APPARECCHIATURA  O  LESIONI  ALLE
PERSONE.
L’UNITA’

DEVE

ESSERE

INSTALLATA

DA

UN

OPERATORE/TECNICO PROFESSIONISTA.
L’AVVIO  DELL’UNITA’  DEVE  ESSERE  ESEGUITO  DA
PROFESSIONISTI AUTORIZZATI E PREPARATI.
TUTTE  LE  ATTIVITA’  DEVONO  ESSERE  EFFETTUATE  NEL
RISPETTO DELLE LEGGI E DELLE NORMATIVE LOCALI.
SE  LE  ISTRUZIONI  CONTENUTE  NEL  PRESENTE  MANUALE
NON  FOSSERO  CHIARE,  E’  ASSOLUTAMENTE  VIETATO
PROCEDERE

CON

L’INSTALLAZIONE

E

L’AVVIO

DELL’UNITA’.
IN  CASO  DI  DUBBIO  E  PER  MAGGIORI  INFORMAZIONI  E
CONSIGLI  CONTATTARE  IL  RAPPRESENTANTE  DEL
PRODUTTORE.

Descrizione

L’unità acquistata è un “chiller condensato ad aria”, una macchina pensata per
raffreddare l’acqua (o una miscela di acqua-glicole) entro determinati limiti che
verranno  indicati  più  avanti.  L’unità  funziona  basandosi  sulla  compressione,
condensazione  ed  evaporazione  del  vapore,  secondo  il  ciclo  di  Carnot
inverso, ed è composta principalmente da:
-

Un  compressore  a  vite  che  aumenta  la  pressione  del  vapore
refrigerante da quella di evaporazione a quella di condensazione.

-

Un  evaporatore  nel  quale  il  refrigerante  liquido  a  bassa  pressione
evapora raffreddando l’acqua.

-

Un  condensatore  dove  il  vapore  dell’alta  pressione  si  condensa
eliminando nell’atmosfera il calore rimosso dall’acqua raffreddata grazie
a uno scambiatore di calore raffreddato ad aria.

-

Una  valvola  di  espansione  che  consente  di  ridurre  la  pressione  del
liquido  condensato  da  quella  di  condensazione  a  quella  di
evaporazione.

Informazioni generali

Tutte  le  unità  vengono  consegnate  accompagnate  da  schemi
elettrici,  disegni  dotati  di  certificazione,  targhetta  identificativa  e

DOC (Dichiarazione di conformità). Questi documenti riportano tutti i
dati  tecnici  dell’unità  acquistata  e  SONO  DA  CONSIDERARE
PARTE  INTEGRANTE  ED  ESSENZIALE  DEL  PRESENTE
MANUALE.

In  caso  di  discrepanza  tra  il  presente  manuale  e  i  documenti
dell’apparecchiatura,  fare  riferimento  ai  documenti  che  accompagnano  la
macchina. In caso di dubbio contattare il rappresentante del produttore.

Lo  scopo  del  presente  manuale  è  far  sì  che  l’installatore  e  l’operatore
qualificato  garantiscano  un  funzionamento,  una  messa  in  servizio  e  una
manutenzione corretti dell’unità, senza causare rischi a persone, animali e/od
oggetti.

Ricezione dell’unità

Non  appena  l’unità  giunge  al  sito  finale  di  installazione  deve  essere
ispezionata per individuare la presenza di eventuali danni. Tutti i componenti
descritti nella bolla di consegna devono essere ispezionati e controllati.
Se  l’unità  presenta  dei  danni,  non  rimuovere  il  materiale  danneggiato  ma
comunicare immediatamente l’entità e la tipologia del danno alla compagnia di
trasporti, chiedendole di ispezionare l’unità, e al rappresentante del produttore,
inviando  se  possibile  delle  foto  che  possano  essere  utili  per  individuare  le
responsabilità.
Il danno non deve essere riparato finché non viene effettuata l’ispezione da
parte del rappresentante della compagnia di trasporti.
Prima di installare l’unità verificare che il modello e la tensione elettrica indicata
sulla  targhetta  siano  corretti.  Il  produttore  declina  ogni  responsabilità  per
eventuali danni che si verificano successivamente all’accettazione dell’unità.

Limiti operativi

Stoccaggio
Le condizioni ambientali devono rientrare nei seguenti limiti:
Temperatura ambiente minima

:

-20°C

Temperatura ambiente massima

:

57°C

Umidità relativa massima

:

95% senza condensa

Se  l’unità  viene  riposta  a  una  temperatura  inferiore  al  minimo  i  componenti
potrebbero danneggiarsi, mentre a una temperatura superiore al massimo le
valvole  di  sicurezza  potrebbero  aprirsi.  Lo  stoccaggio  in  un’atmosfera  di
condensa, infine, può danneggiare i componenti elettrici.

Funzionamento
Il funzionamento al di fuori dei limiti indicati può danneggiare l’unità.
In caso di dubbio contattare il rappresentante del produttore.

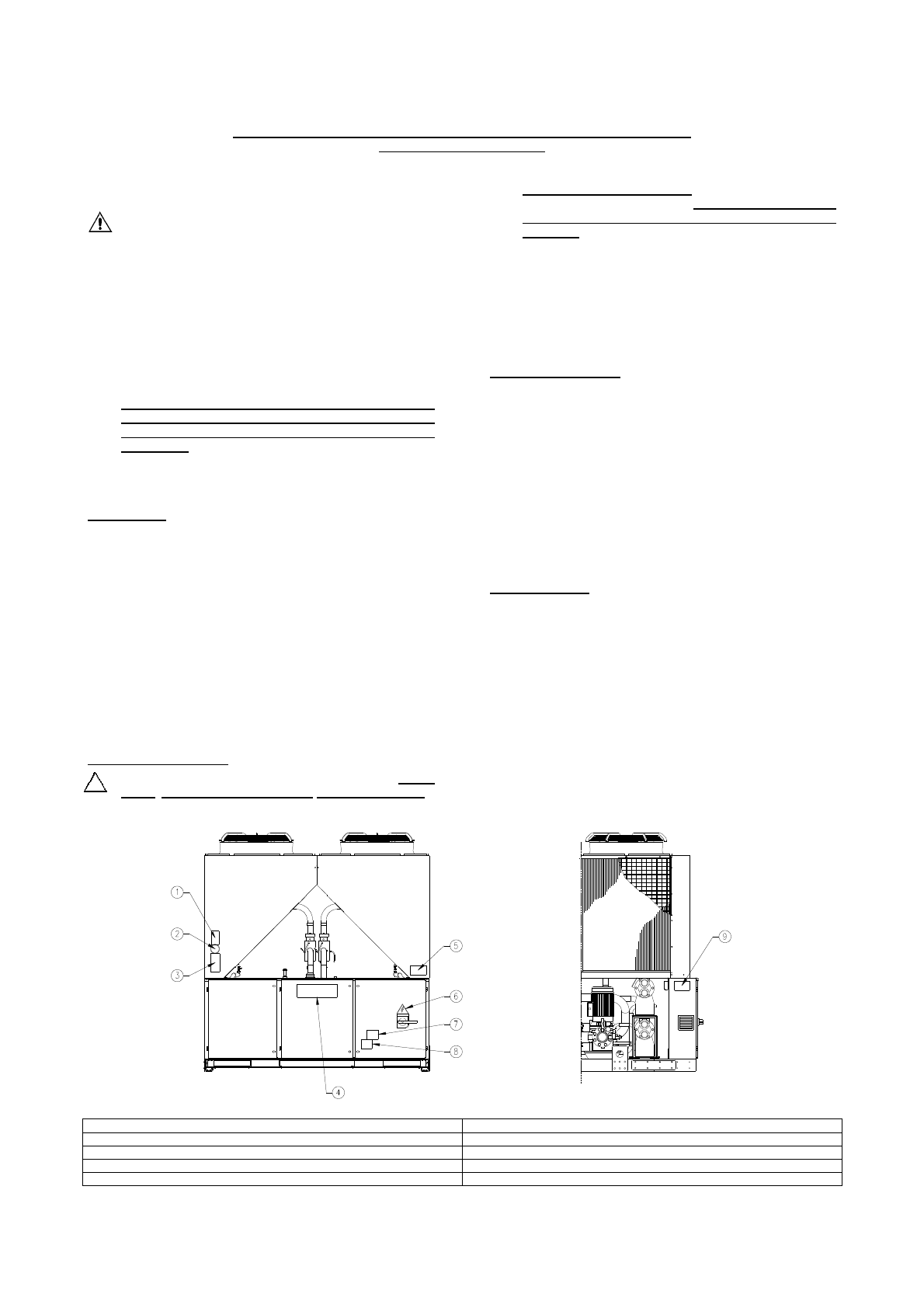

Figura 1 – Descrizione delle etichette applicate al pannello elettrico

Identificazione dell’etichetta

1 – Simbolo del gas non infiammabile

6 – Simbolo di pericolo elettrico

2 – Tipo di gas

7 – Avvertenza tensione pericolosa

3 – Dati della targa identificativa dell’unità

8 – Avvertenza serraggio dei cavi

4 – Logo del produttore

9 – Istruzioni di sollevamento

5 – Avviso riempimento circuito dell’acqua
