D-EIMAC00204-14EU - 27/152

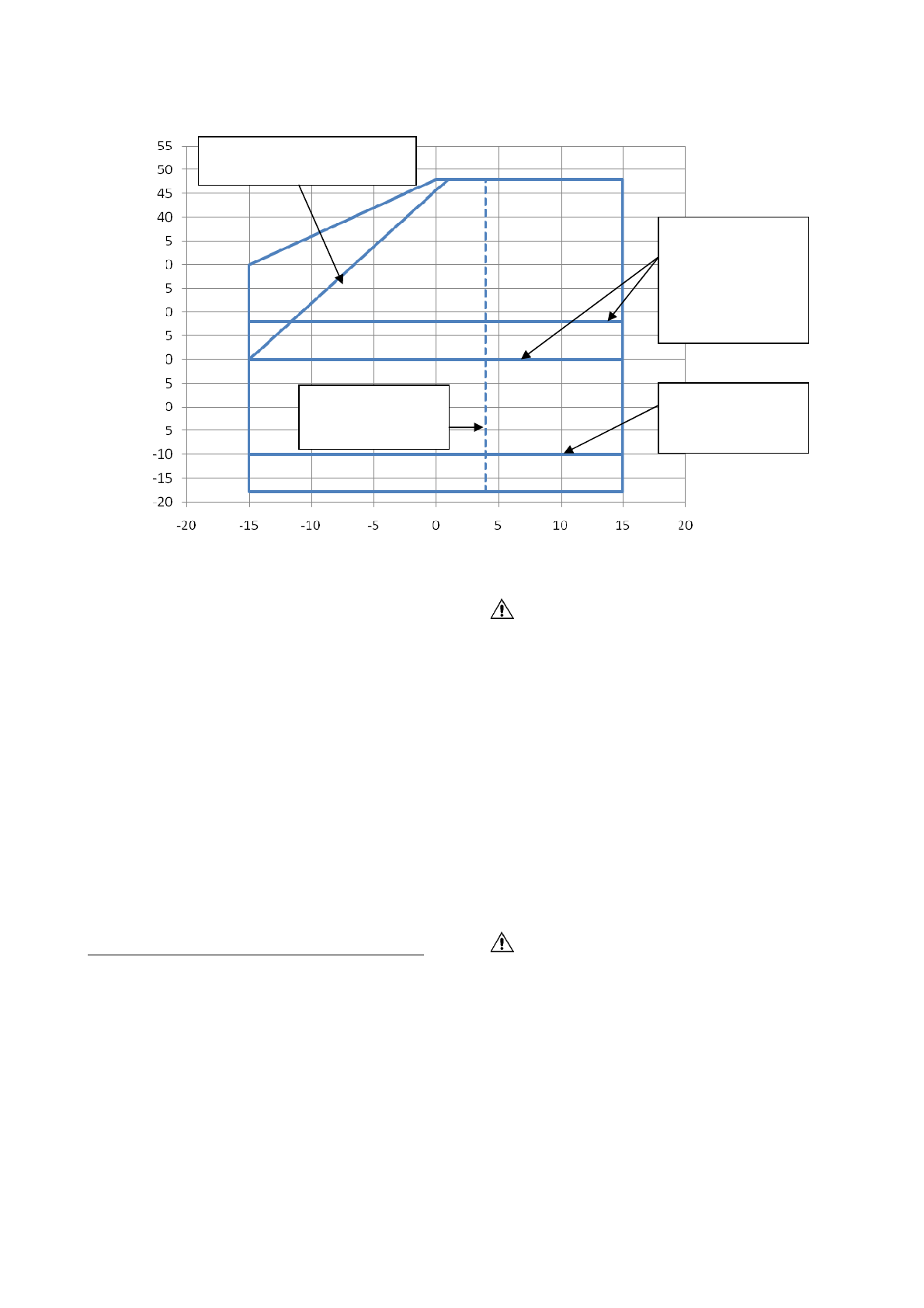

Figure 2 – Limites de fonctionnement

Sécurité
L'unité doit être solidement ancrée au sol.
Respecter impérativement les instructions suivantes:

−

L'unité peut être soulevée uniquement en utilisant les points prévus à cet effet
signalés en jaune et fixés à sa base.

−

Il est interdit d'accéder aux composants électriques sans avoir préalablement
ouvert l'interrupteur principal de l'unité et désactivé l'alimentation électrique.

−

Il est interdit d'accèder aux composants électriques sans utiliser de plate-forme
isolante. Ne pas accéder aux composants électriques en présence d'eau et/ou
d'humidité.

−

Les  bords  tranchants  et  la  surface  de  la  section  du  condensateur  peuvent
provoquer des lésions. Eviter le contact direct et utiliser les dispositifs de protection
appropriés.

−

Débrancher  l'alimentation  électrique  en  ouvrant  l'interrupteur  principal  avant
d'effectuer des opération de maintenance sur les ventilateurs de refroidissement
et/ou sur les compresseurs. Le non respect de cette règle peut engendrer de
graves lésions personnelles.

−

Ne pas introduire d'objets solides dans les tuyaux de l'eau pendant que l'unité est
connectée au système.

−

Un filtre mécanique doit être installé sur le tuyau de l'eau connecté à l'entrée de
l'échangeur de chaleur.

−

L'unité est munie de soupapes de sécurité installées sur les côtés de haute et
basse pression du circuit du réfrigérant.

Il est absolument interdit d'enlever toutes les protections des parties mobiles.

En  cas  d'arrêt  soudain  de  l'unité,  suivre  les  instructions  indiquéesa  sur  le  manuel
d’instructions  du  tableau  de  commande  qui  fait  partie  de  la  documentation
présente sur la machine livrée à l'utilisateur final.

Il  est  vivement  conseillé  d'effectuer  les  opérations  d'installation  et  d'entretien  avec
d'autres personnes. En cas de lésion accidentelle ou de problèmes, se comporter de la
manière suivante:

-

Garder son calme

-

Appuyer sur le bouton d'alarme, s'il est présent sur le lieu d'installation

-

Mettre la personne blessée dans un endroit chaud, loin de l'unité, et la placer en
position de repos

-

Contacter immédiatement le personnel d'urgence présent dans le bâtiment ou
un service de premier secours.

-

Attendre l'arrivée des opérateurs de secours sans laisser le blessé seul

-

Fournir toutes les informations nécessaires aux opérateurs des premiers secours.

Eviter d'installer le chiller dans des zones qui pourrient être dangereuses lors
des opérations d'entretien, telles que des plates-formes sans garde-corps ou
guides  ou  dans  des  zones  non  conformes  au  espaces  techniques  à
respecter autour du chiller.

Bruit
L'unité génère du bruit, principalement en raison de la rotation des compresseurs et des
ventilateurs.
Le niveau de bruit correspondant à chaque modèle est indiqué dans la documentation
de vente.
Si l'unité est installée, utilisée et entretenue correctement, le niveau d'émission sonore ne
requiert  l’emploi  d’aucun  dispositif  de  protection  spécial  pour  travailler  de  manière
continue à proximité de celle-ci.
Si  l'installation  implique  des  conditions  sonores  particulières,  il  peut  être  nécessaire
d'installer des dispositifs supplémentaires d'atténuation du bruit.

Manutention et levage
Eviter  de  heurter  et/ou  de  secouer  l'unité  lors  du  chargement/déchargement  du
véhicule de transport et lors de la manutention. Pousser ou tirer l'unité exclusivement à
partir du châssis de la base. Fixer l'unité à l'intérieur du véhicule de transport pour éviter
qu'elle se déplace et provoque des dommages. Faire en sorte qu0aucune partie de
l'unité ne chute lors du transport et ou du chargement/déchargement.
Toutes les unités sont munies de points de levage signalés en jaune. Seuls ces points
peuvent être utilisés pour soulever l'unité, comme indiqué sur la Figure 3Figure 3

Les câbles de levage et les barres d'espacement doivent être suffisamment
résistants pour soutenir l'unité en toute sécurité. Vérifier le poids de l'unité sur sa
plaque signalétique.


L'unité  doit  être  soulevée  avec  une  attention  et  un  soin  extrêmes,  en  suivant  les
instructions de levage indiquées sur l'étiquette. Soulever l'unité très lentement, en la
tenant parfaitement horizontale.


Positionnement et assemblage
Toutes les unités sont conçues pour les applications extérieures, sur des balcons ou au
sol, à condition que la zone d'installation soit privée d'obstacles susceptibles de réduire le
flux d'air vers les batteries à condensation.
L'unité doit être installée sur des fondations solides et parfaitement nivelées. Si l'unité est
installé sur un balcon ou un toit, il peut être nécessaire d'utiliser des longerons pour
ditribuer le poids.


Température  de  l'eau  en  sortie  de  l'évaporateur
(0°C)

T

e

m

p

é

ra

tu

ra

 a

m

b

ia

n

te

 (

°C

)

Régulateur

de

vitesse

nécessaire
(température

ambiante

inférieure à -10°C)


Modulation  de  la  vitesse
nécessaire des ventilateurs
(température

ambiante

inférieure  à  18°C  pour
moins  de  3  unités  de
ventilation,  inferieure  à
10°C  pour  3  unités  de
ventilation ou plus)

COMP. UNIQUEMENT A PLEINE CHARGE
Au-dessus de cette ligne
(modalité ICE)

Fonctionnement avec glycol
(température  de  l'eau  en
sortie

de

l'évaporateur

inférieure à 4°C)
