D-EIMAC00204-14EU - 61/152

INSTRUÇÕES ORIGINAIS EM INGLÊS

Este manual constitui um importante documento de suporte para as pessoas qualificadas mas nunca poderá substituí-las.

Agradecemos por ter adquirido este chiller

LER ATENCIOSAMENTE O PRESENTE MANUAL ANTES DE
EFETUAR A INSTALAÇÃO E A ATIVAÇÃO DA UNIDADE.
A  INSTALAÇÃO  IMPRÓPRIA  PODE  CAUSAR  CHOQUES
ELÉTRICOS,

CURTO-CIRCUITOS,

VAZAMENTOS,

INCÊNDIOS OU OUTROS DANOS PARA A APARELHAGEM,
ALÉM DE LESÕES PARA AS PESSOAS.
A

UNIDADE

DEVE

SER

INSTALADA

POR

UM

OPERADOR/TÉCNICO PROFISSIONAL.
A ATIVAÇÃO  DEVE SER EFETUADA POR PROFISSIONAIS
AUTORIZADOS E PREPARADOS.
PORÉM,  AS  ATIVIDADES  DEVEM  SER  EFETUADAS  DE
ACORDO COM AS LEIS E NORMATIVAS LOCAIS.
A  INSTALAÇÃO  E  A  ATIVAÇÃO  DA  UNIDADE  SÃO
PROIBIDAS  SE  TODAS  AS  INSTRUÇÕES  CONTIDAS  NO
PRESENTE MANUAL NÃO FOREM CLARAS.
EM  CASO  DE  DÚVIDAS,  INFORMAÇÕES  E  CONSELHOS
CONTACTAR O REPRESENTANTE DO PRODUTOR.

Descrição

A  unidade  adquirida  é  um  “chiller  condensado  a  ar”,  uma  máquina
pensada  para  resfriar  a  água  (ou  mistura  de  água-glicol)  dentro  dos
limites  descritos  a  seguir.  O  funcionamento  da  unidade  é  baseado  na
compressão,  condensação  e  evaporação  do  vapor  de  acordo  com  o
ciclo de Carnot inverso. Os principais componentes são:
-

Compressor  de  parafuso  para  aumentar  a  pressão  do  vapor
refrigerante da evaporação a da condensação.

-

Evaporador,  onde  o  refrigerante  líquido  a  baixa  pressão  evapora
arrefecendo a água.

-

Condensador,  onde  o  vapor  de  alta  pressão  se  condensa
eliminando  na  atmosfera  o  calor  removido  da  água  arrefecida
graças a um permutador de calor arrefecido a ar.

-

Válvula  de  expansão  que  permite  reduzir  a  pressão  do  líquido
condensado de condensação a de evaporação.

Informações gerais

Todas as unidades são designadas com esquemas elétricos ,
desenhos  certificados    placa  de  identificação  e  DOC
(Declaração  de  conformidade).  Estes  documentos  mostram
todos os dados técnicos da unidade que foi adquirida e DEVEM
SER

CONSIDERADOS

PARTE

INTEGRANTE

E

ESSENCIAIS DESTE MANUAL.

Em caso de discrepância entre o presente manual e os documentos da
aparelhagem referir-se aos documentos que se encontram na máquina.
Em caso de dúvida contactar o representante do produtor.

O presente manual tem como objetivo garantir ao instalador e operador
o  funcionamento,  ativação  e  manutenção  corretos  da  unidade,  sem
causar riscos às pessoas, animais e ou objetos.

Recebimento da unidade

Assim  que  a  unidade  chegar  ao  local  final  de  instalação  deve  ser
inspeccionada  para  individualizar  eventuais  danos.  Todos  os
componentes descritos na nota de entrega devem ser inspeccionados e
controlados.
Se  a  unidade  estiver  danificada  não  remover  o  material  danificado  e
comunicar,  imediatamente,  o  dano  à  empresa  transportadora  e  pedir
para que a unidade seja inspeccionada.
Comunicar imediatamente o dano ao representante do produto e enviar,
se  possível,  fotografias  que  possam  ser  úteis  para  individualizar  as
responsabilidades.
O dano não deve ser consertado até que o representante da empresa
transportadora efetue a insepecção.
Antes  de  instalar  a  unidade  verificar  se  o  modelo  e  a  tensão  elétrica
indicada  na  placa  estão  corretos.  A  responsabilidade  por  eventuais
danos,  depois  que  a  unidade  foi  aceita  e  recebida,  não  pode  ser
atribuída ao produtor.

Limites operativos

Depósito
As condições ambientais devem haver os seguintes limites:
Temperatura ambiente mínima

:

-20°C

Temperatura ambiente máxima

:

57°C

Humidade máxima relativa

:

95% sem condensação

O  depósito  com  temperatura  inferior  ao  mínimo  pode  danificar  os
componentes  e  o  depósito  efetuado  em  temperatura  superior  ao
máximo  pode  fazer  com  que  as  válvulas  de  segurança  abram.  O
depósito em atmosfera de condensação pode danificar os componentes
elétricos.

Funcionamento
O funcionamento fora dos limites indicados pode danificar a unidade.
Em caso de dúvida contactar o representante do produtor.


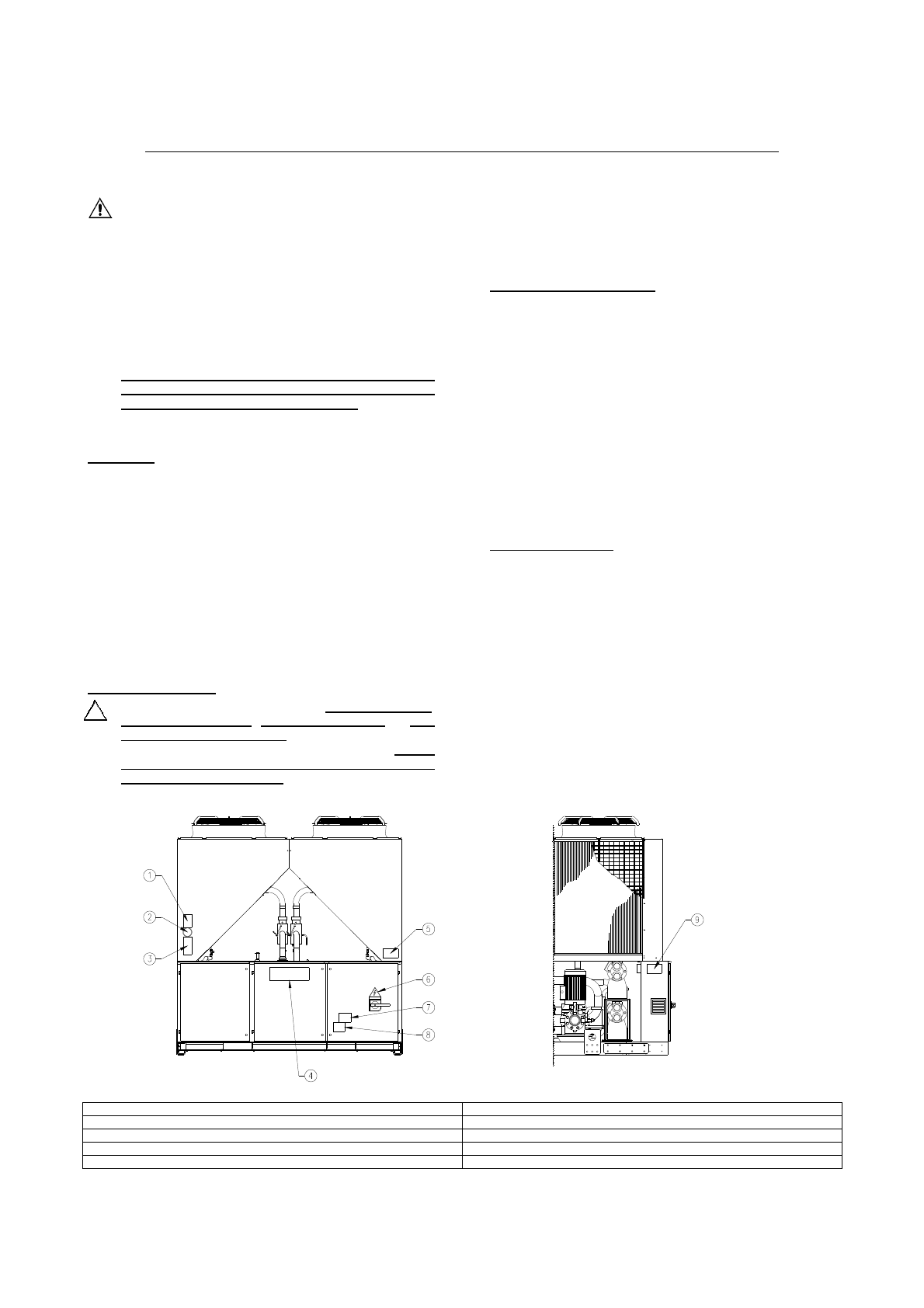

Figura 1 – Descrição das etiquetas aplicadas ao painel elétrico

Identificação da etiqueta

1 – Símbolo do gás não inflamável

6 – Símbolo de perigo elétrico

2 – Tipo de gás

7 – Advertência de tensão perigosa

3 – Dados da placa de identificação da unidade

8 – Advertência fixação dos cabos

4 – Logotipo do produtor

9 – Instruções de elevação

5 – Advertência do enchimento do circuito da água
