         D–EIMAC00204-14EU - 63/152

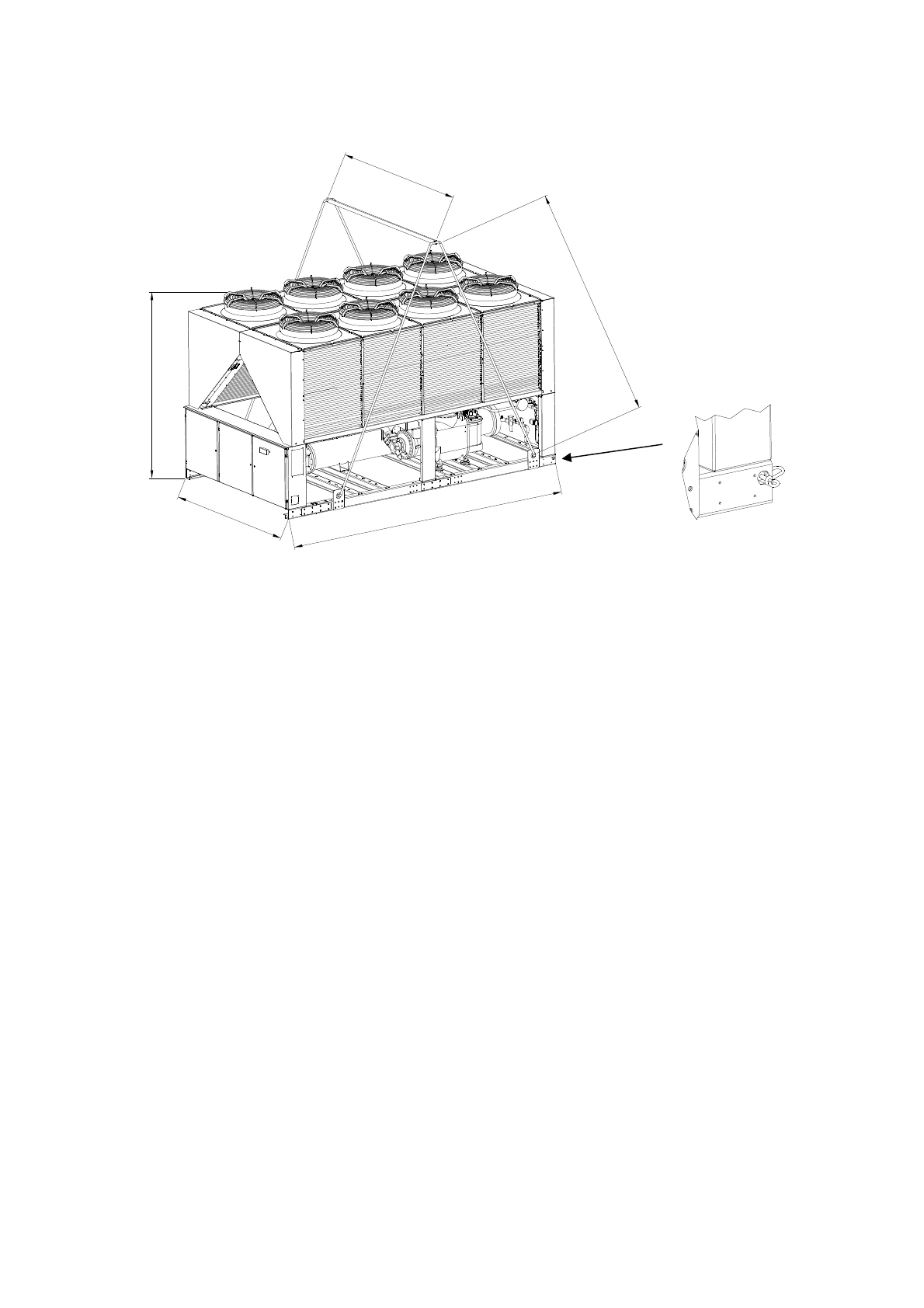

Figura 3 – Elevação da unidade

Para a instalação à terra deve haver uma base de cimento resistente, com
250 mm de espessura mínima e largura superior à da unidade e que seja
capaz de sustentar o seu peso.
Se a unidade for instalada em locais facilmente acessíveis às pessoas e
animais  é  aconselhável  instalar  grades  de  proteção  para  as  seções  do
condensador e do compressor.
É  necessário  seguir  as  precauções  e  instruções  descritas  a  seguir  para
garantir os melhores rendimentos no local de instalação.

−

Evitar a recirculação do fluxo do ar.

−

Verificar se há obstáculos que impeçam o correto fluxo do ar.

−

Verificar  se  as  fundações  são  resistentes  e  sólidas  para  reduzir  o
rumor e as vibrações.

−

Evitar que a unidade seja instalada em ambientes com muito pó para
reduzir a contaminação das baterias condensantes com a sujeira.

−

A água no sistema deve ser muito limpa e todos os vestígios de óleo e
ferrugem devem ser removidos. Deve ser instalado um filtro de água
mecânico no tubo de entrada da unidade.

Requisitos de mínimos espaços
É fundamental respeitar as distâncias mínimas em todas as unidades para
garantir a ventilação ideal das baterias condensantes.
Ao decidir onde posicionar a unidade, e para garantir um adequado fluxo
de ar, considerar os seguintes fatores:

−

Evitar a circulação de ar quente;

−

Evitar a alimentação insuficiente de ar para o condensador arrefecido
a ar.


Ambas condições podem causar um aumento da pressão de condensa
que  comporta  a  redução  da  eficiência  de  energia  e  da  capacidade
refrigerante.
Todos os lados da unidade devem ser acessíveis para que seja possível
executar operações manutenção após a instalação.
A descarga vertical do ar não deve ser obstruído.
Se  a  unidade  for  circundada  por  paredes  e  obstáculos  com  a  mesma
altura da unidade, esta deve ser instalada em uma distância não inferior a
2500  mm.  Se  estes  obstáculos  são  mais  altos  a  unidade  deve  ser
instalada em uma distância não inferior a 3000 mm.
Se  a  unidade  for  instalada  sem  observar  as  distâncias  mínimas
aconselhadas  para  paredes  e  obstáculos  verticais  pode  ocorrer  a
combinação de circulação de ar quente e ou alimentação insuficiente para

o condensador arrefecido a ar que pode gerar a redução da capacidade e
eficiência.
O  micro-processador  permite  que  a  unidade  seja  adaptada  às  novas
operações  de  funcionamento,  fornecendo  a  capacidade  máxima
disponível em determinadas circunstâncias, mesmo se a distância lateral
for  inferior  ao  dado  aconselhado,  exceto  se  as  condições  operativas
influirem na segurança das pessoas ou na confiança da unidade.
Quando duas ou mais unidades forem posicionadas uma ao lado da outra
é aconselhável respeitar uma distância de, pelo menos, 3600 mm entre as
bancadas do condensador.
Para ulteriores soluções, consultar um representante do produtor.

Proteção sonora
Quando  os  níveis  de  emissão sonora  solicitarem  um  controlo  especial é
necessário  prestar  muita  atenção  para  isolar  a  unidade  de  sua  base,
instalando  elementos  anti-vibratórios  de  modo  apropriado  (fornecidos
como  opcional).  As  juntas  flexíveis  devem  ser  instaladas  também  nas
ligações hidráulicas.

Tubos da água
Os tubos devem ser projetados com menos curvas e trocas verticais de
direção  possíveis.  Neste  modo,  os  custos  de  instalação  são
notavelmente reduzidos e os rendimentos do sistema melhoram.
O sistema hidráulico deve ter:

1.      Montagem  anti-vibração  para  reduzir  a  transmissão  das

vibrações às estruturas.

2.      Válvulas isolantes para isolar a unidade do sistema hidráulico

durante as operações de assistência.

3.      O dispositivo de purga do ar manual ou automático deve estar

no ponto mais alto do sistema e o dispositivo de drenagem no
ponto mais baixo.

4.       O evaporador e o dispositivo de recuperação de calor que não

estejam posicionados no ponto mais alto do sistema.

5.       Um  dispositivo  adequado  que  possa  manter  o  sistema

hidráulico sob pressão (tanque de expansão, etc).

6.       Indicadores de pressão e temperatura de água que possam

auxiliar  o  operador  durante  as  operações  de  assistência  e
manutenção.

2

3

5

5

4

0

0

0

240

0

223

4

L
