D-EIMAC00204-14EU - 19/152

ORIGINALANLEITUNG IN ENGLISCH

Diese Anleitung ist ein wichtiges Dokument zur Unterstützung des Fachpersonals, dennoch kann es niemals ein Ersatz für das Personal sein.

Vielen Dank für den Kauf dieses Kaltwassersatzes

DIESE  ANLEITUNG  BITTE  VOR  DER  INSTALLATION  UND  DER
INBETRIEBNAHME AUFMERKSAM LESEN.
BEI  EINER  UNSACHGEMÄSSEN  INSTALLATION  KANN  ES  ZU
ELEKTRISCHEN  SCHLÄGEN,  KURZSCHLÜSSEN,  LECKAGEN,
BRÄNDEN  ODER  ANDEREN  SCHÄDEN  AM  GERÄT  BZW.
VERLETZUNGEN AN PERSONEN KOMMEN.
DIE  EINHEIT  MUSS  DURCH  FACHPERSONAL  INSTALLIERT
WERDEN.
DIE

INBETRIEBNAHME

DER

EINHEIT

MUSS

DURCH

AUTORISIERTES

UND

GESCHULTES

FACHPERSONAL

ERFOLGEN.
SÄMTLICHE ARBEITEN SIND GEMÄSS GESETZ UND ÖRTLICHER
VORSCHRIFTEN AUSZUFÜHREN.
INSTALLATION  UND  INBETRIEBNAHME  DER  EINHEIT  SIND
STRENGSTENS  VERBOTEN,  WENN  NICHT  ALLE  IN  DER
VORLIEGENDEN  ANLEITUNG  ENTHALTENEN  ANWEISUNGEN
EINDEUTIG SIND.
BITTE BEI  ALLEN  ZWEIFELSFÄLLEN  UND  BEI  FRAGEN  AN  DEN
VERTRETER DES HERSTELLERS WENDEN.

Beschreibung

Die erworbene Einheit ist ein „luftgekühlter Kaltwassersatz“, d. h. eine Maschine zum
Kühlen  von  Wasser  (oder  einer  Wasser-Glykol-Mischung)  in  den  nachstehend
beschriebenen  Grenzen.  Der  Betrieb  der  Einheit  basiert  auf  der  Kompression,
Kondensation  und  Verdampfung  nach  dem  umgekehrten  Carnot-Zyklus.  Die
wichtigsten Komponenten sind:
-

Schraubenverdichter  zur  Druckerhöhung  des  Kältemitteldampfes  vom
Verdampfungs- auf den Kondensationsdruck.

-

Verdampfer, in dem das flüssige Kältemittel bei geringem Druck verdampft
und so das Wasser kühlt.

-

Verflüssiger,  in  dem  der  Hochdruckdampf  kondensiert  und  so  die  dem
gekühlten  Wasser  entzogene  Wärme  mithilfe  eines  luftgekühlten
Wärmetauschers in die Atmosphäre abführt.

-

Expansionsventil,  mit  dem  der  Druck  der  kondensierten  Flüssigkeit  vom
Kondensations- auf den Verdampfungsdruck vermindert wird.

Allgemeine Informationen

Alle  Einheiten  werden  mit  Schaltplänen,  geprüften  Zeichnungen,
Typenschild  und  DOC  (Konformitätserklärung)  ausgeliefert;  diese
Unterlagen  zeigen  alle  technischen  Daten  der  erworbenen  Einheit  und

GELTEN  ALS  FESTER  UND  WESENTLICHER  BESTANDTEIL
DIESER ANLEITUNG.

Bei Unstimmigkeiten zwischen der vorliegenden Anleitung und den Unterlagen des
Geräts gelten stets die Unterlagen am Gerät. In Zweifelsfällen bitte an den Vertreter
des Herstellers wenden.
Zweck der  vorliegenden  Anleitung ist  es,  dem  Installateur  und dem qualifizierten
Techniker alle für die korrekte Installation, Inbetriebnahme und Wartung der Einheit
erforderlichen  Informationen  an  die  Hand  zu  geben,  ohne  dass  Gefahren  für
Personen, Tiere oder Sachen entstehen.

Empfang der Einheit

Sobald  die  Einheit  am  Installationsort  eintrifft,  ist  sie  auf  Beschädigungen  zu
untersuchen. Alle im Lieferschein genannten Komponenten müssen inspiziert und
kontrolliert werden.
Sollte  die  Einheit  beschädigt  sein,  darf  das  beschädigte  Material  nicht  entfernt
werden, sondern der Schaden ist unverzüglich der Speditionsfirma anzuzeigen und
diese zur Inspektion der Einheit aufzufordern.
Teilen Sie den Schaden unverzüglich dem Vertreter des Herstellers mit und senden
Sie wenn möglich Fotos mit ein, die bei der Ermittlung der Verantwortlichen nützlich
sein können.
Der Schaden darf nicht repariert werden, bevor die Inspektion durch den Vertreter
der Speditionsfirma erfolgt ist.
Vor  dem  Installieren  der  Einheit  ist  zu  prüfen,  ob  das  Modell  und  die  auf  dem
Typenschild angegebene Spannung korrekt sind. Nach der Annahme der Einheit
kann der Hersteller nicht mehr für bestehende Schäden haftbar gemacht werden.

Betriebsgrenzen

Lagerung
Die Umgebungsbedingungen müssen in folgenden Grenzen liegen:
Minimale Umgebungstemperatur

:

-20°C

Maximale Umgebungstemperatur

:

57°C

Maximale relative Luftfeuchtigkeit

:

95% ohne Kondensation

Die  Lagerung  bei  einer  niedrigeren  als  der  minimalen  Temperatur  kann  zur
Beschädigung der Komponenten führen, bei Lagerung oberhalb der maximalen
Temperatur  können  sich  die  Sicherheitsventile  öffnen.  Bei  Lagerung  in  einer
Atmosphäre  mit  Kondenswasserbildung  können  die  elektrischen  Bauteile
beschädigt werden.

Betrieb
Bei Betrieb außerhalb der genannten Grenzen kann die Einheit beschädigt werden.
In Zweifelsfällen bitte an den Vertreter des Herstellers wenden.


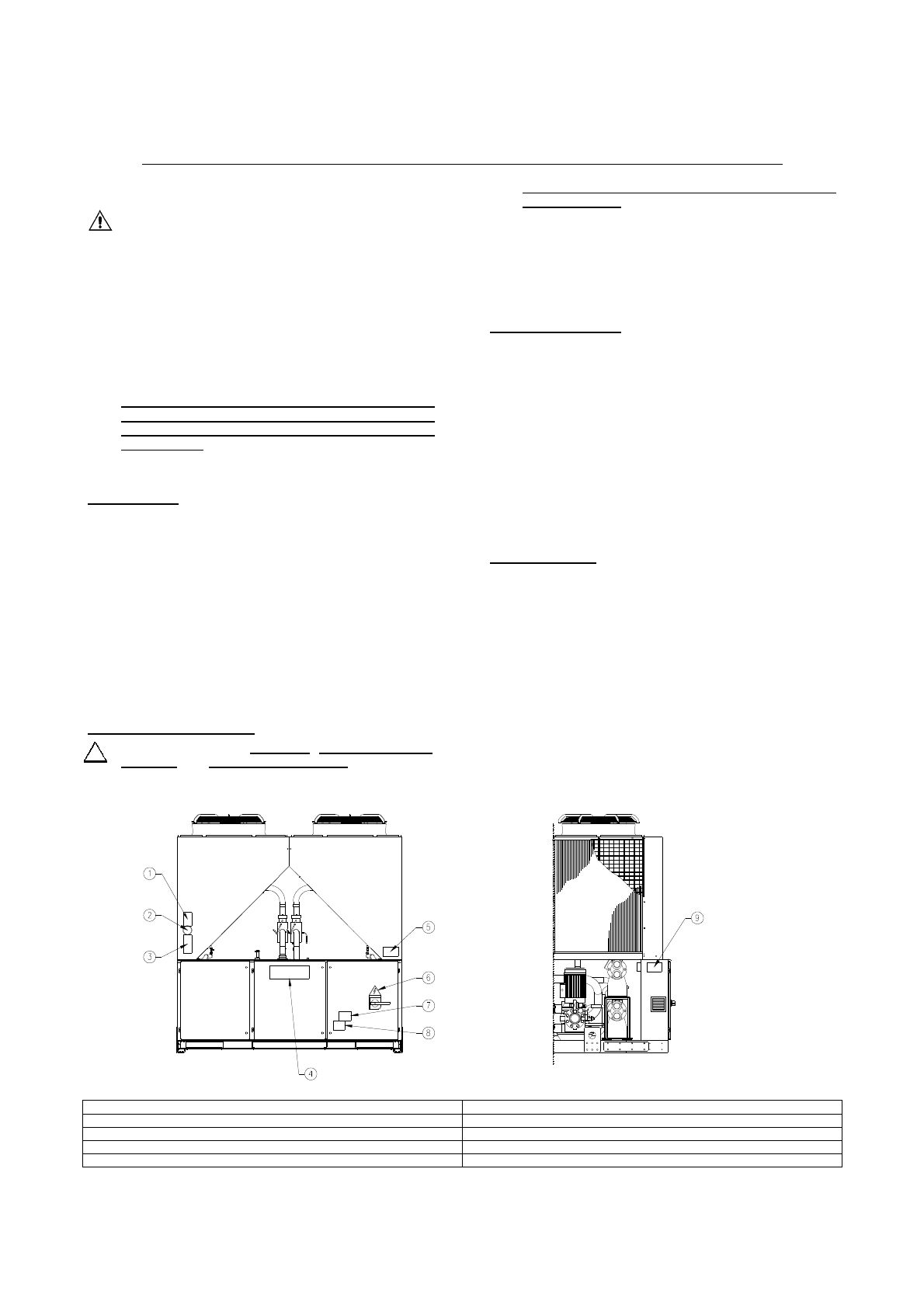

Abbildung 1 – Am Schaltschrank angebrachte Klebeschilder

Angabe des Klebeschilds

1 – Symbol des nicht entzündlichen Gases

6 – Symbol für Stromschlaggefahr

2 – Gasart

7 – Warnung vor gefährlicher Spannung

3 – Typenschilddaten der Einheit

8 – Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss

4 – Logo des Herstellers

9 – Anweisungen zum Anheben

5 – Hinweis zum Füllen des Wasserkreislaufs
