ORIGINAL VEILEDNING PÅ ENGELSK

Denne veiledningen er et viktig støttedokument laget for kvalifisert personell, men kan ikke på noen som helst måte erstatte følgende personell.

Takk for at du valgte vår chiller

LES  NØYE  GJENNOM  DENNE  VEILEDNINGEN  FØR
ENHETEN INSTALLERES OG ANVENDES.
EN  UEGNET  INSTALLASJON  KAN  FØRE  TIL  ELEKTRISKE
STØT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE
SKADER PÅ UTSTYRET, SAMT PERSONLIGE SKADER.
ENHETEN

MÅ

INSTALLERES

AV

EN

FAGLÆRT

OPERATØR/TEKNIKER.
ENHETENS OPPSTART MÅ UTFØRES AV EN AUTORISERT
OG OPPLÆRT INGENIØR.
ALLE  INNGREP  MÅ  UTFØRES  I  OVERENSSTEMMELSE
MED LOKALE LOVER OG REGELVERK.
DET ER STRENGT FORBUDT Å INSTALLERE OG Å SETTE
ENHETEN I DRIFT HVIS IKKE ALLE INSTRUKSJONER SOM
ER OPPFØRT I DENNE VEILEDNINGEN ER KLARE.
TA KONTAKT MED PRODUSENTENS SELGER HVIS DU ER
I TVIL OG HAR BEHOV FOR RÅD OG INFORMASJON.

Beskrivelse

Enheten du har kjøpt er en “luftkjølt chiller”, en maskin som er laget for å
kjøle ned vann (eller en blanding av vann og glykol) innenfor de grenser
som beskrives senere i veiledningen. Enhetens funksjon baserer seg på
dampkompresjon,  kondensasjon  og  evaporasjon  etter  en  omvendt
carnotprosess. Hoveddelene er de følgende:
-

Skruekompressor

for

å

øke

kjøledampens

trykk

fra

evaporasjonstrykk til kondensasjonstrykk

-

Evaporator,  hvor  lavtrykkskjølevæsken  fordamper  og  på  denne
måten kjøler ned vannet

-

Kondensator,  hvor  høytrykksdampen  kondenseres  og  slipper
varmen  fjernet  fra  det  nedkjølte  vannet  ut  i  atmosfæren,  takket
være en luftkjølt varmeveksler.

-

Ekspansjonsventil  som  gjør  det  mulig  å  redusere  den  flytende
kondensens trykk fra kondenstrykk til fordampningstrykk.

Generell informasjon

Alle enheter leveres sammen med koplingsskjema, godkjente
tegninger,  navneplate;  og  DOC  (Samsvarserklæring);  disse
dokumentene  inneholder  alle  tekniske  data  for  enheten  du  har
kjøpt  og  MÅ  BETRAKTES  SOM  EN  INTEGRERENDE  OG
VESENTLIG DEL AV DENNE VEILEDNINGEN

Hvis  det forekommer  ulikheter mellom  denne  veiledningen  og  utstyrets
dokumenter,  vennligst  referer  til  dokumentene  på  selve  maskinen.  Ta
kontakt med produsentens selger hvis du er i tvil.


Denne  veiledningen  er  laget  for  at  installatøren  og  den  kvalifiserte
operatøren skal kunne utføre en riktig installasjon, drift og vedlikehold av
enheten, uten fare for personer, dyr og/eller gjenstander.

Når man mottar enheten

Enheten må inspiseres for å kontrollere om det finnes eventuelle skader
med en gang den ankommer installasjonstedet. Alle bestanddeler som
beskrives i fraktbrevet må inspiseres og kontrolleres.
Hvis enheten er skadet må man ikke fjerne det ødelagte materialet, men
øyeblikkelig  rapportere  skaden  til  transportbyrået  og  be  dem  inspisere
enheten.
Send  øyeblikkelig  en  rapport  om  skaden  til  produsentens  selger.
Eventuelle bilder av skaden vil være nyttige for å finne frem til ansvarlige.
Skaden må ikke repareres før transportbyråets representant har inspisert
enheten.
Før  man  installerer  enheten  må  man  kontrollere  at  modellen  og  den
elektriske spenningen tilsvarer dem som er oppført på merkeplaten.
Produsenten  kan  ikke  holdes  ansvarlig  for  eventuelle  skader  som
oppdages etter at enheten er godtatt.

Belastningskapasitet

Lagring
Miljøvilbetingelsene må være innenfor følgende grenser:
Laveste lufttemperatur

:

-20 °C

Høyeste lufttemperatur

:

57 °C

Maksimal relativ fuktighet

:

95 % uten kondens

Lagring på steder med en temperatur på mindre enn laveste grense, kan
forårsake  skader  på  bestanddeler.  Lagring  ved  høyere  temperatur  en
den maksimale, kan føre til at sikkerhetsventilene åpner seg. Lagring på
steder  med  en  kondensaktig  atmosfære  kan  skade  elektroniske
bestanddeler.

Drift
Drift utover nevnte grenser kan skade enheten.
Ta kontakt med produsentens selger hvis du er i tvil.


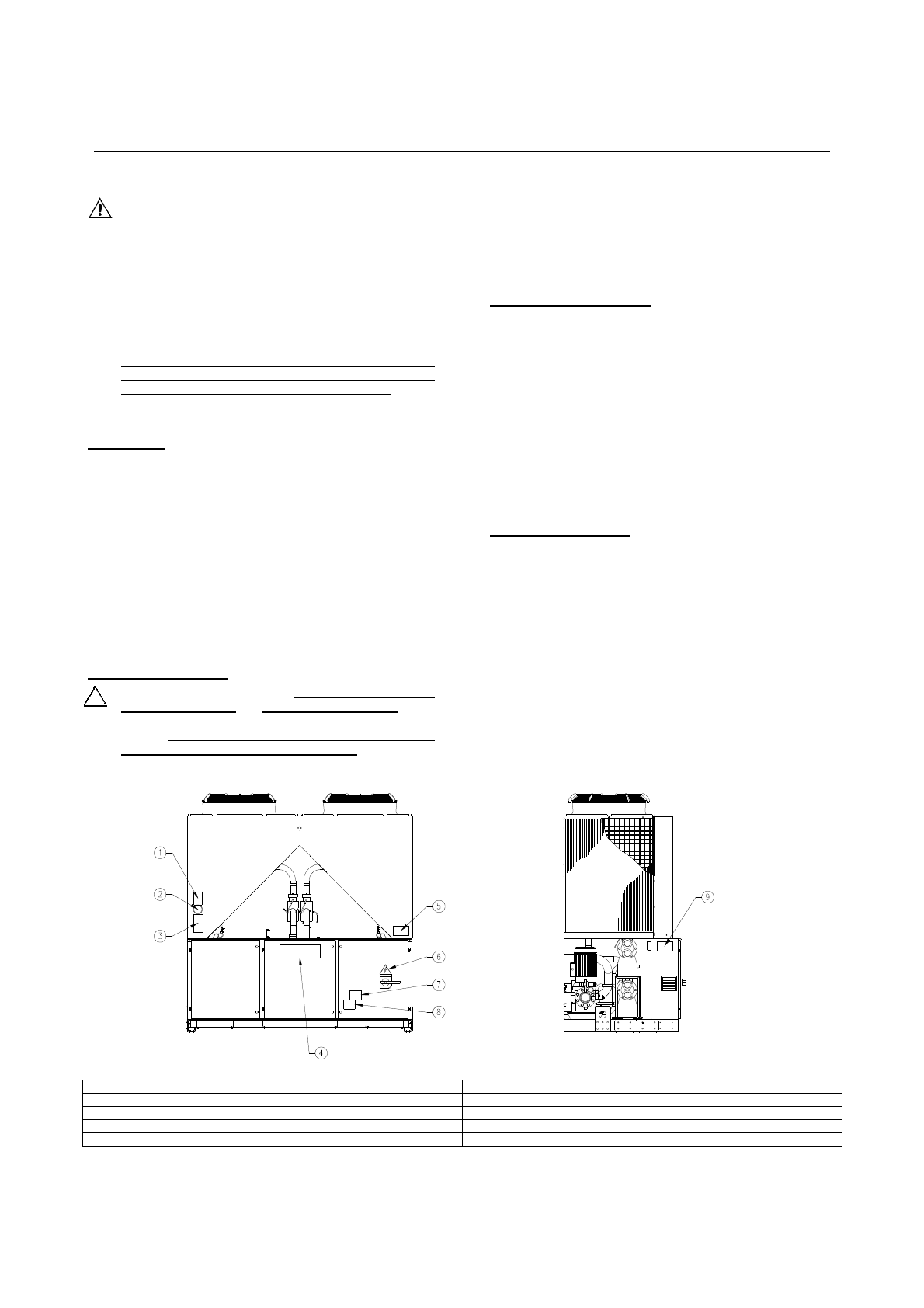

Figur 1 – Beskrivelse av etiketter som er festet på det elektriske panelet

Identifisering av etikett

1 – Symbol for ikke-brennbar gass

6 – Symbol for elektrisk fare

2 – Type gass

7 – Advarsel om farlig spenning

3 – Data for enhetens navneplate

8 – Advarsel om stramming av kabler

4 – Produsentens logo

9 – Løfteinstruksjoner

5 – Advarsel for påfylling av vann i kretsen
