background image

86

Версия 1.3

(2)  подает  сигнал  на  электромагнитный  клапан  (3),  клапан  открывается,  давлением  воздуха
из  бака  сепаратора  (4)  закрывает  заслонку  (5)  всасывающего  клапана  (1),  одновременно
происходит разгрузка пневмосистемы компрессора через дроссель.

Загрузка:

С увеличением потребления воздуха, давление в пневмосети падает до минимального

установ-ленного предела, контроллер (2) перестает подачу сигнала на электромагнитный клапан

(3),  прекращается  подача  давления  на  заслонку  (5).  Всасывание  воздуха  возобновляется.
Компрессор переходит в режим 100% нагрузки.

2.6 Схема электрическая принципиальная

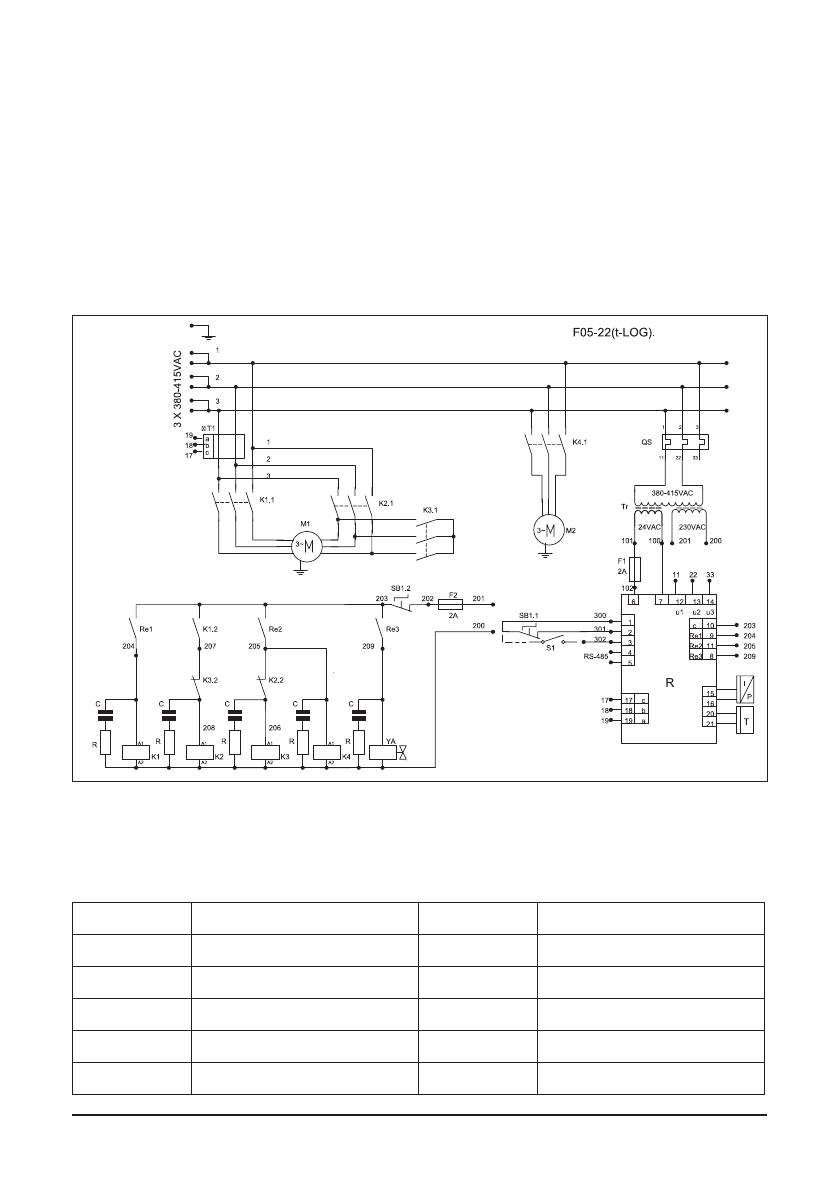

Рис. 2.6.1. Схема электрическая F05.. – F22.., FR05.. – FR22.., FRD05.. – FRD22.*

*Для компрессоров серии RDX с рефрижераторным осушителем смотрите документацию на сам
осушитель..

Основные компоненты

К1, K2, К3, К4 Контактор

YA

Клапан электромагнитный

М1

Электродвигатель

R

Блок управления

Т

Датчик температуры

I/P

Датчик давления

SB

Кнопка экстренной остановки

CT1

Трансформатор тока

F1, F2

Предохранитель

TR

Трансформатор

М2

Электродвигатель вентилятора

QS

Выключатель автоматический
