background image

47

COMPRAG Schraubenkompressoren F-Serie

2.2 Allgemeine Beschreibung

Die Schraubenkompressoren der F Serie sind für die kontinuierliche und effiziente Drucklufterzeu

-

gung konzipiert. Die F-Serie sind ölgefüllte Schraubenkompressoren mit Riemenantrieb und elek-

tronischer Steuerung. Die stabile Konstruktion ist umschlossen von einem Geräusch isolierenden
Gehäuse, ausgestattet mit dem Kontrollpanel t-Log (LCD Display), Start/Stop-Schalter und einem

Not-Aus-Taster. Für die Systemüberwachung werden Temperatur und Druckrelais eingesetzt.

2.3 Ablaufdiagramm und Hauptkomponenten

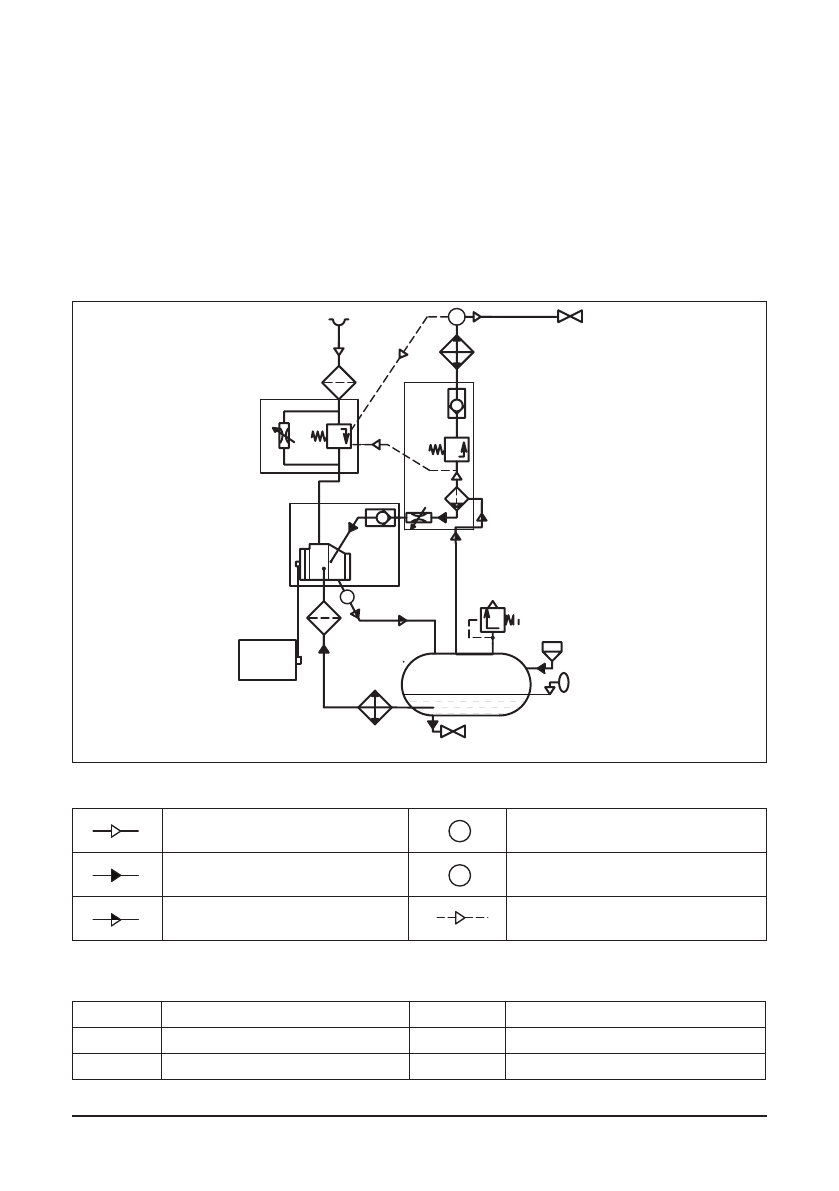

Bild 2.3.1 Ablaufdiagramm F05..-F22.

Т

Р

Luftfluß

Т

Р

Temperaturfühler

Т

Р

Ölfluß

Т

Р

Drucksensor

Т

Р

Luft/Öl Gemisch

Т

Р

Pneumatische Steuerleitung

Hauptkomponenten

1

Elektromotor

11

Mindestdruckventil

2

Riementrieb

12

Rückschlagventil

3

Schraubenblock

13

Wärmeaustauscher Luftabschnitt

M

1

2

3

6

7

8

11

12

9

10

13

20

4

5

18

14

16

17

19

P

T

к потребителю

zum Anwender
