COMPRAG Screw air compressor F-Series
2.6 Electrical diagram and main components

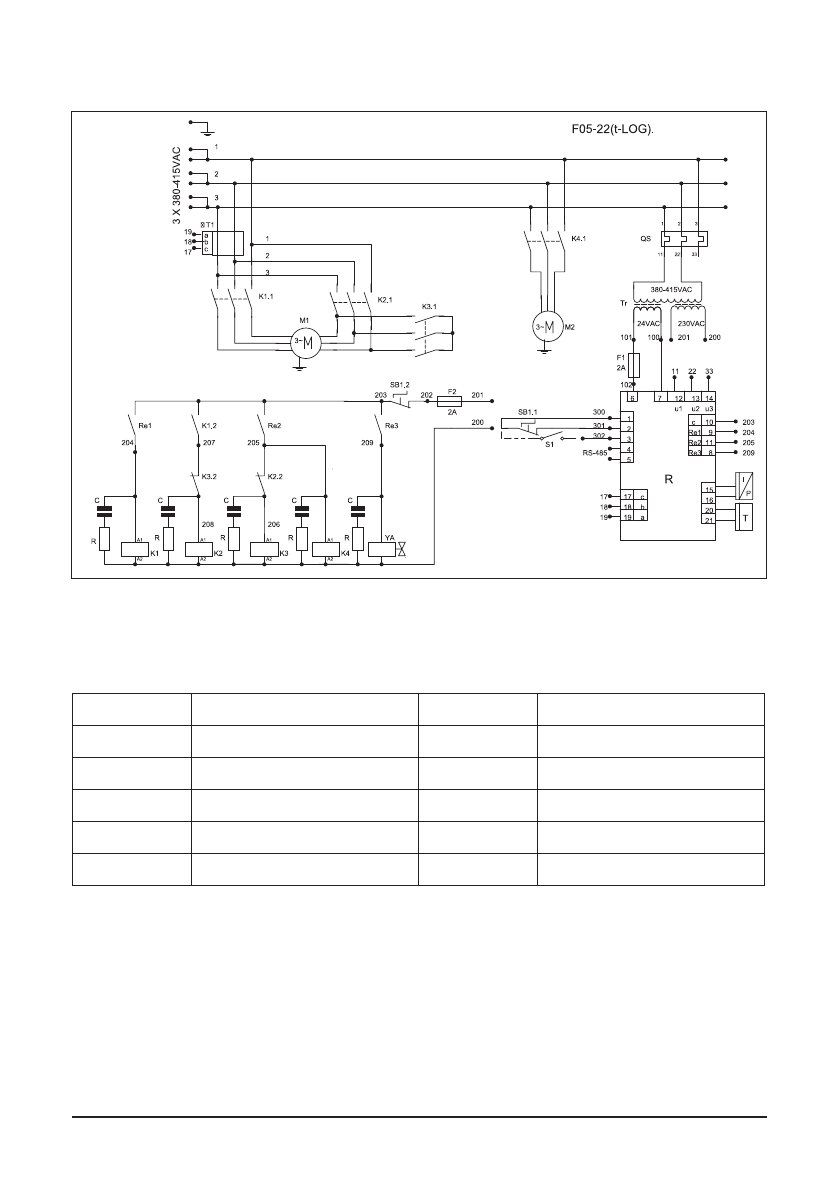

Fig. 2.5 Electrical diagram F05.. – F22.., FR05.. – FR22.., FRD05.. – FRD22..*,
*For RDX Electrical diagram refer to the relevant documentation.
Main components
К1, K2, К3, К4
Contactor
YA
Solenoid valve
М1
Electric motor
R
Electronic controller
Т
Temperature sensor
I/P
Pressure sensor
SB
Emergency stop
CT1
Transformer
F1, F2
Fuses
TR
Transformer
М2
Fan motor
QS
Automatic power switch
Содержание
- 75 COMPRAG Компрессор воздушный винтовой F-Серия; Содержание
- 76 Правила техники безопасности; Общие правила безопасности
- 77 Меры безопасности при вводе в эксплуатацию
- 78 Меры безопасности при эксплуатации
- 79 Меры безопасности при обслуживании и ремонте
- 81 Технические данные
- 85 Система регулировки
- 86 Схема электрическая принципиальная
- 87 Ввод в эксплуатацию; Такелажные работы
- 88 Габаритные размеры
- 90 Подготовка помещения
- 91 Подсоединение к линии сжатого воздуха
- 92 Подключение к электропитанию
- 93 Панель управления
- 102 Выключение компрессора
- 103 Настройка и сервисное обслуживание; График технического обслуживания
- 104 Проверка приводных ремней
- 105 Замена масла и масляного фильтра
- 107 Замена сепарационного элемента
- 108 Устранение неисправностей; Возможные неисправности
- 109 Хранение и утилизация
