background image

84

Версия 1.3

M

1

2

3

6

7

8

11

12

9

10

13

20

4

5

18

14

16

17

19

P

T

7

17

22

21

слив конденсата

к потребителю

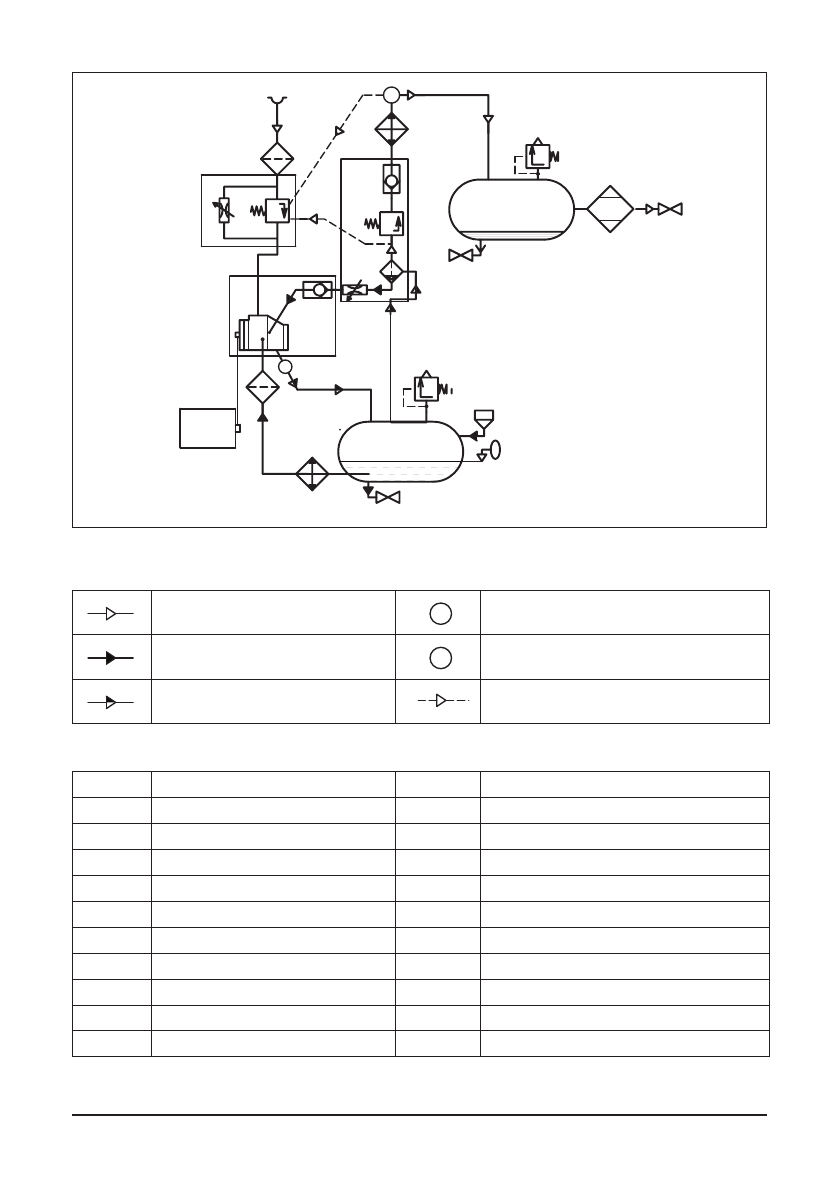

Рис. 2.3.2 Схема пневматическая FR 05..-FR22.., FRD 07..-FRD22.

Т

Р

Воздух

Т

Р

Датчик температуры

Т

Р

Масло

Т

Р

Датчик давления

Т

Р

Воздушно-масляная смесь

Т

Р

Трубопровод управления

Компоненты



1

Электродвигатель

12

Клапан обратный

2

Ременная передача

13

Радиатор, секция воздуха

3

Блок винтовой

14

Радиатор, секция масла

4

Фильтр воздушный

16

Фильтр масляный

5

Клапан всасывающий

17

Кран

6

Бак-сепаратор

18

Пробка заливная

7

Клапан предохранительный

19

Смотровой глазок уровня масла

8

Сепарационный элемент

20

Кран, выход воздуха

9

Дроссель

21

Рефрижераторный осушитель (FRD-версия)

10

Клапан обратный

22

Ресивер

11

Клапан минимального давления
