COMPRAG Компрессор воздушный винтовой F-Серия

2.4 Принцип действия (Смотри рис. 2.3.1 и 2.3.2)

Воздух:

Очищенный при помощи воздушного фильтра (4) воздух, проходя через всасывающий

клапан (5), попадает в блок винтовой (3). Одновременно с поступающим для охлаждения
и смазки маслом, воздух сжимается до установленного на контроллере требуемого давления.
Далее воздушно-масляная смесь попадает в бак-сепаратор (6), где большая часть масла
сепарируется. Остатки масла отфильтровывает сепарационный элемент (8). Затем чистый
воздух охлаждается, проходя через радиатор (13), и поступает потребителю.

Масло:

Масло, отделённое от воздуха в баке-сепараторе (6), очищенное масляным

фильтром (16), поступает обратно в винтовой блок (6) для охлаждения и смазки
подшипников.

Система охлаждения:

Система охлаждения – это комбинированный радиатор, состоящий из

воздушной (13) и масляной (14) частей. Обдув происходит вентилятором, закреплённым в нижней
части компрессора.

2.5 Система регулировки

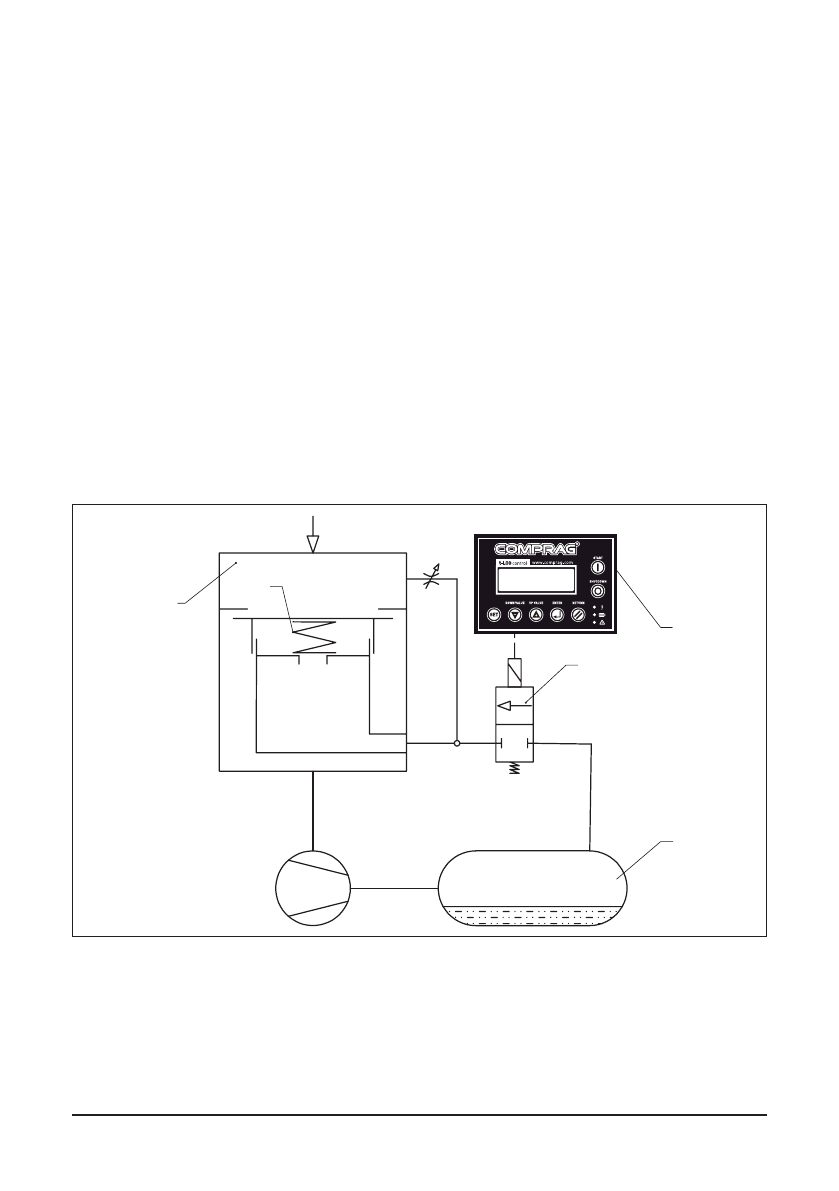

Рис. 2.5 Система регулировки

Компрессор оборудован контроллером t-Log, который в автоматическом режиме отслеживает
расход потребителем воздуха.

Разгрузка:

Когда расход воздуха потребителем меньше, чем производительность

компрессора, давление в пневмосети достигает установленного максимума. Контроллер
