Version 1.3

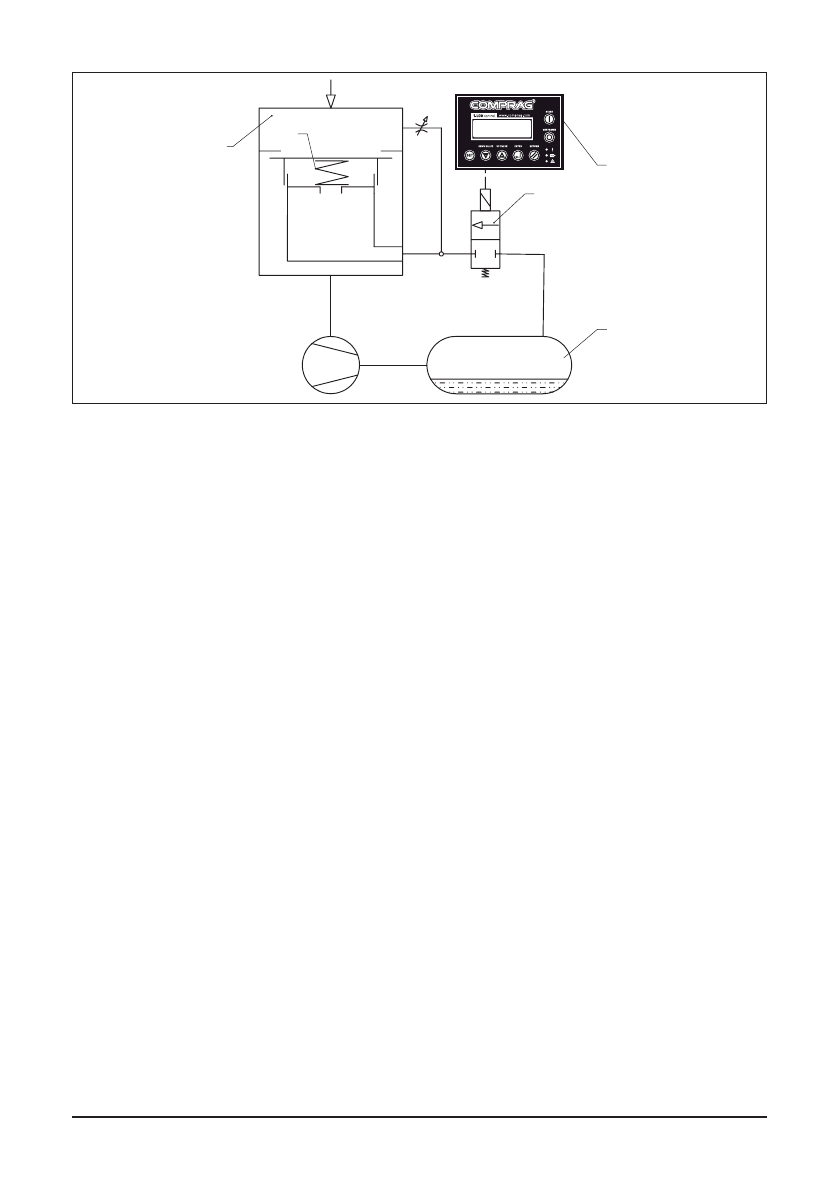

 Bild 2.5 Pneumatikplan

Leerlauf  und  Stillstand:

Wenn der Luftverbrauch geringer ist als die Luftmenge, die der

Kompressor  liefert,  erhöht  sich  der  Netzdruck.  Wenn  der  Netzdruck  die  obere  vorangestellte

Grenze erreicht (Ausschaltdruck), schaltet die Steuerung das Magnetventil (6) ab und entlüftet
pneumatisch die Steuerleitung des Einlassventils (1). Der Schieber (2) des Einlassventils (1)

schließt sich durch die Federkraft:

1. Die Steuerleitung des Einlassventils (3) und das Entlastungsventil (5) sind durch das
Magnetventil (6) entlüftet.

2. Der Schieber (2) des Einlassventils (1) ist geschlossen.

3. Das Entlastungsventil (5) öffnet sich durch den im Luft-/Ölabscheidetank entstehenden

Überdruck und leitet den Überdruck durch die Saugfilter ab.

4. Der Überdruck stabilisiert sich auf einen vorangestellten niedrigen Wert, der Kompressor
stellt  die  Drucklufterzeugung  ab  (0%)  und    befindet  sich  im  Leerlauf.  Nach  Ablauf  einer
vorangestellten Zeit schaltet der Kompressor in den Stillstand.

Lastlauf:

Wenn der Luftverbrauch wieder stattfindet, verringert sich der Netzdruck. Wenn der

Netzdruck die untere vorangestellte Grenze erreicht  (Einschaltdruck), schaltet die Steuerung

das Magnetventil (6) ein, und die pneumatische Steuerleitung des Einlassventils (1) erhält

einen Steuerdruck.

1.  Der  Steuerdruck  kommt  aus  dem  Luft-/Ölabscheidetank  (7)  durch  das  eingeschaltete

Magnetventil (6) in das Einlassventil und öffnet den Schieber (2).

2. Das Entlastungsventil (5) bleibt geschlossen.

3. Der Kompressor liefert wieder Druckluft (100%) und  befindet sich im Lastlauf.

1

2

3

4

5
