COMPRAG Компрессор воздушный винтовой F-Серия
2.3 Принцип работы
M
1
2
3
6
7
8
11
12
9
10
13
20
4
5
18
14
16
17
19
P
T
к потребителю

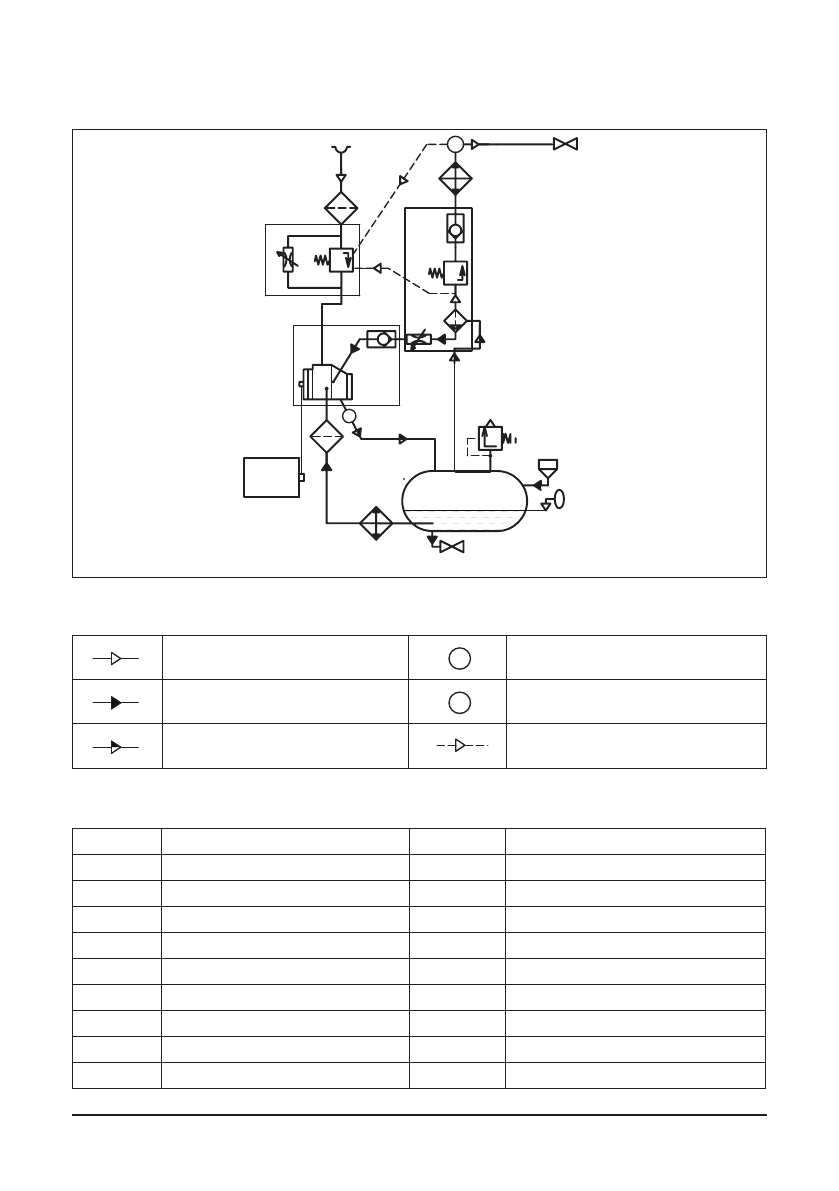

Рис. 2.3.1 Схема пневматическая F 05..-F22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1
Электродвигатель
11
Клапан минимального давления
2
Ременная передача
12
Клапан обратный
3
Блок винтовой
13
Радиатор, секция воздуха
4
Фильтр воздушный
14
Радиатор, секция масла
5
Клапан всасывающий
16
Фильтр масляный
6
Бак-сепаратор
17
Кран
7
Клапан предохранительный
18
Пробка заливная
8
Сепарационный элемент
19
Смотровой глазок уровня масла
9
Дроссель
20
Кран, выход воздуха
10
Клапан обратный
