PT

Instalação

As presentes instruções dirigem-se ao instalador qualificado
como guia para a instalação, regulação e manutenção,
segundo as leis e as normativas em vigor. As intervenções
devem sempre ser efectuadas com a aparelhagem
desligada electricamente.

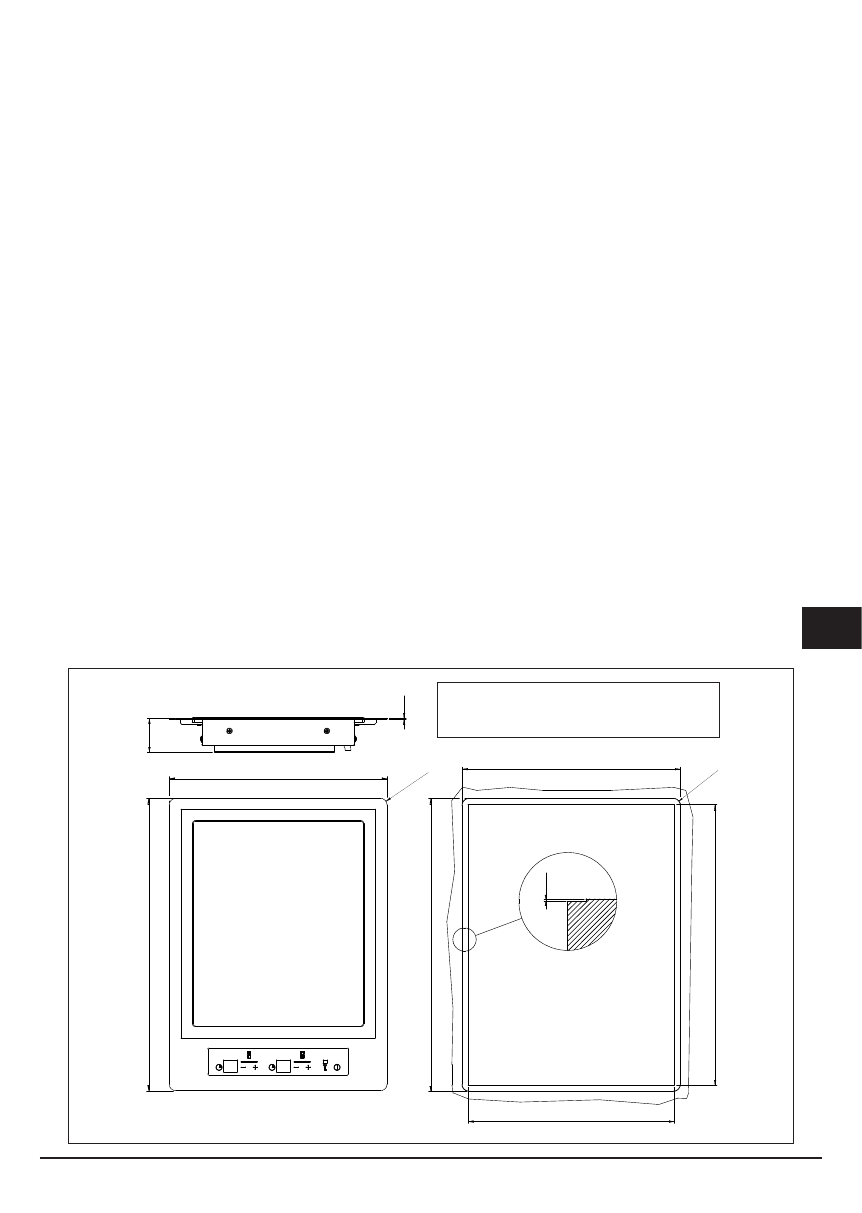

Posicionamento (Fig. 2)

O aparelho está previsto para ser encaixado num plano
como ilustrado na respectiva figura. Predispor ao longo de
todo o perímetro do plano o selante que vem fornecido. É
desaconselhável a instalação em cima de um forno, em
caso contrário, controlar que:

-  o forno esteja equipado com um sistema de arrefecimento

eficaz;

-  que não aconteça, em nenhum caso, passagem de ar

quente do forno para o plano;

-  predispor passagens de ar como indicado na figura (Fig.

3).

Para fixar a superfície ao top, use os suportes com parafusos
fornecidos e o vedante, que deve ser colocado entre a borda
perimétrica da superfície e o top sobre o qual è instalada
(vide Fig. 4).

Ligação eléctrica (Fig. 5)

Antes de efectuar a ligação eléctrica controlar que:

-  as características da instalação satisfaçam as indicações

da placa de matrícula aplicada no fundo do plano;

-  que a instalação esteja equipada com uma eficaz ligação

à terra, segundo as normas e as disposições de lei em
vigor.

A ligação à terra é obrigatória nos termos de lei. No caso em
que a aparelhagem não estiver equipada com cabo e/ou com
relativa ficha, utilizar material adequado para a absorção
indicado na placa de matrícula e para a temperatura de
trabalho. O cabo, em nenhum ponto, deverá alcançar uma
temperatura superior a 50°C em relação à temperatura
ambiente. Para a ligação directa na rede é necessário
interpor um interruptor omnipolar dimensionado para a carga
indicada na plaqueta, que garanta a desconexão da rede
com uma distância de abertura dos contactos que permita
a desconexão completa nas condições da categoria de
sobretensão III, conforme as regras de instalação (o cabo de
terra amarelo/verde não deve ser interrompido). A tomada
ou interruptor omnipolar devem ser facilmente alcançáveis
com a aparelhagem instalada.
N.B.:

- O fabricante declina qualquer responsabilidade se, o

que acima dito e as usuais normas de segurança contra
acidentes, não forem respeitadas.

Se o cabo de alimentação estiver danificado, este deve ser
substituído pelo fabricante ou pelo seu serviço de assistência
técnica ou, todavia, por uma pessoa com qualificação
equivalente, de modo a prevenir qualquer risco.

Instruções para o instalador

1

R 1

1

510

60

R

12

381

+1

0

511

+1 0

360

+1

0

490

+1 0

1,5

380

Fig. 2

N.B: Para a versão Semifilo rente ao tope
não é necessário o abaixamento de 1.5 mm
