ES

Instalación

Las presentes instrucciones están dirigidas al instalador
cualificado como guía para la instalación, regulación y
mantenimiento según las leyes y las normativas en vigor. Las
intervenciones tienen que efectuarse siempre con el equipo
desconectado de la corriente eléctrica.

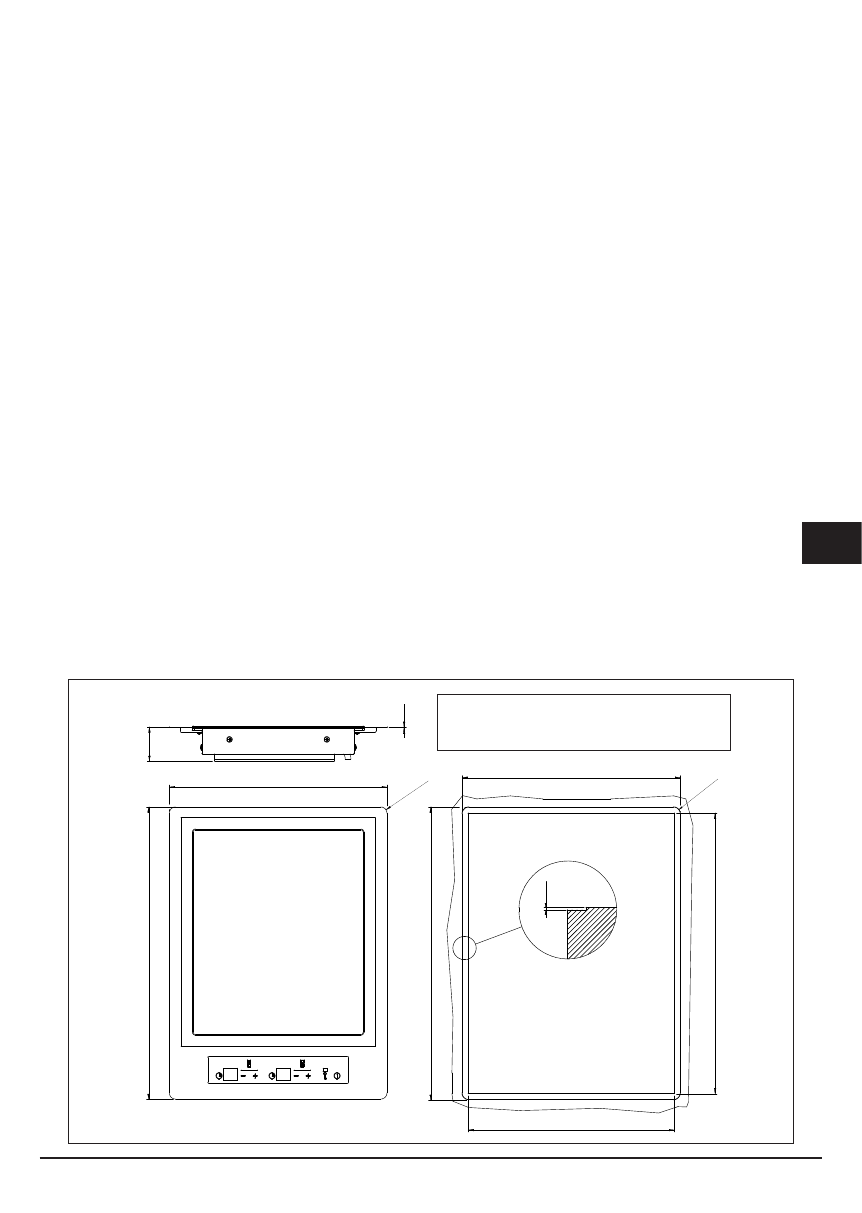

Emplazamiento (Fig. 2)

El aparato está previsto para ser empotrado en una
plataforma tal como se ilustra en la correspondiente figura.
Preparar previamente en todo el perímetro de la plataforma
el sellador que se entrega de serie. Se desaconseja la
instalación encima de un horno, en caso contrario:

-  comprobar que el horno disponga de un eficaz sistema de

enfriamiento;

-  comprobar que no se produzca en ningún caso un paso de

aire caliente del horno hacia la placa de cocción;

-  prever pasos de aire tal como se indica en la figura (Fig.3).

Para fijar la placa sobre la encimera utilizar los estribos con
tornillo que se entregan de serie y el sellador que se tiene que
colocar debajo del borde perimetral de la placa y la encimera
donde se tiene que instalar (véase fig. 4).

Conexión eléctrica (Fig. 5)

Antes de efectuar la conexión eléctrica comprobar:

- que las características de la instalación sean tales que

satisfagan lo que se indica en la chapa con el número de

serie aplicada en el fondo de la placa de cocción;

- que la instalación disponga de una conexión de tierra

eficaz según las normas y las disposiciones legales en
vigor. La conexión a tierra es obligatoria según la ley.

Si el equipo no dispone de cable y/o de la correspondiente
clavija, utilizar material adecuado para la absorción, tal
como se indica en la chapa con el número de serie y para
la temperatura de trabajo. El cable no tiene que alcanzar
en ningún punto una temperatura superior de 50°C a la
ambiental.
Para la conexión directa a la red es necesario interponer un
interruptor omnipolar adaptado para la carga que aparece
en la chapa que asegure la desconexión de la red con
una distancia de apertura de los contactos que permita la
desconexión completa en las condiciones de la categoría
de sobretensión III, de forma conforme con las reglas de
instalación (el cable de tierra amarillo/verde no se tiene que
interrumpir).
El enchufe o interruptor omnipolar tienen que ser fáciles de
alcanzar con el equipo instalado.
N.B.:

-  El fabricante declina cualquier responsabilidad en el caso

que lo que se acaba de describir y las normales normas
contra los accidentes no se respeten.

Si el cable de alimentación está deteriorado, será necesario
sustituirlo. Tendrá que ocuparse de la sustitución el fabricante,
su servicio de asistencia técnica o una persona con categoría
similar, de forma que sea posible prevenir cualquier riesgo.

Instrucciones para el instalador

1

R 1

1

510

60

R

12

381

+1

0

511

+1 0

360

+1

0

490

+1 0

1,5

380

Fig. 2

N.B. Para la versión semifilo a ras de encimera
la reducción de 1.5 mm no es necesaria
