I

Installazione

Le presenti istruzioni sono rivolte all’installatore qualificato
quale guida all’installazione, regolazione e manutenzione
secondo le leggi e le normative in vigore. Gli interventi
devono sempre essere effettuati ad apparecchiatura
disinserita elettricamente.

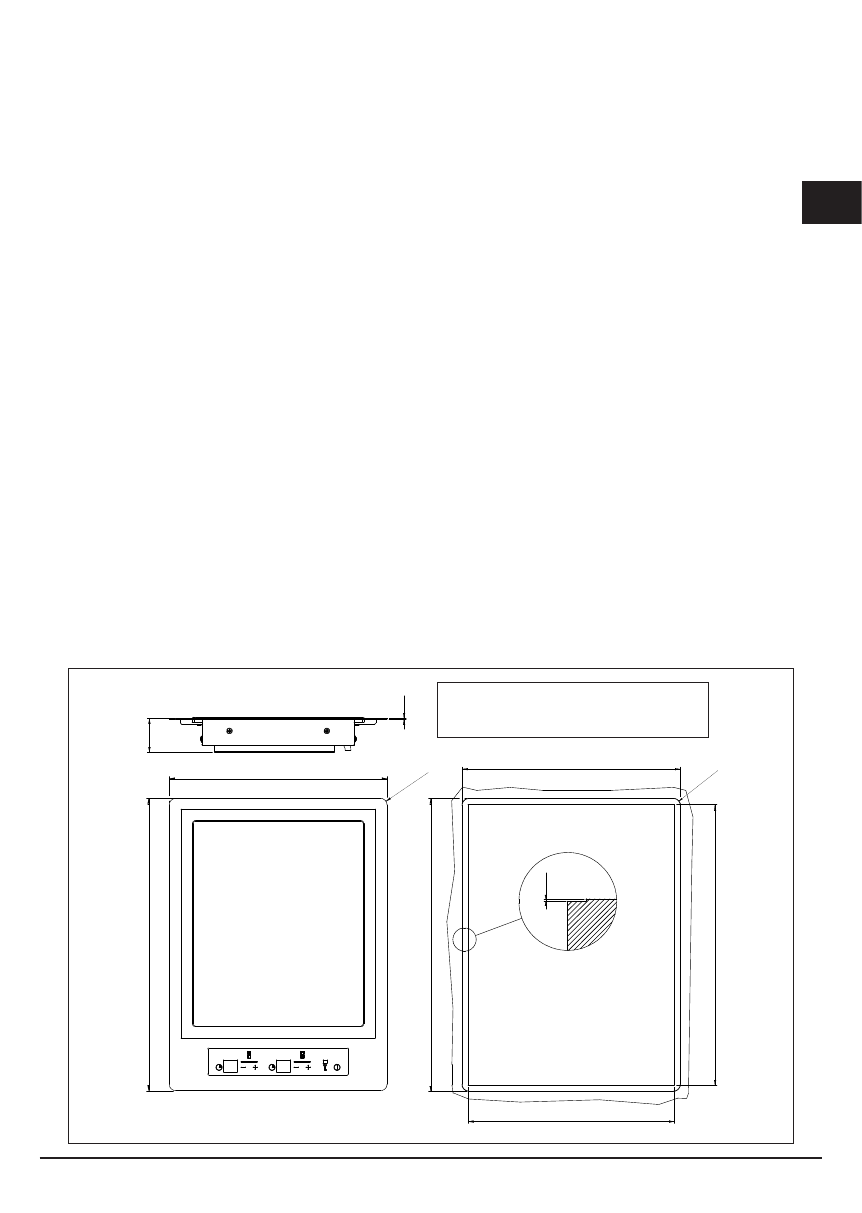

Posizionamento (Fig. 2)

L’apparecchio è previsto per essere incassato in un piano
come illustrato nell’apposita figura. Predisporre su tutto il
perimetro del piano il sigillante a corredo. E’ sconsigliabile
l’installazione sopra un forno contrariamente accertarsi che:

- il forno sia munito di un efficace sistema di

raffreddamento;

-  che non avvenga in nessun caso passaggio di aria calda

dal forno verso il piano;

-  prevedere passaggi d’aria come indicato in figura (Fig.

3).

Per fissare il piano al top usare le staffe con vite in dotazione
e il sigillante che va posto sotto il bordo perimetrale del
piano ed il top dove viene installato (vedi Fig. 4).

Collegamento elettrico (Fig. 5)

Prima di effettuare l’allacciamento elettrico accertarsi che:

- le caratteristiche dell’impianto siano tali da soddisfare

quanto indicato sulla targa matricola applicata sul fondo

del piano;

- che l’impianto sia munito di un efficace collegamento

di terra secondo le norme e le disposizioni di legge in
vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso in cui l’apparecchiatura non sia munita di cavo e/o di
relativa spina utilizzare materiale idoneo per l’assorbimento
indicato in targa matricola e per la temperatura di lavoro. Il
cavo in nessun punto dovrà raggiungere una temperatura
superiore di 50°C a quella ambiente.
Per il collegamento diretto alla rete è necessrio interporre un
interruttore omnipolare dimensionato per il carico di targa
che assicuri la sconnesione della rete con una distanza
di apertura dei contatti che consenta la disconnesione
completa nelle condizioni della categoria di sovratensione
III, conformemente alle regole di istallazione (il cavo di terra
giallo/verde non deve essere interrotto).
La presa o interruttore omnipolare devono essere
facilmente raggiungibili con l’apparecchiatura installata.
N.B.:

- Il costruttore declina ogni responsabilità nel caso che

quanto sopra e le usuali norme antinfortunistiche non
vengano rispettate.

Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o comunque da una persona con qualifica similare,
in modo da prevenire ogni rischio.

Istruzioni per l’installatore

1

R 1

1

510

60

R

12

381

+1

0

511

+1 0

360

+1

0

490

+1 0

1,5

380

Fig. 2

N.B. Per versione Semifilo l’abbassamento
di 1.5 mm non è necessario.
