Innstilling av fresedybden (se bilde D)

f

Innstilling av fresedybden må kun utføres når elektro-

verktøyet er slått av.

Til grovinnstilling av fresedybden gjør du følgende:
– Sett elektroverktøyet med montert freseverktøy på ar-

beidsstykket som skal bearbeides.

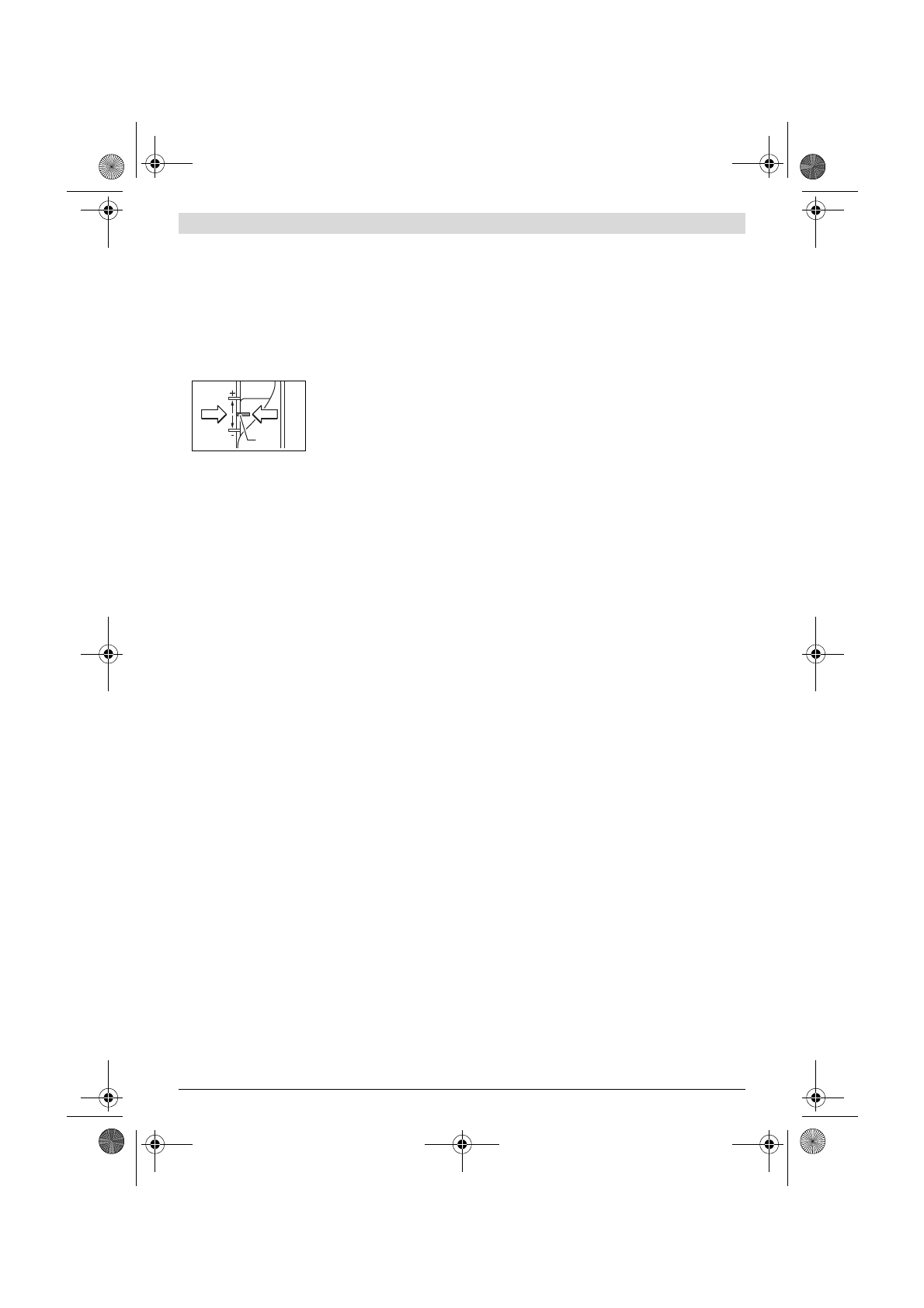

– Sett fininnstillingen i midten med dreieknappen

20

. Drei

da dreieknappen

20

 til markeringene

21

 stemmer overens

som vist på bildet. Drei deretter skalaen

19

 på «0».

– Sett trinnvist anlegg

10

 på laveste trinn; trinnanlegget går

følbart i lås.

– Løs vingeskruen på dybdeanlegget

14

, slik at dybdeanleg-

get

15

 er fritt bevegelig.

– Trykk  låsespaken

22

 nedover og før overfresen langsomt

nedover til fresen

7

 berører arbeidsstykkets overflate.

Slipp låsepaken

22

 igjen for å fiksere denne innstikksdyb-

den.

– Trykk dybdeanlegget

15

 nedover til det ligger på trinnvist

anlegg

10

. Med skyveren setter du indeksmerket

16

 i posi-

sjon «0» på fresedybdeskalaen

18

.

– Innstill dybdeanlegget

15

 på ønsket fresedybde og trekk

vingeskruen fast på dybdeanlegget

14

. Pass på at du ikke

forskyver skyveren med indeksmerket

16

 mer.

– Trykk  låsespaken

22

 og før overfresen inn i øverste posi-

sjon.

Ved større fresedybder anbefales det å bearbeide flaten flere

ganger med liten sponfjerning i hver omgang. Ved hjelp av

trinnvist anlegg

10

 kan fresingen oppdeles på flere trinn. Inn-

still da ønsket fresedybde med det laveste trinnet på trinnan-

legget og velg først de høyere trinnene for de første bearbei-

delsesomgangene. Avstanden mellom trinnene kan endres

ved å skru justeringsskruene

11

.

Etter en prøvefresing kan du innstille fresedybden nøyaktig

på ønsket mål ved å dreie dreieknappen

20

; drei med urviser-

ne til økning av fresedybden, drei mot urviserne til redusering

av fresedybden. Skalaen

19

 er en orienteringshjelp. En om-

dreining tilsvarer en innstillingsstrekning på 2,0 mm, en av

delstrekene på øvre kant av skalaen

19

 tilsvarer en forandring

av innstillingsstrekningen på 0,1 mm. Den maksimale juste-

ringveien er

±

8 mm.

Eksempel:

 Ønsket fresedybde skal være 10,0 mm, prøvefre-

singen ga en fresedybde på 9,6 mm.
– Løft opp overfresen og legg f.eks. en liten trebit under gli-

deplaten

9

, slik at fresen

7

 ikke berører arbeidsstykket når

den senkes ned. Trykk låsespaken

22

 nedover og før over-

fresen langsomt nedover til dybdeanlegget

15

 sitter på

trinnanlegget

10

.

– Drei skalaen

19

 på «0» og løsne vingeskruen

14

.

– Drei dreieknappen

20

 0,4 mm/4 delstreker (differanse

mellom beregnet og aktuell verdi) med urviserne og trekk

vingeskruen

14

 fast.

– Sjekk valgt fresedybde med en ytterligere prøvefresing.

Etter innstilling av fresedybden endrer du posisjonen til sky-

veren

16

 på dybdenanlegget

15

 ikke mer, slik at du alltid kan

avlese den momentane fresedybden på skalaen

18

.

Arbeidshenvisninger

f

Beskytt fresen mot slag og støt.

Freseretning og fresing (se bilde E)

f

Fresingen må alltid utføres mot freseverktøyets 7 rota-

sjonsretning (motgående bevegelse). Ved fresing i ro-

tasjonsretningen (synkron bevegelse) kan elektro-

verktøyet rives ut av hånden din.

– Innstill ønsket fresedybde, se avsnitt «Innstilling av frese-

dybden».

– Sett elektroverktøyet med montert freseverktøy på ar-

beidsstykket som skal bearbeides og slå på elektroverk-

tøyet.

– Trykk  låsespaken

22

 nedover og før overfresen langsomt

nedover til innstilt fresedybde er nådd. Slipp låsepaken

22

igjen for å fiksere denne innstikksdybden.

– Utfør fresingen med jevn fremføring.

– Før overfresen tilbake til øverste posisjon etter fresingen.

– Slå av elektroverktøyet.

Fresing med hjelpeanlegg (se bilde F)

Til bearbeidelse av større arbeidsstykker hhv. ved sporfresing

kan du feste en planke eller en list som hjelpeanlegg på ar-

beidsstykket og føre overfresen langs hjelpeanlegget. Før

overfresen langs den flate siden av glideplaten på hjelpean-

legget.

Kant- eller formfresing

Ved kant- eller formfresing uten parallellanlegg må freseverk-

tøyet være utstyrt med en styretapp eller et kulelager.
– Før det innkoblede elektroverktøyet fra siden inn mot ar-

beidsstykket til styretappene eller kulelageret til frese-

verktøyet ligger mot kanten på arbeidsstykket som skal be-

arbeides.

– Før elektroverktøyet med begge hendene langs kanten på

arbeidsstykket. Pass da på en vinkelrett posisjon. For

sterkt trykk kan skade kanten på arbeidsstykket.

Fresing med parallellanlegg (se bilde G)

Skyv parallellanlegget

29

 med føringsstengene

30

 inn i

grunnplaten

12

 og trekk fast med vingeskruene

5

 i henhold til

nødvendig mål. Med vingeskruene

31

 og

32

 kan du innstille

parallellanlegget etter lengden i tillegg.
Med dreieknappen

33

 kan du fininnstille lengden etter løsning

av de to vingeskruene

31

. En omdreining tilsvarer da en juste-

ringsstrekning på 2,0 mm, en av delstrekene på dreieknap-

pen

33

 tilsvarer en endring av justeringsstrekningen på

0,1 mm.
Med anleggsskinnen

34

 kan du endre den virksomme an-

leggsflaten til parallellanlegget.
Før det innkoblede elektroverktøyet med jevn fremføring og

sidetrykk på parallellanlegget langs kanten på arbeidsstykket.
Ved fresing med parallellanlegget

29

 bør støv-/sponavsuget

utføres via den spesielle avsugadapteren

35

. Avsugadapte-

ren

27

 kan fortsatt være montert.
