Namještanje dubine glodanja (vidjeti sliku D)

f

Namještanje dubine glodanja smije se provoditi samo
kod isključenog električnog alata.

Za grubo namještanje dubine glodanja postupite kako slijedi:

–

Stavite električni alat sa montiranim glodalom na
obrađivani izradak.

–

Namjestite hod finog podešavanja sa okretnim gumbom

20

 po sredini. U tu svrhu okrenite okretni gumb

20

, sve

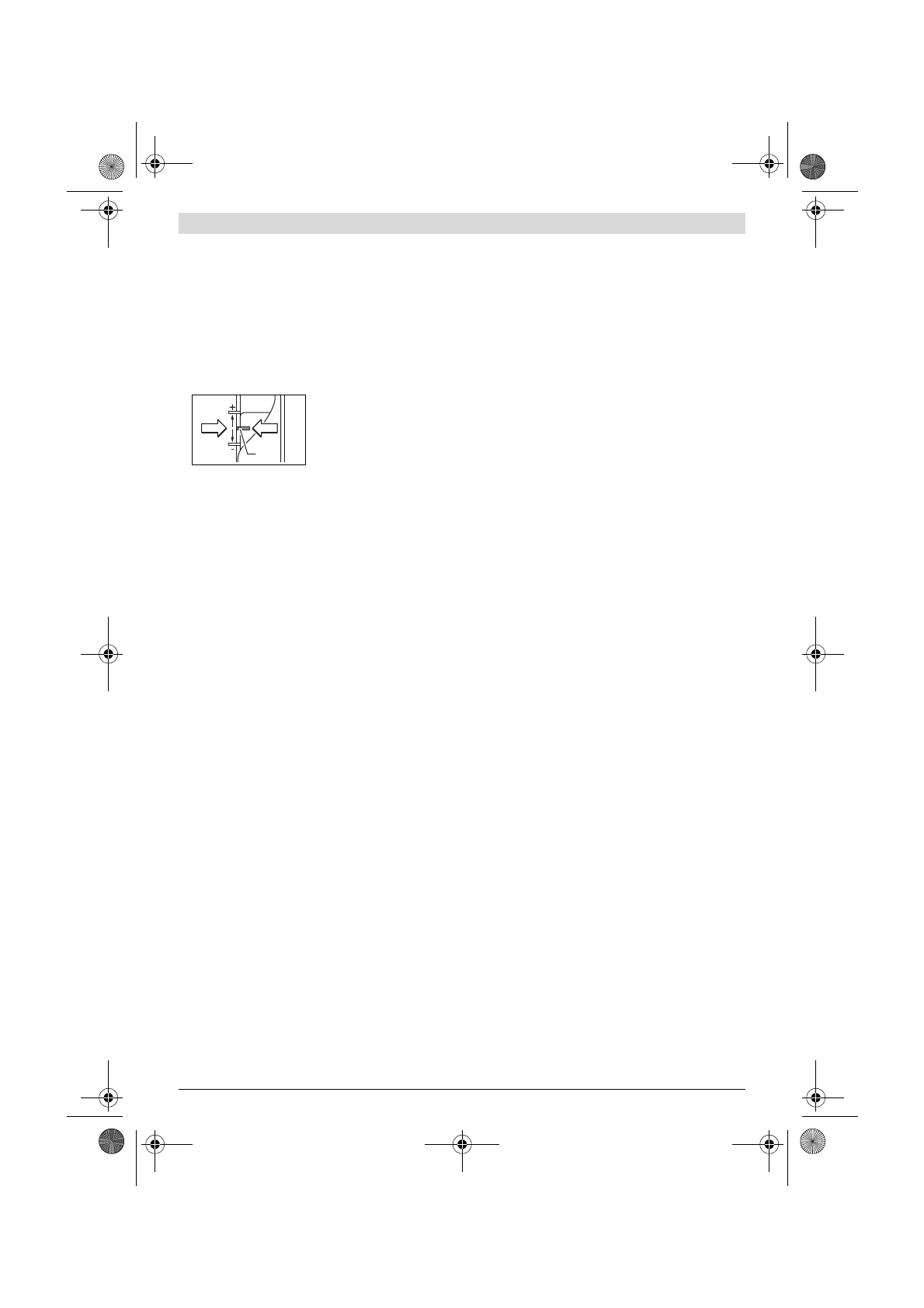

dok se oznake

21

 ne poklope kako je prikazano na slici.

Nakon toga okrenite skalu

19

 na

„

0

“

.

–

Namjestite stupnjevani graničnik

10

 na niži stupanj;

stupnjevani graničnik će osjetno uskočiti.

–

Otpustite leptirasti vijak na graničniku dubine

14

, tako da

je graničnik dubine

15

 slobodno pomičan.

–

Pritisnite polugu za deblokiranje

22

 prema dolje i vodite

vertikalnu glodalicu polako prema dolje, dok glodalo

7

 ne

dodirne površinu izratka. Ponovno otpustite polugu za
deblokiranje

22

 za fiksiranje dubine zarezivanja.

–

Pritisnite graničnik dubine

15

 prema dolje, sve dok ne

sjedne na stupnjevani graničnik

10

. Klizač sa indeks

znakom

16

 namjestite u položaj „0“ na skali dubine

glodanja

18

.

–

Namjestite graničnik dubine

15

 na željenu dubinu glodanja

i stegnite leptirasti vijak na graničniku dubine

14

. Pazite da

se klizač sa indeks znakom

16

 više ne pomiče.

–

Pritisnite polugu za deblokiranje

22

 i vodite vertikalnu

glodalicu u najviši položaj.

Kod većih dubina glodanja treba se provesti više operacija
obrade sa manjim skidanjem strugotine. Pomoću
stupnjevanog graničnika

10

 operaciju glodanja možete

podijeliti na više stupnjeva. U tu svrhu namjestite željenu
dubinu glodanja sa nižim stupnjem stupnjevanog graničnika i
odaberite za prvu operaciju obrade najprije viši stupanj.
Razmak stupnjeva može se mijenjati okretanjem vijka za
podešavanje

11

.

Nakon probnog glodanja možete okretanjem okretnog gumba

20

 dubinu glodanja namjestiti točno na određenu mjeru;

okretanjem u smjeru kazaljke na satu povećava se dubina
glodanja, a okretanjem u smjeru suprotnom od kazaljke na
satu smanjuje se dubina glodanja. Skala

19

 kod toga služi za

orijentaciju. Jedan okret odgovara hodu reguliranja od
2,0 mm, a jedna podjela na gornjem rubu skale

19

 odgovara

promjeni hoda reguliranja za 0,1 mm. Maksimalno reguliranje
iznosi

±

8 mm.

Primjer:

 Željena dubina glodanja treba biti 10,0 mm, a

probno glodanje daje dubinu glodanja od 9,6 mm.

–

Podignite vertikalnu glodalicu i ispod klizne ploče

9

podložite npr. komad drva, tako da glodalo

7

 kod

spuštanja ne dodirne izradak. Pritisnite polugu za
deblokiranje

22

 prema dolje i vodite vertikalnu glodalicu

polako prema dolje, sve dok graničnik dubine

15

 ne sjedne

na stupnjevani graničnik

10

.

–

Okrenite skalu

19

 na

„

0

“

 i otpustite leptirasti vijak

14

.

–

Okrenite okretni gumb

20

 za 0,4 mm/4 podjele (razlika

zadane i stvarne vrijednosti) u smjeru kazaljke na satu i
stegnite leptirasti vijak

14

.

–

Provjerite odabranu dubinu glodanja dodatnim probnim
glodanjem.

Nakon namještanja dubine glodanja ne mijenjajte više položaj
klizača

16

 na graničniku dubine

15

, kako bi se na skali

18

mogla uvijek očitati trenutačna dubina glodanja.

Upute za rad

f

Zaštitite glodalo od udaraca i udara.

Smjer glodanja i proces glodanja (vidjeti sliku E)

f

Proces glodanja mora se uvijek odvijati u smjeru
suprotnom od rotacije glodala 7 (protusmjerno). Kod
glodanja u smjeru rotacije glodala (istosmjerno),
električni alat bi vam se mogao istrgnuti iz ruke.

–

Namjestite željenu dubinu glodanja, vidjeti u poglavlju

„

Namještanje dubine glodanja

“

.

–

Električni alat sa montiranim glodalom stavite na
obrađivani izradak i uključite električni alat.

–

Pritisnite polugu za deblokiranje

22

 prema dolje i vodite

vertikalnu glodalicu polako prema dolje, sve dok se ne
dosegne namještena dubina glodanja. Ponovno otpustite
polugu za deblokiranje

22

 za fiksiranje dubine zarezivanja.

–

Proces glodanja izvodite uz jednolični posmak.

–

Nakon završenog postupka glodanja vodite vertikalnu
glodalicu natrag u najviši položaj.

–

Isključite električni alat.

Glodanje sa pomoćnim graničnikom (vidjeti sliku F)

Za obradu većih izradaka, npr. kod glodanja utora, kao
pomoćni graničnik možete na izradak pričvrstiti dasku ili letvu
i vertikalnu glodalicu voditi uzduž pomoćnog graničnika.
Vertikalnu glodalicu vodite uzduž spljoštene strane klizne
ploče na pomoćnom graničniku.

Rubno ili profilno glodanje

Kod rubnog ili profilnog glodanja bez graničnika paralelnosti,
glodalo mora vidi opremljeno vodećim rukavcem ili kugličnim
ležajem.

–

Uključen električni alat približite sa strane izratku, sve dok
vodeći rukavac ili kuglični ležaj glodala ne nalegne na
obrađivani rub izratka.

–

Električni alat vodite sa obje ruke uzduž ruba izratka. Kod
toga pazite na nalijeganje točno pod kutom. Preveliko
pritiskanje može oštetiti rub izratka.

Glodanje sa graničnikom paralelnosti (vidjeti sliku G)

Graničnik paralelnosti

29

 sa vodećom motkom

30

 uvucite u

temeljnu ploču

12

 i stegnite ga na potrebnu mjeru leptirastim

vijkom

5

. Sa leptirastim vijcima

31

 i

32

 možete graničnik

paralelnosti dodatno podesiti po dužini.

Sa okretnim gumbom

33

 možete nakon otpuštanja oba

leptirasta vijka

31

 fino podesiti dužinu. Jedan okret kod toga

odgovara pomaku reguliranja od 2,0 mm, a jedna crtica
podjele na okretnom gumbu

33

 odgovara promjeni pomaka

reguliranja za 0,1 mm.
