Funcţionare

Punere în funcţiune

f

Atenţie la tensiunea reţelei de alimentare! Tensiunea
sursei de curent trebuie să coincidă cu datele de pe
plăcuţa indicatoare a tipului sculei electrice. Sculele
electrice inscripţionate cu 230 V pot funcţiona şi
racordate la 220 V.

Preselecţia turaţiei

Cu rozeta de preselecţie a turaţiei

3

 puteţi preselecta turaţia

necesară chiar în timpul funcţionării maşinii.

1

–

2

turaţie scăzută

3

–

4

turaţie  medie

5

–

6

turaţie  ridicată

Valorile redate în tabel sunt valori orientative. Turaţia
necesară depinde de material şi de condiţiile de lucru, putând
fi determinată printr-o probă practică.

După ce aţi lucrat un timp mai îndelungat cu o turaţie redusă,
lăsaţi scula electrică să meargă în gol la turaţie maximă aprox.
3 minute  pentru  a  se  răci.

Pornire/oprire

Înainte de pornire/oprire reglaţi adâncimea de frezare, vezi
paragraful

„

Reglarea adâncimii de frezare

“

.

Apăsaţi pentru

 punerea în funcţiune

 a sculei electrice

întrerupătorul pornit/oprit

24

 şi ţineţi-l apăsat.

Pentru

fixarea

 în poziţie apăsată a întrerupătorului pornit/

oprit

24

, apăsaţi tasta de fixare

2

.

Pentru

oprirea

 sculei electrice eliberaţi întrerupătorul pornit/

oprit

24

 respectiv, dacă acesta a fost blocat cu tasta de fixare

2

, apăsaţi scurt înterupătorul pornit/oprit

24

 şi apoi eliberaţi-l

din nou.

Sistem Constant Electronic

Sistemul Constant Electronic menţine turaţia aproape
constantă la mersul în gol şi sub sarcină, asigurând un
randament uniform de lucru.

Pornire lină

Dispozitivul electronic de pornire lină limitează cuplul motor
în momentul pornirii, prelungind astfel durata de viaţă a
motorului.

Reglarea adâncimii de frezare (vezi figura D)

f

Reglarea adâncimii de frezare se poate face numai cu
scula electrică oprită.

Pentru reglajul brut al adâncimii de frezare procedaţi după
cum urmează:

–

Puneţi scula electrică cu dispozitivul de frezare montat pe
piesa de prelucrat.

–

Fixaţi intervalul de reglaj fin cu butonul rotativ

20

 în poziţia

de mijloc. Învârtiţi în acest scop butonul rotativ

20

, până

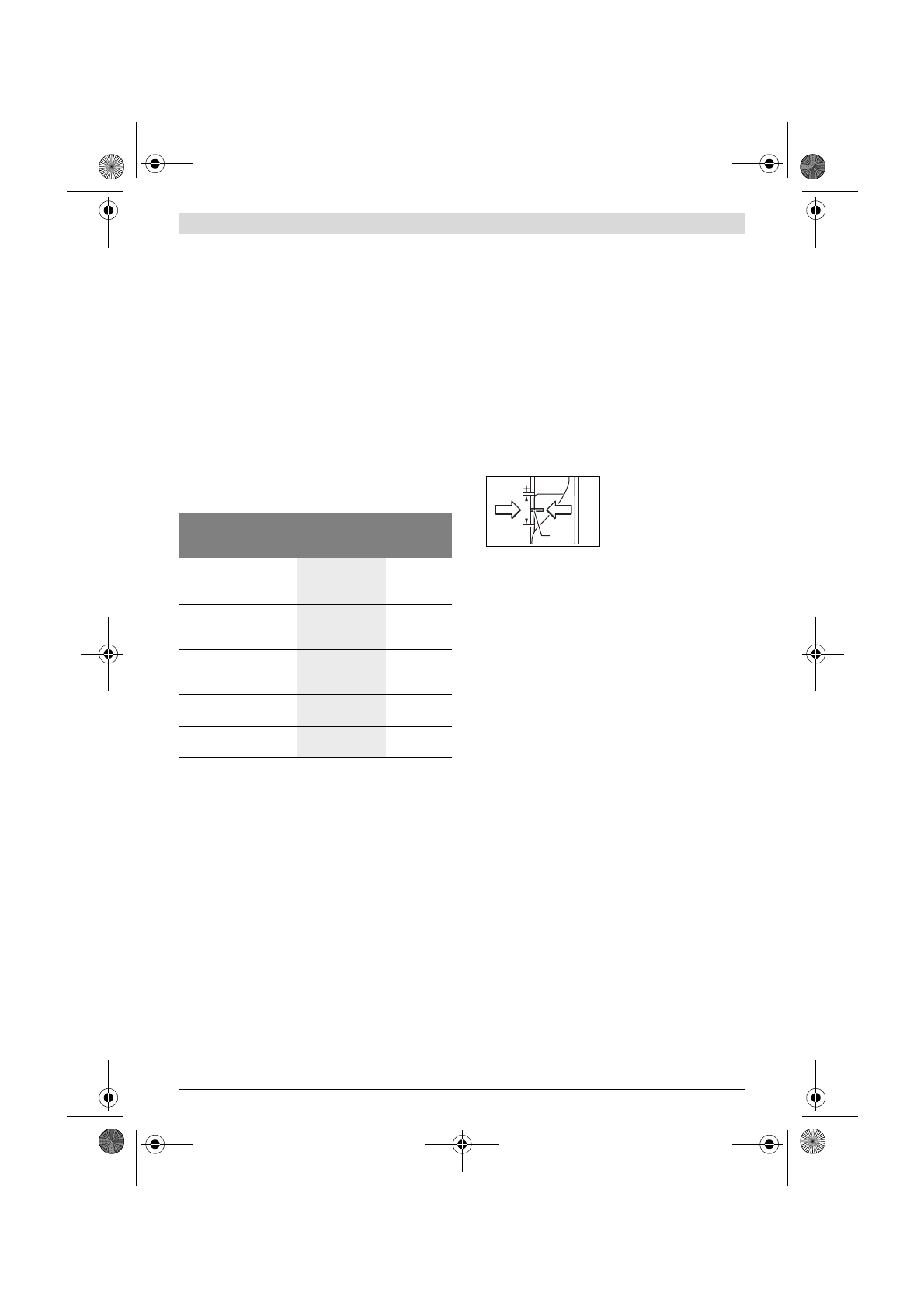

când reperele

21

 coincid aşa cum este ilustrat în figură.

Rotiţi în continuare scala

19

 aducând-o la

„

0

“

.

–

Poziţionaţi limitatorul în trepte

10

 pe treapta cea mai

joasă; limitatorul în trepte se înclichetează perceptibil.

–

Slăbiţi astfel şurubul-fluture de pe limitatorul de reglare a
adâncimii

14

, încât limitatorul de reglare a adâncimii

15

 să

se poată mişca liber.

–

Împingeţi în jos pârghia de deblocare

22

 şi coborâţi lent

maşina de frezat, până când dispozitivul de frezare

7

ajunge suprafaţa piesei de lucru. Eliberaţi din nou pârghia
de deblocare

22

, pentru a fixa această adâncime de

frezare.

–

Împingeţi în jos limitatorul de reglare a adâncimii

15

, până

când se sprijină pe limitatorul în trepte

10

. Aduceţi

cursorul cu marcajul de indexare

16

 în dreptul poziţiei „0“

de pe scala adâncimilor de frezare

18

.

–

Ajustaţi limitatorul de reglare a adâncimii

15

 la adâncimea

de frezare dorită şi strângeţi bine şurubul-fluture de pe
limitatorul de reglare a adâncimii

14

. Aveţi grijă să nu mai

deplasaţi cursorul cu marcajul de indexare

16

.

–

Apăsaţi pârghia de deblocare

22

 şi aduceţi maşina de

frezat în poziţia cea mai de sus.

În cazul unor adâncimi de frezare mai mari ar trebui să
executaţi mai multe operaţii de frezare succesive, cu
desprinderea unui volum mic de aşchii. Cu ajutorul
limitatorului în trepte

10

 puteţi împărţi procesul de frezare pe

mai multe trepte ale adâncimii de frezare. Reglaţi în acest
scop adâncimea de frezare dorită corespunzător treptei celei
mai de jos a limitatorului în trepte şi alegeţi mai întâi, pentru
primele operaţii de frezare, treptele superioare (cu o
adâncime de frezare mai mică). Distanţa dintre trepte poate fi
modificată prin răsucirea şuruburilor de ajustare

11

.

După o frezare de probă puteţi regla adâncimea de frezare
exact la cota dorită, rotind butonul rotativ

20

; pentru mărirea

adâncimii de frezare rotiţi butonul în sensul mişcării acelor de
ceasornic, pentru reducerea adâncimii de frezare rotiţi
butonul în sens contrar mişcării acelor de ceasornic. Scala

19

serveşte pentru orientare. O tură completă corespunde unui

Material

Diametrul frezei

(mm)

Poziţie

rozetă de

reglare 3

Lemn de esenţă tare (fag)

4

–

10

12

–

20

22

–

40

5

–

6

3

–

4

1

–

2

Lemn de esenţă moale
(pin)

4

–

10

12

–

20

22

–

40

5

–

6

3

–

6

1

–

3

PAL

4

–

10

12

–

20

22

–

40

3

–

6

2

–

4

1

–

3

Materiale plastice

4

–

15

16

–

40

2

–

3

1

–

2

Aluminiu

4

–

15

16

–

40

1

–

2
1
