118
| Slovensky
1 619 929 J79 | (23.11.11)
Bosch Power Tools
Na
aretáciu
stlačeného vypínača
24
stlačte aretačné tlačidlo
2
.
Ak chcete ručné elektrické náradie
vypnúť
uvoľnite vypínač
24
a v takom prípade, ak je zaaretovaný aretačným tlačidlom
2
, stlačte vypínač
24
na okamih a potom ho znova uvoľnite.
Konštantná elektronika
Konštantná elektronika udržiava počet obrátok pri voľnobehu
a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje
rovnomerný pracovný výkon náradia.
Pozvoľný rozbeh
Elektronicky regulovaný pozvoľný rozbeh obmedzuje krútiaci
moment náradia pri zapnutí a predlžuje životnosť motora.
Nastavenie frézovacej hĺbky (pozri obrázok D)
f
Nastavenie frézovacej hĺbky sa smie vykonávať len
vtedy, keď je ručné elektrické náradie vypnuté.
Pri hrubom nastavení frézovacej hĺbky postupujeme
nasledovne:
–
Priložte ručné elektrické náradie s namontovaným
frézovacím nástrojom na obrobok, ktorý budete obrábať.
–
Polohu jemného nastavenia nastavte pomocou otočného
gombíka
20
do stredu. Na tento účel otáčajte otočný
gombík
20

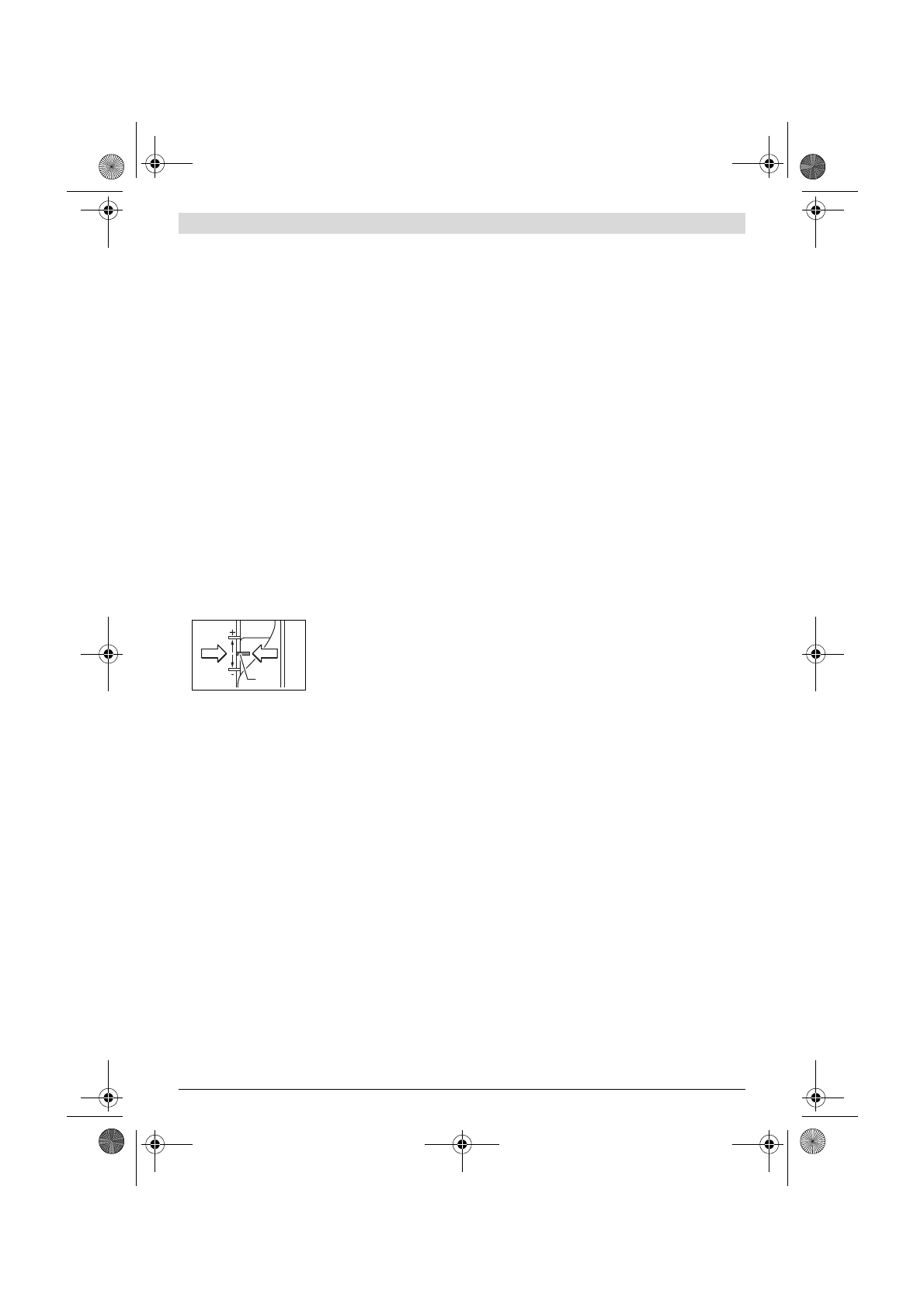

dovtedy, kým sa budú značky
21
zhodovať, ako
to vidieť na obrázku. Napokon otočte stupnicu
19
na
hodnotu
„
0
“
.
–
Stupňový doraz
10
nastavte na najnižší stupeň; stupňový
doraz počuteľne zaskočí.
–
Uvoľnite krídlovú maticu na hĺbkovom doraze
14
tak, aby
sa dal hĺbkový doraz
15
voľne pohybovať.
–
Zatlačte uvoľňovaciu páčku
22
smerom dole a pomaly
veďte hornú frézu smerom dole, až sa frézovací nástroj
7
dotýka povrchovej plochy obrobku. Opäť uvoľnite
uvoľňovaciu páčku
22
, aby ste zapichovaciu hĺbku fixovali.
–
Zatlačte hĺbkový doraz
15
smerom dole, až si sadne na
stupňový doraz
10
. Posúvač s indexovou značkou
16
nastavte do polohy „0“ na stupnici frézovacej hĺbky
18
.
–
Nastavte hĺbkový doraz
15
na požadovanú frézovaciu
hĺbku a krídlovú skrutku na hĺbkovom doraze
14
utiahnite.
Dajte pozor na to, aby ste posúvač s indexovou značkou
16
už viac neprestavili.
–
Zatlačte uvoľňovaciu páčku
22
a veďte hornú frézu
smerom hore do najvyššej polohy.
Ak je potrebná frézovacia hĺbka väčšia, mali by ste vykonať
viacero pracovných krokov s menším úberom triesky.
Pomocou stupňového dorazu
10
môžete frézovanie rozdeliť
na viac pracovných krokov, resp. stupňov. Nastavte na tento
účel požadovanú frézovaciu hĺbku s najnižším stupňom
stupňového dorazu a zvoľte pre prvé pracovné kroky najprv
vyššie stupne. Vzdialenosť stupňov sa dá otáčaním
aretačných skrutiek
11
meniť.
Po vykonaní skúšobného frézovania môžete otáčaním
otočného gombíka
20
presne nastaviť frézovaciu hĺbku na
požadovanú hodnotu; otáčaním v smere pohybu hodinových
ručičiek zväčšujete frézovaciu hĺbku, otáčaním proti smeru
pohybu hodinových ručičiek frézovaciu hĺbku zmenšíte.
Stupnica na jemné nastavenie
19
dslúži pritom ako
orientačná pomôcka. Jedna obrátka (jedno otočenie)
zodpovedá veľkosti prestavenia 2,0 mm, jeden dielik na
hornom okraji stupnice
19
zodpovedá zmene nastavenia o
0,1 mm. Maximálna hodnota prestavenia je
±
8 mm.
Príklad:
Požadovaná frézovacia hĺbka má byť 10,0 mm,
skúšobné frézovanie malo frézovaciu hĺbku 9,6 mm.
–
Nadvihnite hornú frézu a položte pod klznú dosku
9
napr.
kúsok odpadového dreva tak, aby sa frézovací nástroj
7
pri
spustení nedotýkal obrobku. Zatlačte uvoľňovaciu páčku
22
smerom dole a pomaly veďte hornú frézu smerom dole,
až sa hĺbkový doraz
15
nachádza na stupňovom doraze
10
.
–
Nastavte stupnicu
19
otočením na hodnotu
„
0
“
a uvoľnite
krídlovú skrutku
14
.
–
Otočte otočný gombík
20
o 0,4 mm/4 dielika (rozdiel
medzi požadovanou a skutočnou hodnotou) v smere
pohybu hodinových ručičiek a krídlovú skrutku
14
utiahnite.
–
Skontrolujte predvolenú frézovaciu hĺbku vykonaním
ďalšej skúšky frézovania.
Po nastavení frézovacej hĺbky už nemeňte polohu posúvača
16
na hĺbkovom doraze
15
, aby ste mohli na stupnici
18
vždy
odčítať okamžitú frézovaciu hĺbku.
Pokyny na používanie
f
Chráňte frézovacie nástroje pred nárazom a úderom.
Smer frézovania a priebeh frézovania (pozri obrázok E)
f
Smer frézovania musí byť vždy opačný ako smer
otáčania frézovacieho nástroja 7 (beh opačným
smerom). Pri frézovaní v smere otáčania (súbežný beh)
sa Vám môže ručné elektrické náradie vytrhnúť z ruky.
–
Nastavte požadovanú frézovaciu hĺbku, pozri odsek
„
Nastavenie frézovacej hĺbky
“
.
–
Priložte ručné elektrické náradie s namontovaným
frézovacím nástrojom na obrobok, ktorý budete obrábať, a
ručné elektrické náradie zapnite.
–
Zatlačte uvoľňovaciu páčku
22
smerom dole a pomaly
veďte hornú frézu smerom dole, až sa dosiahne nastavená
frézovacia hĺbka. Uvoľňovaciu páčku
22
opäť uvoľnite, aby
ste zapichovaciu hĺbku fixovali.
–
Frézovanie vykonávajte s rovnomerným posuvom.
–
Po skončení frézovania dajte hornú frézu späť do najvyššej
polohy.
–
Vypnite ručné elektrické náradie.
Frézovanie s pomocným dorazom (pozri obrázok F)
Pri obrábaní väčších obrobkov resp. pri frézovaní drážok
môžete ako pomocný doraz upevniť na obrobok nejakú dosku
alebo lištu a potom viesť hornú frézku pozdĺž tohto
pomocného dorazu. Veďte hornú frézu pozdĺž pomocného
dorazu sploštenou stranou klznej dosky.
21
OBJ_BUCH-203-004.book Page 118 Wednesday, November 23, 2011 9:50 AM
