74

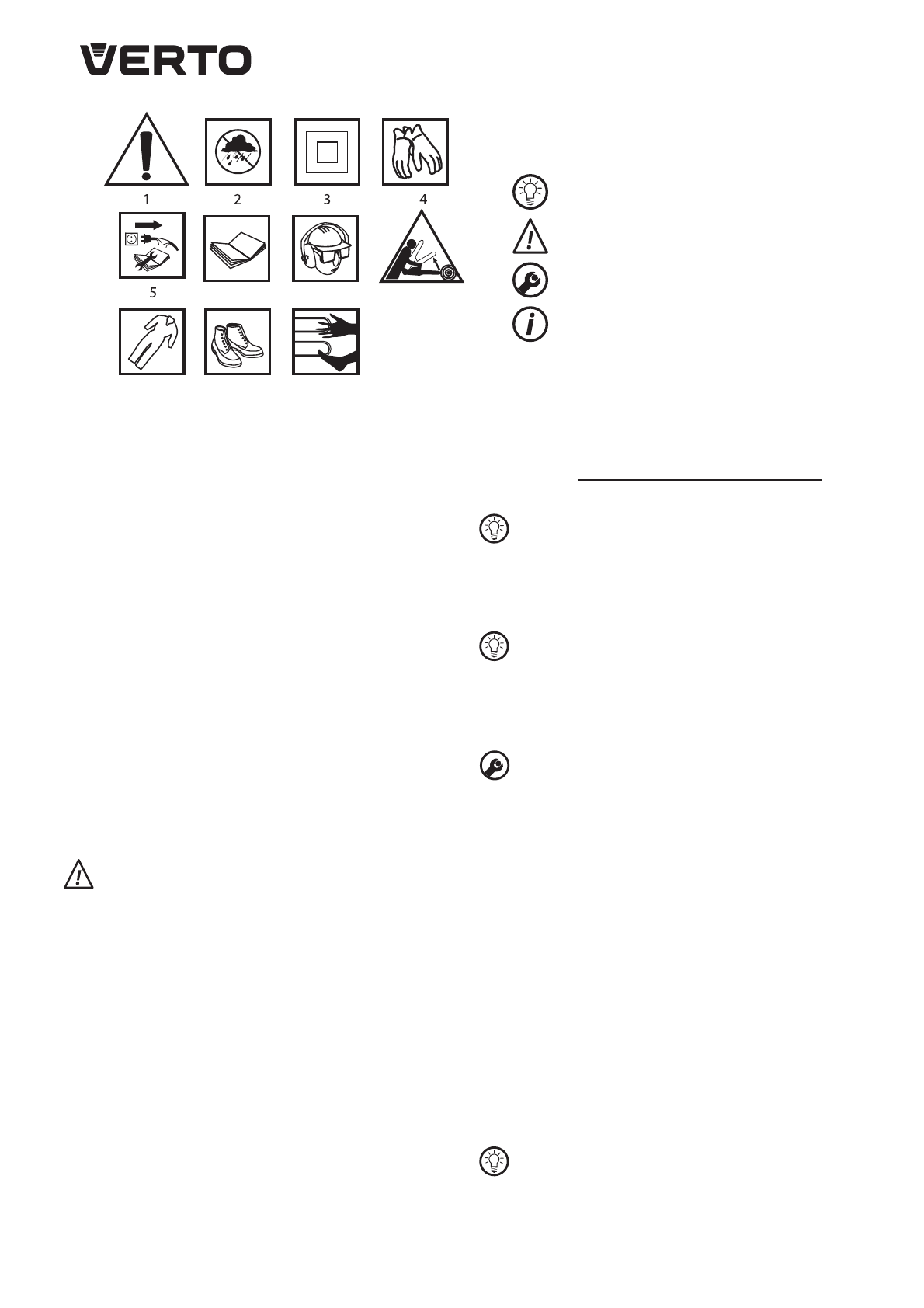

VYSVETLENIE POUŽITÝCH PIKTOGRAMOV
6 7 8
9
10
11
1.
Pozor, dodržiavajte mimoriadne bezpečnostné opatrenia.
2.
Chráňte pred vlhkosťou.
3.
Druhá ochranná trieda.
4.
Používajte ochranné rukavice.
5.
Skôr, ako začnete činnosti súvisiace s údržbou alebo opravou
zariadenia, odpojte napájací kábel.
6.
Prečítajte si návod na obsluhu, dodržiavajte upozornenia
a bezpečnostné predpisy, ktoré obsahuje!
7.
Používajte osobné ochranné prostriedky (prilbu, chrániče očí,
slúchadlá).
8.
Nebezpečenstvo v dôsledku spätného odrazu.
9.
Používajte ochranný odev.
10.
Používajte ochrannú obuv.
11.
Ruky a nohy udržiavajte v bezpečnej vzdialenosti od rezných
častí.
KONŠTRUKCIA A POUŽITIE
Reťazová píla je zariadenie poháňané jednofázovým komutátorovým
motorom. Reťazová píla si nevyžaduje ochranné uzemnenie
(2. ochranná trieda). Zariadenia tohto typu sú určené na vykonávanie
prác v záhradách pri dome. Píla môže slúžiť na stínanie stromov,
opiľovanie konárov, pripravovanie palivového dreva, dreva do kozubu
a na iné účely, ktoré si vyžadujú pílenie dreva.
Reťazová píla je zariadenie určené výlučne na neprofesionálne
použitie.
Náradie nepoužívajte v rozpore s jeho určením.
VYSVETLVKY KU GRAFICKE J ČASTI
Nižšie uvedené číslovanie sa vzťahuje na súčasti zariadenia zobrazené
v grafickej časti tohto návodu.
1.
Zátka na plnenie oleja
2.
Predné držadlo
3.
Páčka brzdy (predný kryt ruky)
4.
Skrutka na reguláciu napnutia reťaze
5.
Bezpečnostná matica
6.
Kryt vodiacej lišty reťaze
7.
Indikátor hladiny oleja
8.
Záves kábla
9.
Aretačné tlačidlo spínača
10.
Zadné držadlo
11.
Spínač
12.
Svorka podpery
13.
Vodiaca lišta
14.
Reťaz
15.
Reťazový kotúč vodiacej lišty
* Obrázok s výrobkom sa nemusia zhodovať.
VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK
POZOR
UPOZORNENIE
MONTÁŽ/NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENST VO
1. Vodiaca lišta
- 1 ks
2. Reťaz
- 1 ks
3. Kryt vodiacej lišty
- 1 ks
4. Nádrž na olej
- 1 ks
5. Kľúč
- 1 ks
PRED UVEDENÍM DO PREVÁDZKY
PRENÁŠANIE REŤAZOVE J PÍLY
Skôr, ako pristúpite k prenášaniu reťazovej píly, je potrebné vždy
vytiahnuť konektor napájacieho prívodu zo sieťovej zásuvky
a nasunúť kryt reťaze na vodiacu lištu a reťaz. Reťazovú pílu
prenášajte za predné držadlo. Ak je potrebné vykonať za sebou
niekoľko operácií rezania, pílu je nutné medzi týmito operáciami
vypnúť spínačom.
MONTÁŽ VODIACE J LIŠTY A PÍLOVE J REŤAZE
Na reguláciu napnutia reťaze slúžia svorník a skrutka na reguláciu
napnutia reťaze. Je veľmi dôležité, aby pri montáži vodiacej lišty
svorník, ktorý sa nachádza na skrutke na reguláciu napnutia
reťaze, vošiel do otvoru vo vodiacej lište.
Otáčaním skrutky na reguláciu napnutia reťaze možno svorník
presúvať dopredu a dozadu. Tieto súčiastky treba správne nastaviť
pred začatím montáže vodiacej lišty na pílu.
Reťazová píla musí byť odpojená od zdroja napájania.
•
Páčka brzdy (
3
) sa musí nachádzať v hornej (zvislej) polohe
(
obr. A
).
•
Odkrúťte bezpečnostnú maticu (
5
) a zložte kryt vodiacej lišty reťaze
(
6
).
•
Reťaz (
14
) založte na vodiacu lištu (
13
) a na reťazový kotúč vodiacej
lišty (
15
).
•
Reťaz (
14
) založte na hnací reťazový kotúč.
•
Vodiacu lištu (
13
) založte na vodiacu skrutku (
a
) (
obr. B
).
•
Vodiacu lištu (
13
) presuňte v smere od hnacieho reťazového kotúča
tak, aby vodiace ohnivká reťaze ležali v drážke vodiacej lišty (
13
).
•
Skontrolujte, či sa svorník (
b
) na skrutke na reguláciu napnutia reťaze
(
4
) nachádza v strede spodného otvoru (
c
) vodiacej lišty (
13
), (ak
treba, vykonajte nastavenie) (
obr. B
).
•
Kryt vodiacej lišty reťaze (
6
) založte na miesto a jemne dotiahnite
bezpečnostnú maticu (
5
).
•
Pomocou skrutky na reguláciu napnutia reťaze (
4
) primerane
napnite pílovú reťaz. Reťaz je správne napnutá vtedy, keď sa dá
nadvihnúť asi 3 - 4 mm v strede vodiacej lišty, ktorá sa nachádza vo
vodorovnej polohe.
•
Bezpečnostnú maticu (
5
) pevne utiahnite, pri súčasnom pridržiavaní
hrotu vodiacej lišty.
Pred zmontovaním vodiacej lišty a reťaze je potrebné skontrolovať
správnu polohu pílových ostrí reťaze (správny smer je zobrazený
na vrchole vodiacej lišty). Aby ste sa vyhli zraneniu ostrými
okrajmi pri kontrolovaní a montovaní reťaze, vždy majte založené
ochranné rukavice.
