Prašina od bukve i hrasta posebno je štetna za zdravlje, te
zbog toga radite samo sa usisavanjem prašine.

Piljenje sa graničnikom paralelnosti (vidjeti sliku D)

Graničnik paralelnosti

10

 omogućava točno rezanje uzduž ru-

ba izratka, odnosno rezanje traka jednakih mjera.

Otpustite leptirasti vijak

7

 i pomaknite skalu graničnika para-

lelnosti

10

, vođenjem u temeljnoj ploči

13

. Namjestite željenu

širinu rezanja kao vrijednost skale, na odgovarajućim oznaka-
ma rezanja

9

 odnosno

8

, vidjeti poglavlje „Oznake rezanja“.

Ponovno stegnite leptirasti vijak

7

.

Piljenje sa pomoćnim graničnikom (vidjeti sliku E)

Za obradu velikih izradaka ili za rezanje ravnih rubova, možete
na izradak pričvrstiti dasku ili letvu kao pomoćni graničnik i
kružnu pilu voditi uzduž sa temeljnom pločom kao pomoćnim
graničnikom.

Piljenje sa vodilicom (vidjeti sliku G)

Pomoću vodilice

28

 možete izvoditi pravocrtne rezove.

Prionljivi sloj sprječava klizanje vodilice i čuva površinu izrat-
ka. Površinski sloj vodilice omogućava lakše klizanje električ-
nog alata.

Gumena usna na vodilici služi kao zaštita od lomljenja, koja
kod piljenja drvenih materijala sprječava otkidanje površine
reza. List pile u tu svrhu mora sa zubima direktno nalijegati na
gumenu usnu.

Vodilica 28 ne smije nadvisivati piljenu stranu izratka.

Za radove sa vodilicom

28

 potreban je adapter vodilice

27

.

Adapter vodilice

27

 montira se kao i graničnik paralelnosti

10

.

Za točne rezove sa vodilicom

28

 potrebne su slijedeće radne

operacije:

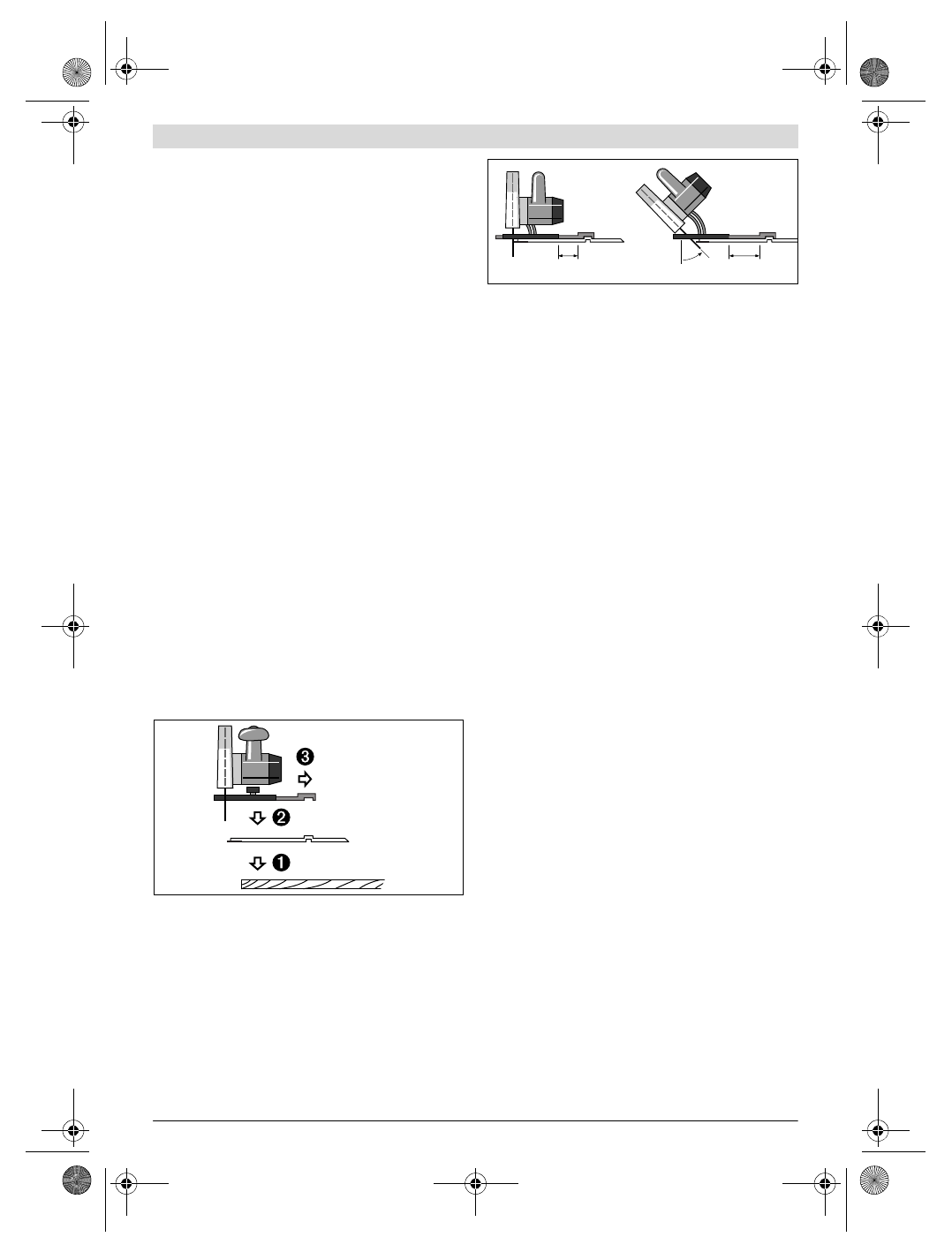

– Vodilicu

28

 sa bočnim nadvišenjem namjestite na izradak.

Kod toga pazite da strana sa gumenom usnom bude usmje-
rena prema izratku.

– Stavite kružnu pilu sa predmontiranim adapterom vodilice

na

27

 na vodilicu

28

.

– Namjestite željenu dubinu rezanja i kut kosog rezanja. Pri-

državajte se oznaka na adapteru vodilice

27

, za prethodno

podešavanje kod različitih kutova kosog rezanja, vidjeti
sliku F.

– Izravnajte kružnu pilu pomoću adaptera vodilice, tako da

list pile

21

 sa zubima naliježe na gumenu usnu. Položaj lista

pile

21

 ovisan je od odabranog kuta rezanja. Ne pilite u vo-

dilicu.

– Stegnite leptirasti vijak

7

, kako bi se fiksirao položaj adap-

tera vodilice.

– Podignite kružnu pilu sa predmontiranim adapterom vodi-

lice

27

 sa vodilice

28

.

– Izravnajte  vodilicu

28

 na izratku tako da gumena usna toč-

no naliježe na željeni rub rezanja.

– Vodilicu

28

 pričvrstite na izradak sa prikladnim steznim

napravama, npr. vijčanim stegama. Stavite električni alat
sa montiranim adapterom vodilice

27

 na vodilicu.

– Uključite električni alat i vodite ga jednolično i sa manjim

posmakom u smjeru rezanja.

Sa spojnim komadom

29

 možete sastaviti dvije vodilice. ste-

zanje se provodi pomoću četiri vijka koji se nalaze u spojnom
komadu. Stezanje se provodi pomoću četiri vijka koji se nala-
ze u spojnom komadu.

Održavanje i servisiranje

Održavanje i čišćenje



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Električni alat i otvore za hlađenje održavajte čistim ka-
ko bi se moglo dobro i sigurno raditi.

Njišući štitnik mora se moći uvijek slobodno pomicati i sam za-
tvarati. Zbog toga područje oko njišućeg štitnika uvijek održa-
vajte čistim. Prašinu i strugotinu od ispuhivanja treba uvijek
očistiti komprimiranim zrakom ili kistom.

Listovi pile koji nisu površinski zaštićeni mogu se zaštititi od
korozije tankim slojem ulja bez kiseline. Prije piljenja ponovno
odstranite ulje, jer će inače na drvu ostati mrlje.

Smola ili ostaci ljepila na listu pile štetno utječu na kvalitetu re-
zanja. Zbog toga list pile očistite odmah nakon uporabe.

Ako bi električni alat unatoč brižljivih postupaka izrade i ispiti-
vanja ipak prestao raditi, popravak treba prepustiti ovlašte-
nom servisu za Bosch električne alate.

Ako je potrebna zamjena priključnog kabela, tada je treba pro-
vesti u Bosch servisu ili u ovlaštenom servisu za Bosch elek-
trične alate, kako bi se izbjeglo ugrožavanje sigurnosti.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice električnog alata.

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i
održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-
ćane crteže i informacije o rezervnim dijelovima možete naći
na adresi:

www.bosch-pt.com
