102

 | Eesti

1 609 92A 06F | (11.4.13)

Bosch Power Tools

Saeketta mahavõtmine (vt joonist A)

– Keerake pendelkettakaitse

11

 tagasi ja hoidke seda kinni.

– Hoidke kinnitusseibi

20

 lehtvõtmega

24

 (ava 22 mm) kin-

ni või asetage saeketas

21

 puutükile.

– Keerake sisekuuskantvõtmega

3

 kinnituskruvi

23

 pöörle-

missuunas



 välja.

– Võtke kinnitusseib

20

 ja saeketas

21

 spindlilt

19

 maha.

Saeketta montaaž (vt joonist A)

– Puhastage saeketas

21

 ja kõik monteeritavad kinnitusde-

tailid.

– Keerake pendelkettakaitse

11

 tagasi ja hoidke seda kinni.

– Asetage saeketas

21

 alusseibile

22

. Hammaste lõikesuund

(nool saekettal) ja pöörlemissuunda tähistav nool ketta-
kaitsel

16

 peavad ühtima.

– Asetage peale kinnitusseib

20

 ja keerake kinnituskruvi

23

pöörlemissuunas



 sisse. Veenduge alusseibi

22

 ja kinni-

tusseibi

20

 õiges asendis.

– Hoidke kinnitusseibi

20

 lehtvõtmega

24

 (ava 22 mm) kin-

ni või asetage saeketas

21

 puutükile.

– Pingutage sisekuuskantvõtmega

3

 kinnituskruvi

23

 pöör-

lemissuunas



 kinni. Pingutusmoment peab olema

6 – 9 Nm, see vastab käega pingutamisele pluss ¼ pööret.

Lõikekiilu reguleerimine (vt joonist B)



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Kasutage alati lõikekiilu, välja arvatud uputuslõigete
puhul

Lõikekiil hoiab ära saeketta kinnikiildumise saagimi-

se ajal.

Seadistamine toimub maksimaalse lõikesügavuse juures, vt
punkti „Lõikesügavuse reguleerimine“.

Keerake lahti kruvi

25

, seadke lõikekiil

12

 joonisel näidatud

mõõdule ja pingutage kruvi

25

 pingutusmomendiga

3,5 – 5 Nm  kinni.

Tolmu/saepuru äratõmme



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.

– Kasutage konkreetse materjali eemaldamiseks sobivat

tolmuimejat.

– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski

filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.

Tolmueemaldus eraldi seadmega

Ühendage äratõmbevoolik

30

 (lisatarvik) laastu väljavisk-

eavaga

17

. Kasutage äratõmbevoolikut

30

 koos tolmuimeja-

ga (lisatarvik). Ülevaate erinevate tolmuimejatega ühendami-
se võimalustest leiate käesoleva kasutusjuhendi lõpust.

Seadme võib ühendada kaugjuhtimisautomaatikaga varusta-
tud Boschi universaaltolmuimejaga. See käivitub elektrilise
tööriista sisselülitamisel automaatselt.

Tolmuimeja peab töödeldava materjali tolmu imemiseks
sobima.

Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldami-
seks kasutage spetsiaaltolmuimejat.

Integreeritud tolmueemaldus tolmukoti abil

Väiksemate tööde korral võite külge ühendada tolmukoti (lisa-
tarvik). Asetage tolmukoti ühendusdetail laastu väljavisk-
eavasse

17

. Tühjendage tolmukotti  õigeaegselt, et säilitada

tolmuimemisvõimsust.

Kasutus

Kasutusviisid



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Lõikesügavuse reguleerimine (vt joonist C)



Valige tooriku paksusele vastav lõikesügavus.

Saeketas

peaks tooriku alt nähtavale jääma vähem kui ühe hamba
ulatuses.

Keerake lahti tiibkruvi

14

. Väiksema lõikesügavuse reguleeri-

miseks tõmmake saagi alusplaadilt

13

 eemale, suurema lõike-

sügavuse jaoks suruge saagi alusplaadile

13

 lähemale. Regu-

leerige soovitud mõõt välja lõikesügavuse skaalal. Keerake
tiibkruvi

14

 uuesti kinni.

Lõikenurga reguleerimine

Keerake lahti tiibkruvi

6

. Kallutage saagi külje suunas. Regu-

leerige soovitud mõõt välja skaalal

5

. Keerake tiibkruvi

6

uuesti kinni.

Märkus:

Kaldlõigete puhul on tegelik lõikesügavus väiksem

kui lõikesügavuse skaalal

15

 näidatud väärtus.

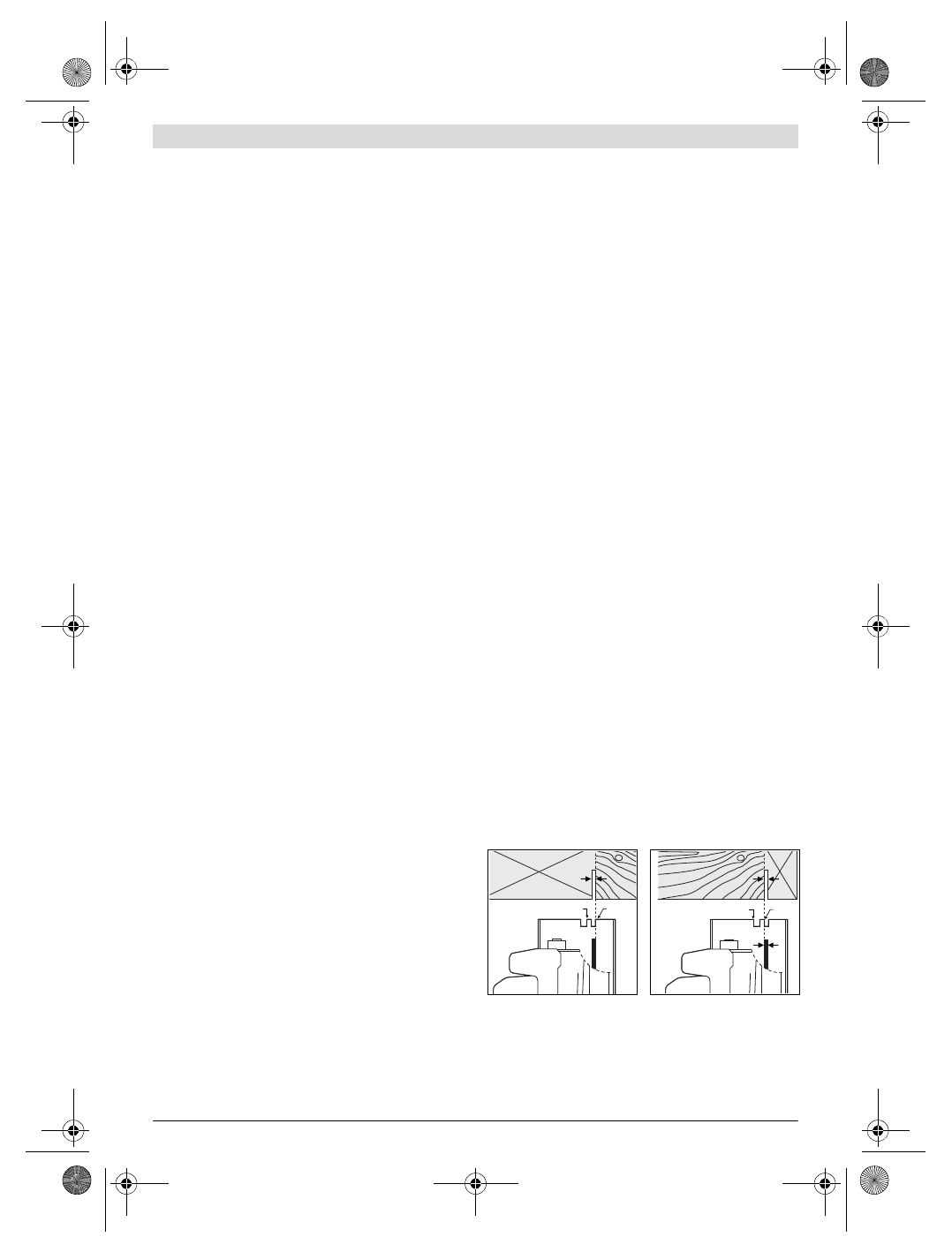

Lõikemärgid

Lõikemärk 0 °  (

9

) näitab saeketta asendit täisnurga all saagi-

misel. Lõikemärk 45 °  (

8

) näitab saeketta asendit saagimisel

45 °  nurga all.

Täpsuse tagamiseks asetage ketassaag toorikule joonisel näi-
datud viisil. Soovitav on teostada proovilõige.

0

45

0

45
