 Srpski |

83

Bosch Power Tools

1 609 92A 06F | (11.4.13)

– Stavite list testere

21

 na prirubnicu za prihvat

22

. Pravac

sečenja zuba (pravac strelice na listu testere) i strelica za
pravac okretanja na zaštitnoj haubi

16

 moraju biti

usaglašeni.

– Postavite zateznu prirubnicu

20

 i zavrnite zatezni zavrtanj

23

 u pravcu okretanja



. Pazite na pravi položaj za

ugradnju prihvatne prirubnice

22

 i zatezne prirubnice

20

.

– Držite zateznu prirubnicu

20

 sa viljuškastim ključem

24

(Širina ključa 22 mm). Čvrsto ili stavite list testere

21

 na

komad drveta.

– Stegnite čvrsti sa imbus ključem

3

 zatezni zavrtanj

23

 u

pravcu okretanja



. Zatezni moment treba da iznosi

6 – 9 Nm, što odgovara zatezanje rukom plus ¼ jedan
okretaj.

Podešavanje klina za procep (pogledajte sliku B)



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Upotrebljavajte uvek klin za procep, osim kod sečenja
za uranjanjem.

Klin za procep sprečava zaglavljivanje lista

testere pri testerisanju.

Podešavanje se vrši pri maksimalnoj dubini sečenja,
pogledajte odeljak „Podešavanje dubine sečenja“.

Popustite zavrtanj

25

, stavite klin za procep

12

 na dimenziju

navedenu na slici i čvrsto stegnite zavrtanj

25

 sa momentom

pritezanja  od  3,5 – 5 Nm.

Usisavanje prašine/piljevine



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Prašine od materijala kao što je premaz koji sadrži olovo,
neke vrste drveta, minerali i metal mogu biti štetni po
zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske
reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje
se nalaze u blizini.
Neke prašine kao od hrasta i bukve važe kao izazivači raka,
posebno u vezi sa dodatnim materijama za obradu drveta
(hromati, zaštitna sredstva za drvo). Materijal koji sadrži
azbest smeju raditi samo stručnjaci.

– Koristite što je više moguće usisavanje prašine

pogodno za materijal.

– Pobrinite se za dobro provetravanje radnog mesta.
– Preporučuje se, da se nosi zaštitna maska za disanje sa

klasom filtera P2.

Obratite pažnju na propise za materijale koje treba
obradjivati u Vašoj zemlji.

Usisavanje sa strane

Nataknite usisno crevo

30

 (pribor) na otvor za izbacivanje

piljevine

17

. Povežite crevo za usisavanje

30

 sa nekim

usisivačem (pribor). Pregled za priključivanje na različite
usisivače naći ćete na kraju ovoga uputstva.

Električni alat može se direktno priključiti na utičnicu Bosch-
Univerzalnog usisivača sa uredjajem za daljinski start. Ovaj
automatski startuje pri uključivanju električnog alata.

Usisivač mora biti pogodan za materijal koji treba obradjivati.

Upotrebljavajte prilikom usisavanja posebno po zdravlje
štetnih prašina, prašine koje izazivaju rak ili suvih prašina
specijalan usisivač.

Sopstveno usisavanje sa džakom za prašinu

Kod manjih radova možete priključiti džak za prašinu (Pribor).
Utaknite štucnu za džak za prašinu u otvor za izbacivanje
piljevine

17

. Ispraznice na vreme džak za prašinu  da bi

prihvatanje prašine moglo da ostane optimalno.

Rad

Vrste rada



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Podešavanje dubine sečenja (pogledajte sliku C)



Podesite dubinu preseka debljini radnog komada.

Ne bi

trebalo da se vidi ispod radnog komada manje od cele
visine zuba.

Odvrnite leptir zavrtanj

14

. Za manje dubine sečenja udaljite

testeru od osnovne ploče

13

 dok za veće dubine sečenja

pritisnite tester ka osnovnoj ploči

13

. Podesite željenu meru

na skali za dubinu sečenja. Ponovo stegnite leptir zavrtanj

14

.

Podešavanje ugla iskošenja

Odvrnite leptir zavrtanj

6

. Iskrenite testeru bočno. Podesite

željenu meru na skali

5

. Ponovo stegnite leptir zavrtanj

6

.

Uputstvo:

Pri sečenju sa zakošenjem je dubina sečenja manja

od pokazane vrednosti na skali za dubinu sečenja

15

.

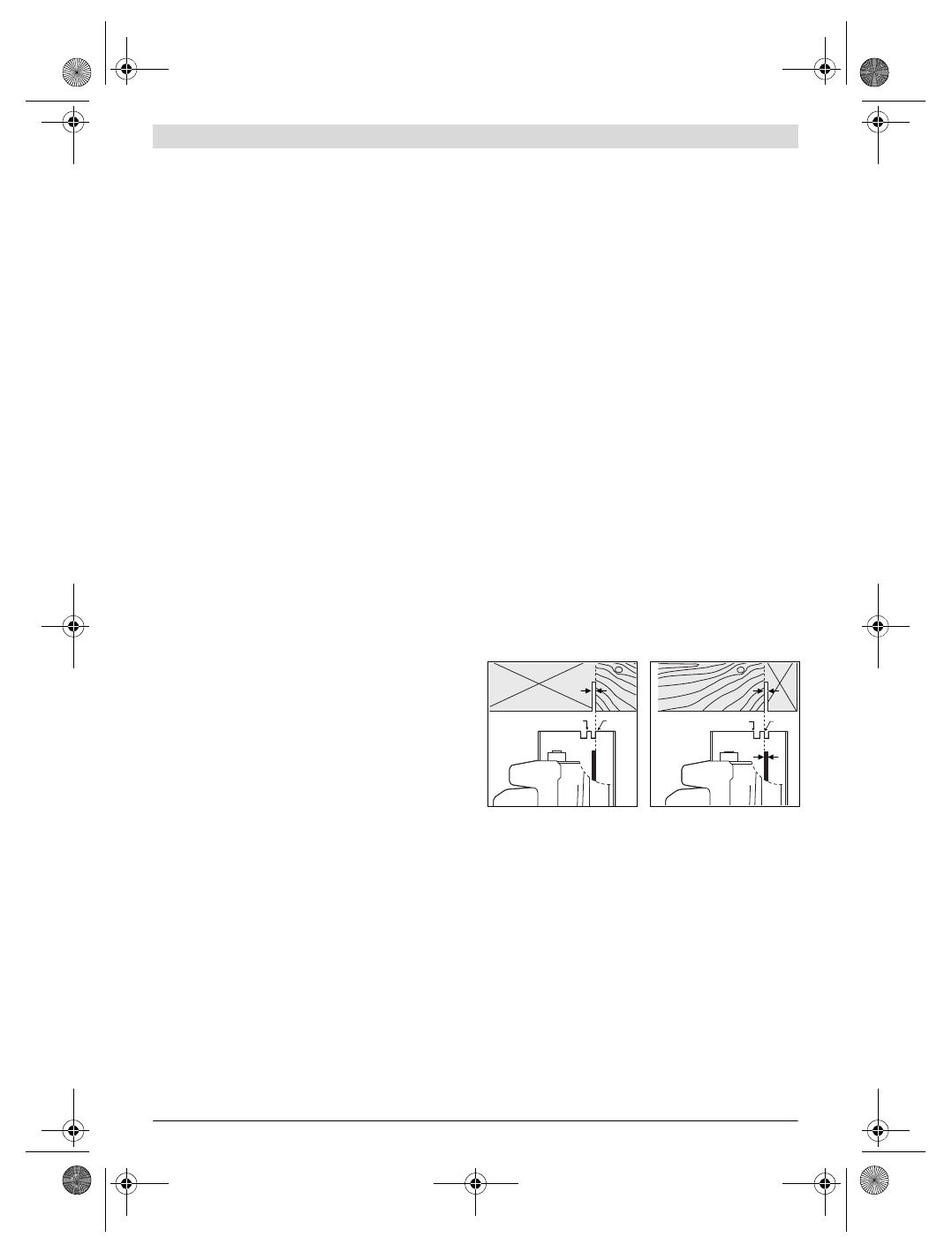

Oznake sečenja

Oznaka sečenja 0 °  (

9

) pokazuje poziciju lista testere kod

pravouglog sečenja. Oznaka sečenja 45 °  (

8

) pokazuje

poziciju lista testere pri 45 ° -sečenju.

Za sečenje tačno po meri stavite kružnu testeru kao što
pokazuje slika na radni komad. Izvedite najbolje probno
sečenje.

Puštanje u rad



Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima tipske tablice
električnog alata. Električni alati označeni sa 230 V
mogu da rade i sa 220 V.

Uključivanje-isključivanje



Da bi štedeli energiju, uključujte električni alat samo
kada ga koristite.

0

45

0

45
