A 0 °  (

9

) vágási jel a fűrészlapnak a derékszögű vágások ese-

tén elfoglalt helyzetét helyzetét jelzi. A 45 °  (

8

) vágási jel a fű-

részlapnak a 45 ° -os vágások esetén elfoglalt helyzetét jelzi.

Pontos méretrevágáshoz az ábrán látható módon helyezze fel
a körfűrészt a munkadarabra. Hajtson végre legalább egy pró-
bavágást.

Üzembe helyezés



Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.

Be- és kikapcsolás



Az energia megtakarítására az elektromos kéziszerszé-
mot csak akkor kapcsolja be, ha használja.

Az elektromos kéziszerszám

üzembe helyezéséhez

 nyomja

meg

először

 a

2

 bekapcsolás reteszelést, majd

ezután

 nyom-

ja be és tartsa benyomva az

1

 be-/kikapcsolót.

Az elektromos kéziszerszám

kikapcsolásához

 engedje el az

1

be-/kikapcsolót.

Megjegyzés:

Az

1

 be-/kikapcsolót biztonsági meggondolá-

sokból nem lehet tartós üzemhez bekapcsolt állapotban rete-
szelni, hanem az üzemeltetés közben végig benyomva kell tar-
tani.

Munkavégzési tanácsok

Óvja meg a fűrészlapokat a lökésektől és ütésektől.

Egyenletes, nem túl erős nyomással tolja az elektromos kézi-
szerszámot a vágási irányba. A túl erős előtolás lényegesen
csökkenti a betétszerszámok élettartamát és az elektromos
kéziszerszám megrongálódásához vezethet.

A fűrészelési teljesítmény és a vágás minősége lényeges mér-
tékben függ a fűrészlap állapotától és a fogak alakjától. Ezért
csak éles és a megmunkálásra kerülő anyag tulajdonságainak
megfelelő fűrészlapokat használjon.

Fa fűrészelése

A fűrészlapot a fafajtának, a fa minőségének és annak megfe-
lelően kell kiválasztani, hogy hosszirányú, vagy harántvágá-
sokra van szükség.

Fenyőfa hosszirányú fűrészelése esetén hosszú, spirális alakú
forgács keletkezik.

A bükk- és tölgyfaporok különösen ártalmasak az egészségre,
ezért csak porelszívással dolgozzon.

Fűrészelés a párhuzamos ütköző használatával
(lásd a „D” ábrát)

A

10

 párhuzamos ütköző a munkadarab széle mentén tesz le-

hetővé precíz vágásokat; ezen kívül ezzel azonos méretű sávo-
kat is ki lehet vágni.

Lazítsa ki a

7

 szárnyascsavart és tolja át a

10

 párhuzamos üt-

köző skáláját a

13

 alaplap megvezetésén. Állítsa be a skálán a

kívánt vágási szélességet a megfelelő

9

, illetve

8

 vágási jelnél,

lásd az alábbi fejezetet: „Vágási jelek”. Húzza meg ismét szo-
rosra a

7

 szárnyascsavart.

Fűrészelés a segédütköző alkalmazásával
(lásd az „E” ábrát)

Nagyobb munkadarabok megmunkálásához vagy egyenes
élek fűrészeléséhez egy falapot vagy lécet is lehet e munkada-
rabra rögzíteni és a körfűrészt az alaplappal a segédütköző
mentén lehet végigvezetni.

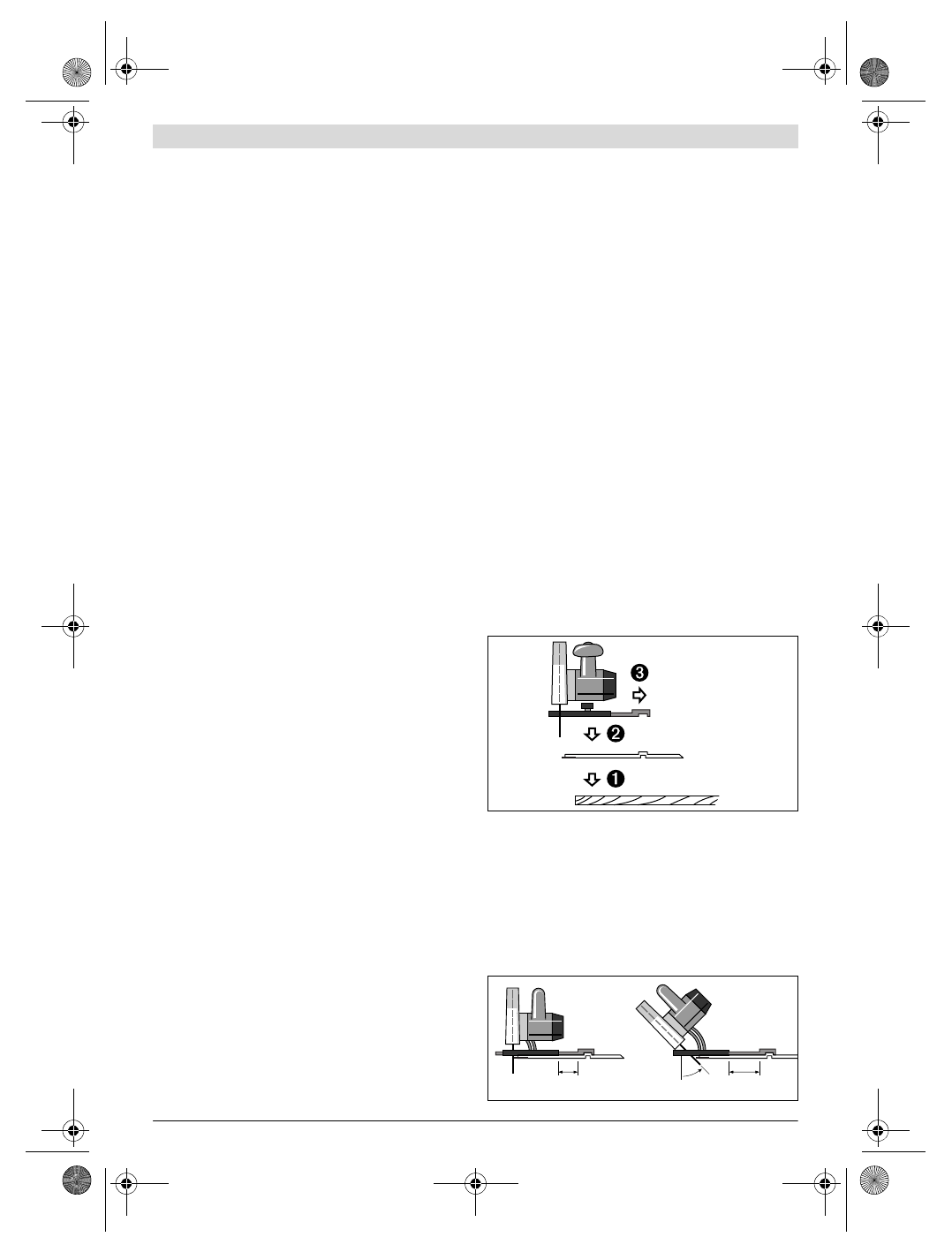

Fűrészelés a vezetősín segítségével (lásd a „G” ábrát)

A

28

 vezetősín segítségével egyenes vonalú vágásokat lehet

végrehajtani.

A tapadó bevonat meggátolja azt, hogy a vezetúsín megcsús-
szon és kíméli a megmunkálásra kerülő munkadarabot. A ve-
zetősín bevonata lehetővé teszi, hogy az elektromos kéziszer-
szám könnyen csússzon a munkadarabon.

A vezetősín gumiajka egy felszakadásgátlóként szolgál, amely
faanyagok fűrészelésekor meggátolja a felület felszakadását.
Ehhez a fűrészlapnak a fogaival közvetlenül fel kell feküdnie a
gumiajakra.

A 28 vezetősínnek nem szabad kiállni a fűrészelésre kerü-
lő munkadarob homlokoldala fölött.

A

28

 vezetősínnel végzett munkákhoz a

27

 vezetősín adapter-

re is szükség van. A

27

 vezetősín adaptert a

10

 párhuzamos

ütközővel azonos módon kell felszerelni.

A

28

 vezetősínnel végzett vágásokhoz a következő munkalé-

pésekre van szükség:
– Helyezze fel a

28

 vezetősínt a munkadarabra úgy, hogy az

oldalról továbbra kinyúljon, mint a munkadarab széle.
Ügyeljen arra, hogy a gumiajakkal ellátott oldal a munkada-
rab felé mutasson.

– Tegye fel a körfűrészt az arra előre felszerelt

27

 vezetősín

adapterrel a

28

 vezetősínre.

– Állítsa be a kívánt vágási mélységet és a kívánt sarkalószö-

get. Ügyeljen a

27

 vezetősín adapteren található, a külön-

böző sarkalószögek előzetes beállíátásra szolgáló jelekre,
lásd az „F” ábrát.

– Állítsa be a vezetősín-adapter segítségével a körfűrészt,

hogy a

21

 fűrészlap a fogaival felfeküdjön a gumiajakra. A

21

 fűrészlap helyzete a kiválasztott vágási szögtől függ. Ne

fűrészeljen bele a vezetősínbe.
