Пиление со вспомогательным упором (см. рис. Е)

Для обработки больших заготовок или для отрезания пря-
мых краев Вы можете закрепить на заготовке в качестве
вспомогательного упора доску или рейку и вести диско-
вую пилу опорной плитой вдоль вспомогательного упора.

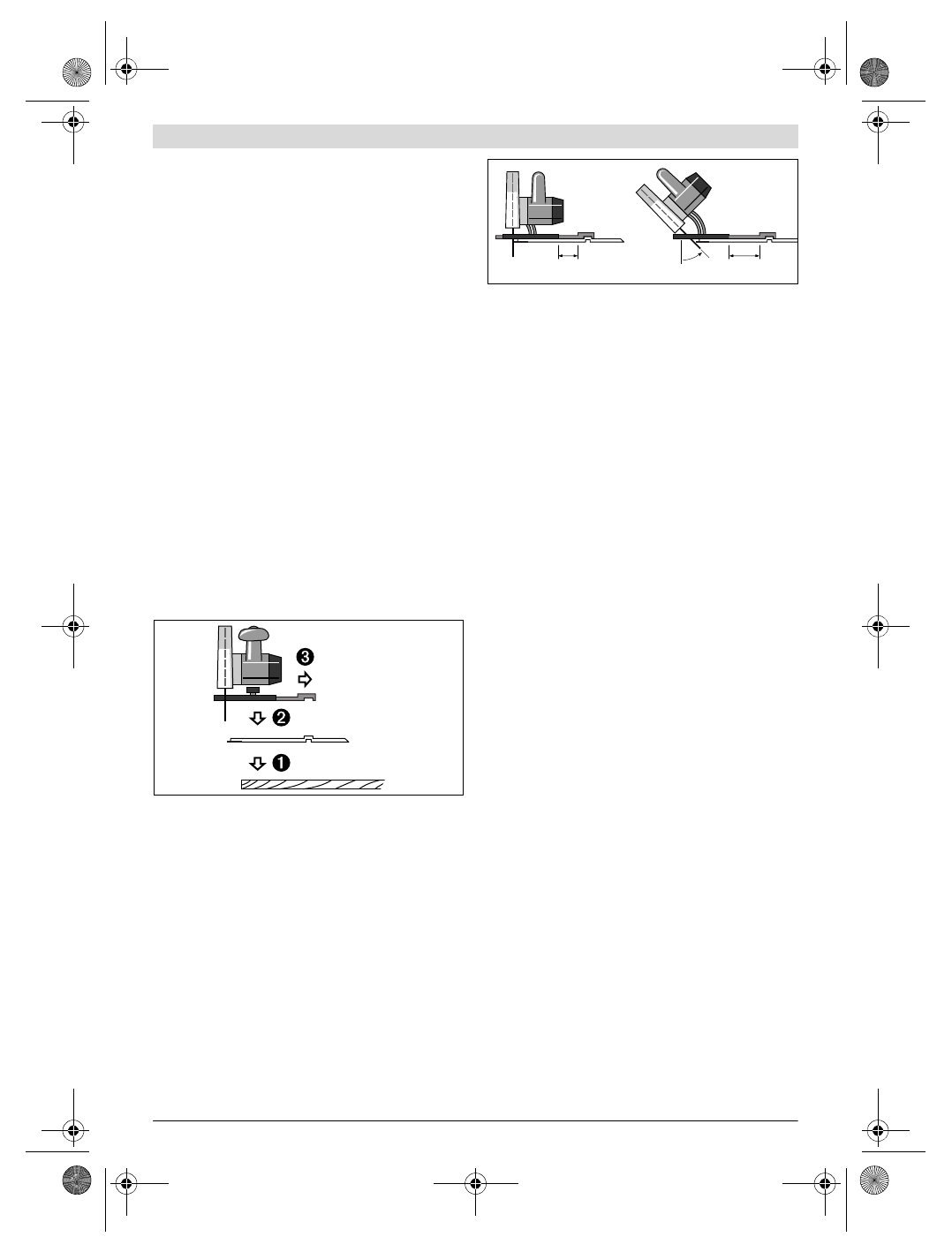

Пиление с направляющей рейкой (см. рис. G)

С направляющей рейкой

28

 Вы можете выполнять прямо-

линейные пропилы.

Фрикционное поверхность предотвращает соскальзыва-
ние направляющей рейки и обеспечивает бережное обра-
щение с поверхностью заготовки. Покрытие направляю-
щей рейки обеспечивает легкое скольжение электроин-
струмента.

Резиновая кромка направляющей рейки предотвращает
вырывание материала при распиловке древесины. Для
этого пильный диск должен прилегать зубьями непосред-
ственно к резиновой кромке.

Направляющая рейка 28 не должна выступать на рас-
пилываемый край заготовки.

Для работы с направляющей рейкой

28

 требуется адаптер

27

. Адаптер для направляющей рейки

27

 устанавливается

таким же образом, как и параллельный упор

10

.

Для точных пропилов с направляющей рейкой

28

 нужно

выполнить следующее:
– Положите направляющую рейку

28

 боковым выступом

на заготовку. Сторона с резиновой закраиной должна
быть обращена к заготовке.

– Поставьте дисковую пилу с предварительно установ-

ленным адаптером направляющей рейки

27

 на направ-

ляющую рейку

28

.

– Установите желаемую глубину и наклон пропила. При-

мите во внимание маркировку на адаптере направляю-
щей шины

27

 для установка разных углов наклона, см.

рис. F.

– Выровняйте дисковую пилу с помощью адаптера на-

правляющей шины так, чтобы пильный диск

21

 приле-

гал зубьями к резиновой закраине. Положение пильно-
го диска

21

 зависит от выбранного угла распила. Не

врезайтесь в направляющую рейку.

– Крепко затяните барашковый винт

7

, чтобы зафиксиро-

вать позицию адаптера направляющей рейки.

– Снимите дисковую пилу с предварительно установлен-

ным адаптером

27

 с направляющей рейки

28

.

– Выровняйте направляющую рейку

28

 на заготовке так,

чтобы резиновая закраина точно прилегала к кромке
желаемого пропила.

– Закрепите направляющую рейку

28

 на заготовке с по-

мощью подходящих зажимных устройств, напр., струб-
цин. Поставьте электроинструмент с установленным
адаптером

27

 на направляющую рейку.

– Включите электроинструмент и ведите его с умеренной

подачей в направлении реза.

С помощью соединительной детали

29

 можно соединить

две направляющие рейки. Крепление осуществляется че-
тырьмя винтами, находящимися в соединительной дета-
ли.

Техобслуживание и сервис

Техобслуживание и очистка



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Для обеспечения качественной и безопасной рабо-
ты следует постоянно содержать электроинстру-
мент и вентиляционные щели в чистоте.

Маятниковый защитный кожух должен всегда свободно
двигаться и самостоятельно закрываться. Поэтому всегда
держите в чистоте участок вокруг маятникового защитно-
го кожуха. Удаляйте пыль и стружку струей сжатого возду-
ха или кисточкой.

Пильные диски без покрытия могут быть защищены от
коррозии тонкой пленкой бескислотного масла. Перед ра-
ботой удаляйте масло, чтобы древесина не выглядела пят-
нистой.

Смола или остатки клея на пильном диске отрицательно
сказываются на качестве пропила. Поэтому очищайте
пильный диск сразу после использования.

Если электроинструмент, несмотря на тщательные мето-
ды изготовления и испытания, выйдет из строя, то ремонт
следует производить силами авторизованной сервисной
мастерской для электроинструментов фирмы Bosch.

Если требуется поменять шнур, обращайтесь на фирму
Bosch или в авторизованную сервисную мастерскую для
электроинструментов Bosch.

Пожалуйста, во всех запросах и заказах запчастей обяза-
тельно указывайте 10-значный товарный номер по завод-
ской табличке электроинструмента.
