 Česky |

17

Bosch Power Tools

1 609 92A 06F | (11.4.13)

Výběr pilového listu

Přehled doporučených pilových kotoučů najdete na konci to-
hoto návodu.

Demontáž pilového kotouče (viz obr. A)

– Pootočte kyvný ochranný kryt

11

 zpátky a pevně jej

přidržte.

– Upínací přírubu

20

 pevně podržte pomocí stranového klí-

če

24

 (otvor klíče 22 mm) nebo postavte pilový kotouč

21



na kousek dřeva.

– Klíčem na vnitřní šestihrany

3

 vyšroubujte upínací šroub

23

 ve směru otáčení

 ven.

– Sejměte upínací přírubu

20

 a pilový kotouč

21

 z vřetene

pily

19

.

Montáž pilového kotouče (viz obr. A)

– Očistěte pilový kotouč

21

 a všechny montované

upínací díly.

– Pootočte kyvný ochranný kryt

11

 zpátky a pevně jej

přidržte.

– Pilový  kotouč

21

 nasaďte na unášecí přírubu

22

. Směr ře-

zu zubů (směr šipky na pilovém kotouči) a šipka směru otá-
čení na ochranném krytu

16

 musí souhlasit.

– Nasaďte upínací přírubu

20

 a našroubujte upínací šroub

23

 ve směru otáčení

. Dbejte na správnou polohu na-

montování unášecí příruby

22

 a upínací příruby

20

.

– Upínací přírubu

20

 pevně podržte pomocí stranového klí-

če

24

 (otvor klíče 22 mm) nebo postavte pilový kotouč

21



na kousek dřeva.

– Klíčem na vnitřní šestihrany

3

 pevně utáhněte upínací

šroub

23

 ve směru otáčení

. Utahovací moment má činit

6 – 9 Nm, to odpovídá utažení silou ruky vč. ¼ otáčky.

Nastavení rozpěrného klínu (viz obr. B)

Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Rozpěrný klín použijte vždy, kromě zanořovacích řezů.

Rozpěrný klín zabraňuje sevření pilového kotouče při
řezání.

Nastavení se provádí při maximální hloubce řezu, viz odstavec
„Nastavení hloubky řezu“.

Povolte šroub

25

, umístěte rozpěrný klín

12

 na rozměr uvede-

ný v obrázku a šroub

25

 pevně utáhněte utahovacím momen-

tem  3,5 – 5 Nm.

Odsávání prachu/třísek

Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.

– Pokud možno používejte pro daný materiál vhodné od-

sávání prachu.

– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s tří-

dou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.

Externí odsávání

Nastrčte odsávací hadici

30

 (příslušenství) na výfuk třísek

17

. Odsávací hadici

30

 spojte s vysavačem (příslušenství).

Přehled přípojek na různé vysavače naleznete na konci tohoto
návodu.

Elektronářadí lze připojit přímo do zásuvky víceúčelového vy-
savače Bosch s dálkovým spínáním. Ten se při zapnutí elek-
tronářadí automaticky nastartuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.

Vlastní odsávání pomocí prachového sáčku

Při malých pracech můžete připojit prachový sáček (příslu-
šenství). Hrdlo prachového sáčku pevně nastrčte do výfuku
třísek

17

. Prachový sáček  včas vyprazdňujte, aby zůstalo za-

chováno optimální pohlcování prachu.

Provoz

Druhy provozu

Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Nastavení hloubky řezu (viz obr. C)

Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.

Uvolněte křídlový šroub

14

. Pro menší hloubku řezu vytáhně-

te pilu ven ze základové desky

13

, pro větší hloubku řezu za-

tlačte pilu k základové desce

13

. Požadovanou míru nastavte

na stupnici hloubky řezu. Křídlový šroub

14

 opět pevně utáh-

něte.

Nastavení šikmých úhlů

Uvolněte křídlový šroub

6

. Otočte pilu na bok. Požadovanou

míru nastavte na stupnici

5

. Křídlový šroub

6

 opět pevně utáh-

něte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

15

.

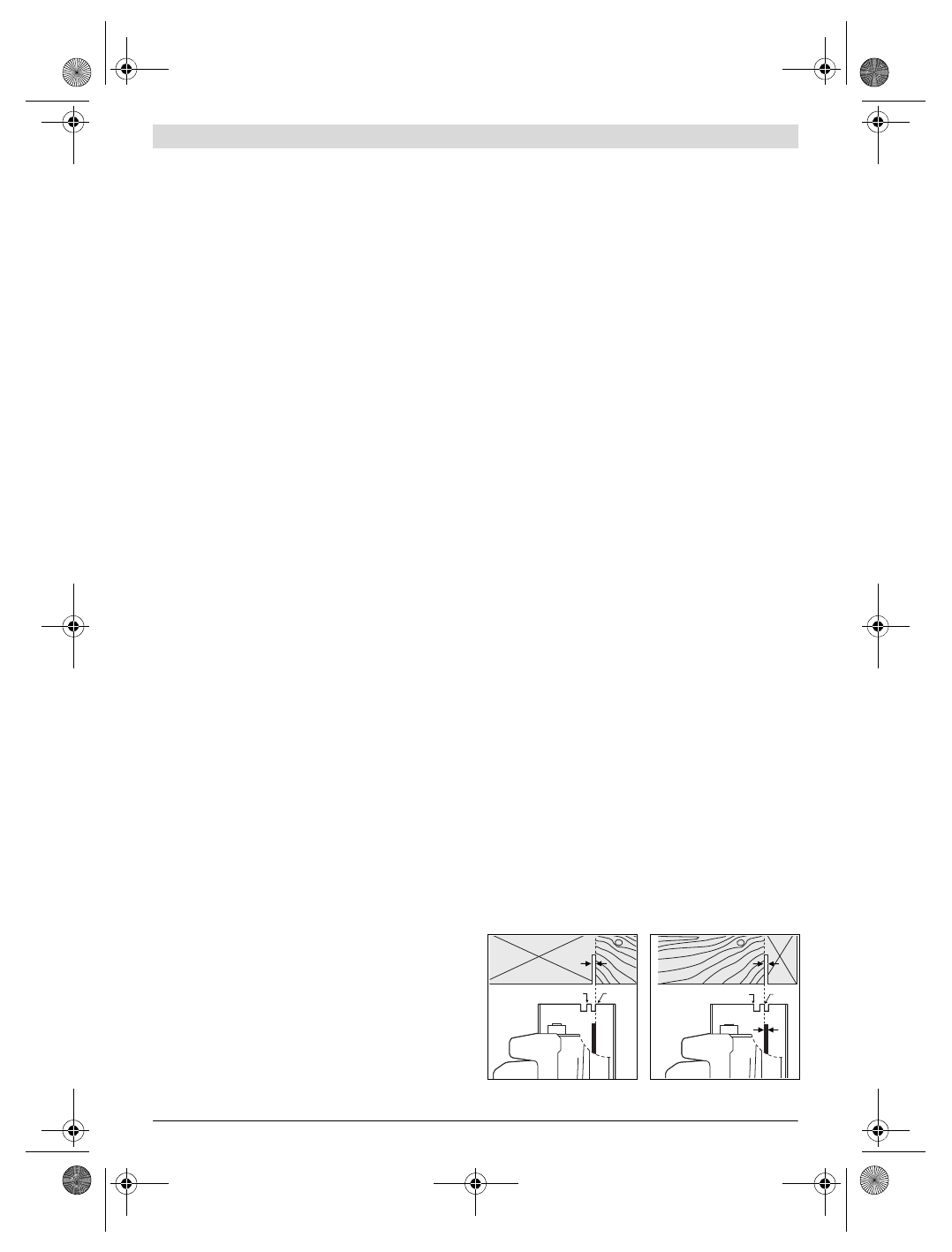

Označení řezu

45

45

OBJ_BUCH-192-004.book  Page 17  Thursday, April 11, 2013  11:18 AM
