Praca z prowadnicą pomocniczą (zob. rys. E)

Do obróbki większych elementów lub cięcia prostych krawę-
dzi można umocować na obrabianym przedmiocie deskę lub
listwę w charakterze prowadnicy pomocniczej. Ciąć pro-
wadząc podstawę pilarki wzdłuż prowadnicy pomocniczej.

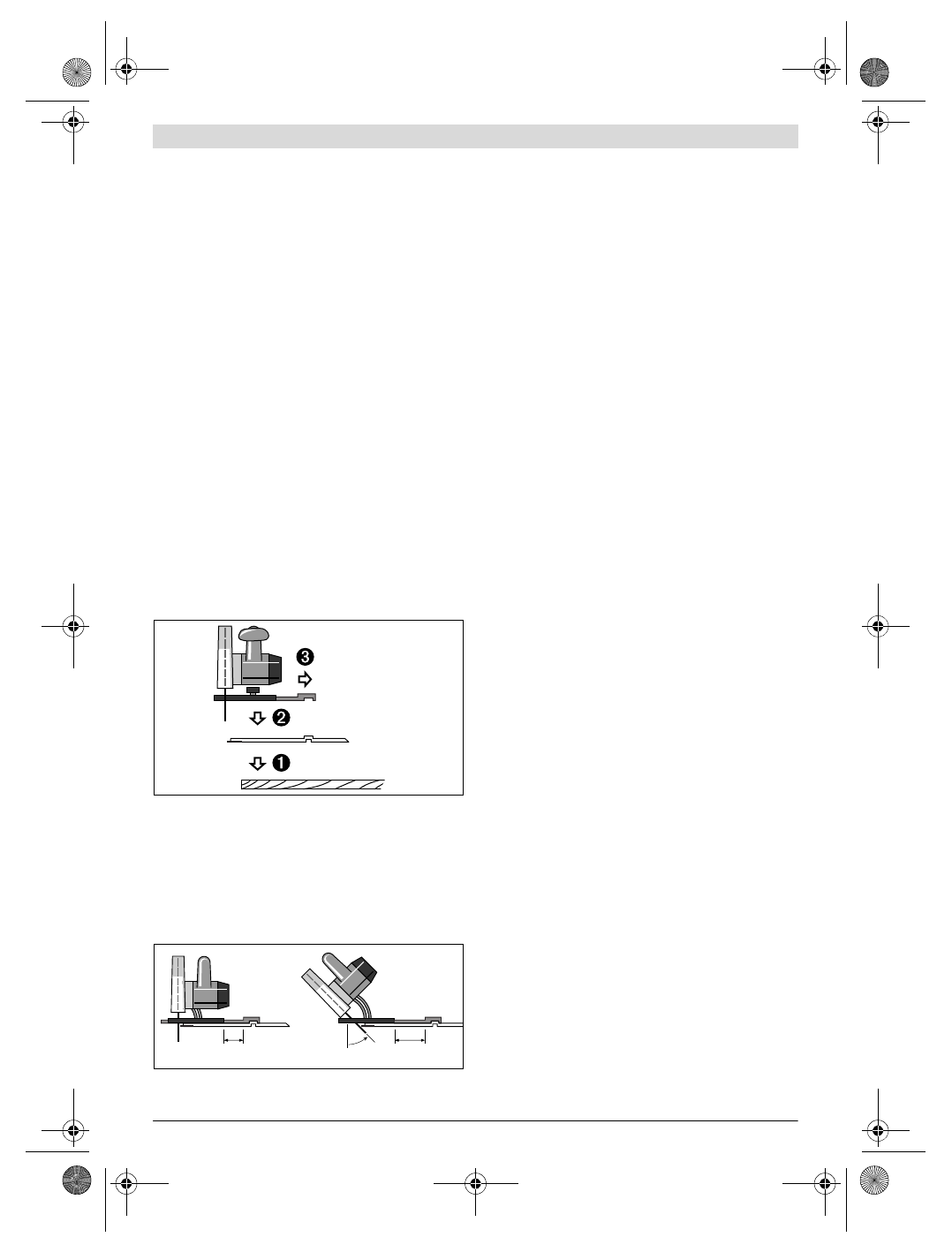

Praca z szyną prowadzącą (zob. rys. G)

Szyna prowadząca

28

 umożliwia wykonywanie prostolinio-

wych cięć.

Okładzina przeciwślizgowa zapobiega przesuwaniu się szyny
prowadzącej, nie powodując jednocześnie jej uszkodzeń.
Specjalna powłoka na szynie prowadzącej zapewnia łatwe
przemieszczanie elektronarzędzia.

Gumowa nakładka na prowadnicy służy jako osłona przeciw-
odpryskowa, chroniąca przed wyszczerbianiem krawędzi
podczas cięcia w drewnie. Zęby tarczy tnącej muszą w takim
wypadku bezpośrednio przylegać do gumowej nakładki.

Szyna prowadząca 28 nie może wystawać od strony prze-
cinanego elementu.

Do pracy z wykorzystaniem szyny prowadzącej

28

 należy sto-

sować odpowiedni adapter

27

. Adapter ten

27

 montuje się

tak jak prowadnicę równoległą

10

.

Do wykonania precyzyjnych cięć przy zastosowaniu szyny
prowadzącej

28

 niezbędne są następujące kroki:

– Szynę  prowadzącą

28

 przyłożyć z bocznym naddatkiem

do obrabianego przedmiotu. Zwrócić uwagę, by strona z
gumową nakładką była skierowana do przedmiotu obra-
bianego.

– Pilarkę z uprzednio zamontowanym adapterem

27

 nasa-

dzić na szynę prowadzącą

28

.

– Ustawić głębokość cięcia i pożądany kąt. Dla wstępnej na-

stawy różnych kątów cięcia, należy zwrócić uwagę na
wskaźniki, umieszczone na adapterze

27

  (zob. rys. F).

– Za pomocą adaptera tak ustawić pilarkę, aby ostrze tarczy

tnącej

21

 przylegało do gumowej nakładki. Pozycja tarczy

21

 uzależniona jest od wybranego kąta cięcia. Należy uwa-

żać, aby nie piłować w szynie prowadzącej.

– Dokręcić nakrętkę motylkową

7

, w celu zapewnienia trwa-

łego połączenia między adapterem prowadzącym i pilarką.

– Usunąć pilarkę, z wstępnie zamontowanym adapterem

27

z szyny prowadzącej

28

.

– Ustawić szynę prowadzącą

28

 na obrabianym elemencie w

ten sposób, by gumowa nakładka leżała dokładnie na po-
żądanej krawędzi cięcia.

– Zamocować szynę prowadzącą

28

 na obrabianym elemen-

cie za pomocą odpowiednich elementów mocujących, np.
ścisków stolarskich. Elektronarzędzie, wraz z wstępnie za-
montowanym adapterem

27

, ustawić na szynie prowadzą-

cej.

– Włączyć elektronarzędzie i przesuwać je z lekkim równo-

miernym posuwem przez materiał.

Złączka

29

 umożliwia połączenie dwóch szyn prowadzących.

Połączenie następuje za pomocą czterech, znajdujących się w
złączce śrub.

Konserwacja i serwis

Konserwacja i czyszczenie



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.



Aby zapewnić bezpieczną i wydajną pracę, elektrona-
rzędzie i szczeliny wentylacyjne należy utrzymywać w
czystości.

Odchylna osłona musi móc się zawsze swobodnie poruszać i
samoczynnie zamykać. Dlatego też należy zawsze utrzymy-
wać zakres jej ruchu w czystości. Pył i wióry należy usuwać,
przedmuchując sprężonym powietrzem lub za pomocą pę-
dzelka.

Tarcze tnące bez pokryć teflonowych mogą być chronione
przed korozją poprzez nałożenie cienkiej warstwy oleju bez-
kwasowego. Przed użyciem należy usunąć olej, gdyż może on
zabrudzić drewno.

Resztki żywicy i kleju na tarczy tnącej obniżają jakość cięcia.
Dlatego należy po każdym użyciu oczyścić tarczę.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli
produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien
przeprowadzić autoryzowany serwis elektronarzędzi firmy
Bosch.

Jeżeli konieczna okaże się wymiana przewodu przyłączenio-
wego, należy zlecić ją firmie Bosch lub w autoryzowanym
przez firmę Bosch punkcie naprawy elektronarzędzi, co po-
zwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Przy wszystkich zgłoszeniach oraz zamówieniach części za-
miennych konieczne jest podanie 10-cyfrowego numeru kata-
logowego elektronarzędzia zgodnie z danymi na tabliczce zna-
mionowej.

Obsługa klienta oraz doradztwo dotyczące użyt-
kowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-
nia dotyczące napraw i konserwacji nabytego produktu, a tak-
że dotyczące części zamiennych. Rysunki rozłożeniowe oraz
informacje dotyczące części zamiennych można znaleźć rów-
nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na
